申请日2015.11.11
公开(公告)日2016.04.13
IPC分类号C02F9/10; C02F103/10
摘要
本实用新型公开了一种油田采出水处理设备，包括底盘，底盘上设有混凝沉淀池和通过管道一与混凝沉淀池依次连接的中间水池和蒸馏器;混凝沉淀池的内部设有中心布水器，中心布水器的上端设有提砂器;中间水池内设有微滤装置，微滤装置的外侧包覆有微滤膜，微滤装置通过管道直接与蒸馏器相连。本实用新型的有益效果：本实用新型提供了一种能长期稳定运行的小型移动式一体化油田采出水处理设备，该设备工艺流程简明，操作方便，适应性强，并且设备构筑物简单，维修少，寿命长，完全自动化运行。
权利要求书

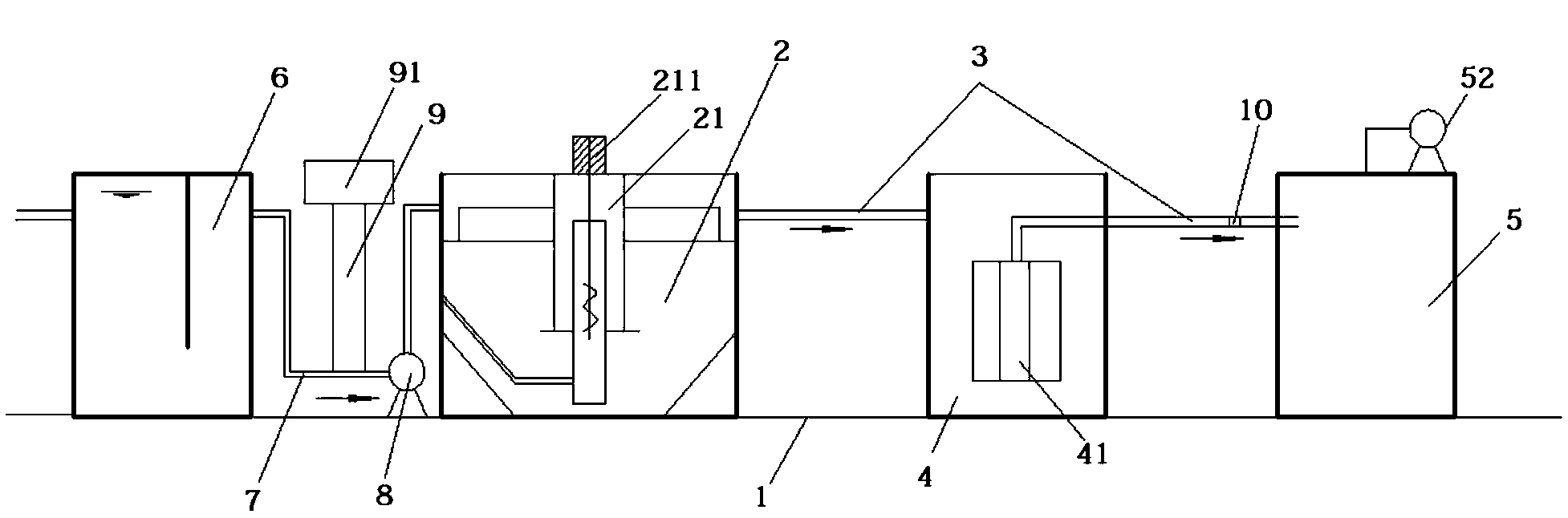

1.一种油田采出水处理设备，包括底盘(1)，其特征在于，所述底盘(1)上设有混凝沉淀池(2)和通过管道一(3)与所述混凝沉淀池(2)依次连接的中间水池(4)和蒸馏器(5);
所述混凝沉淀池(2)的内部设有中心布水器(21)，所述中心布水器(21)的上端设有提砂器(211);
所述中间水池(4)内设有微滤装置(41)，所述微滤装置(41)的外侧包覆有微滤膜，所述微滤装置(41)通过管道一(3)直接与蒸馏器(5)相连。
2.根据权利要求1所述的油田采出水处理设备，其特征在于，还包括与所述底盘(1)独立设置的隔油池(6)，所述隔油池(6)可通过管道二(7)与混凝沉淀池(2)相连，所述管道二(7)设有进水泵(8)，所述管道二(7)位于进水泵(8)与隔油池(6)之间的部分设有用于加入混凝剂、絮凝剂或者破乳剂的进料装置(9)。
3.根据权利要求2所述的油田采出水处理设备，其特征在于，所述蒸馏器(5)与微滤装置(41)之间的管道一(3)内设有电动阀门(10)，所述蒸馏器(5)设有控制电动阀门(10)开关的液位传感器(51)。
4.根据权利要求3所述的油田采出水处理设备，其特征在于，所述蒸馏器(5)设有真空泵(52)和真空压力控制器(53)。
5.根据权利要求2或4所述的油田采出水处理设备，其特征在于，所述蒸馏器(5)设有压缩机系统(54)，所述压缩机系统(54)的放热端位于蒸馏器(5)的下部，吸热端位于蒸馏器(5)的上部，所述蒸馏器(5)的中部设有水箱(55)。
6.根据权利要求5所述的油田采出水处理设备，其特征在于，所述水箱(55)的箱壁设有绝热层，所述水箱(55)和蒸馏器(5)均设有排水装置。
7.根据权利要求2所述的油田采出水处理设备，其特征在于，所述进料装置(9)设有加料计量泵(91)。
8.根据权利要求2所述的油田采出水处理设备，其特征在于，所述混凝沉淀池(2)的底部设有细砂。
9.根据权利要求2所述的油田采出水处理设备，其特征在于，所述混凝沉淀池(2)内设有流量控制器。
10.根据权利要求2所述的油田采出水处理设备，其特征在于，所述底盘(1)上还设有控制柜(11)。
说明书
一种油田采出水处理设备
技术领域
本实用新型涉及水处理技术领域，具体来说，涉及一种油田采出水处理设备。
背景技术
随着全球范围水资源短缺以及环境的加剧恶化，人们对环境的保护和防止污染的认识也不断提高，油田污水处理达标排放和回用要求越来越严格，其处理的工艺技术与设备的研发也来越受到重视。
采用压裂采出水的方式出水时间短，每口井通常只出水一次，水量相对较小，井点分散，采出水水质复杂，每一口井建一座污水处理设施既不现实，又浪费投资，因此，各水处理设备研发公司都积极开发可移动式小型一体化处理装置，目前这种一体化设备很多，但处理效果及设备性能都不能令人满意，存在诸多缺陷。
实用新型内容
本实用新型的目的是提供一种油田采出水处理设备，以克服目前现有技术存在的不足。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种油田采出水处理设备，包括底盘，所述底盘上设有混凝沉淀池和通过管道一与所述混凝沉淀池依次连接的中间水池和蒸馏器;
所述混凝沉淀池的内部设有中心布水器，所述中心布水器的上端设有提砂器;
所述中间水池内设有微滤装置，所述微滤装置的外侧包覆有微滤膜，所述微滤装置通过管道一直接与蒸馏器相连。
进一步的，还包括与所述底盘独立设置的隔油池，所述隔油池可通过管道二与混凝沉淀池相连，所述管道二设有进水泵，所述管道二位于进水泵与隔油池之间的部分设有用于加入混凝剂、絮凝剂或者破乳剂的进料装置。
进一步的，所述蒸馏器与微滤装置之间的管道一内设有电动阀门，所述蒸馏器设有控制电动阀门开关的液位传感器。
进一步的，所述蒸馏器设有真空泵和真空压力控制器。
进一步的，所述蒸馏器设有压缩机系统，所述压缩机系统的放热端位于蒸馏器的下部，吸热端位于蒸馏器的上部，所述蒸馏器的中部设有水箱。
进一步的，所述水箱的箱壁设有绝热层，所述水箱和蒸馏器均设有排水装置。
进一步的，所述进料装置设有加料计量泵。
进一步的，所述混凝沉淀池的底部设有细砂。
进一步的，所述混凝沉淀池内设有流量控制器。
进一步的，所述底盘上还设有控制柜。
本实用新型的有益效果：采用泵前加入混凝剂、絮凝剂或者破乳剂，不仅搅拌效果好，而且省去了将采出水与上述药剂搅拌的装置，降低了陈本;利用压缩机系统的制热、制冷共存的功能将蒸发与冷凝放在同一容器内完成，使蒸馏器的结构简单，克服了常规蒸发与冷凝分开，由两个设备来完成，这样把压缩机系统的能耗全部利用了，避免浪费，达到节能降耗的目的;将蒸馏器内抽成真空，从而不仅使得中间水池内的水可自动进入蒸馏器，而且降低了蒸馏器内水的沸点，进而进一步降低了能耗，节约了资源。
