摘要
本实用新型提供了一种污水沉淀池高强度安装结构，属于水净化装置领域。它解决了沉淀池内的集水槽安装后易渗水的问题。本污水沉淀池高强度安装结构包括沉淀池和集水槽，集水槽包括设置在两个出水堰板和底板，底板底部弯折形成支撑槽，支撑槽槽壁和出水堰板底端部分贴合并形成支撑板，支撑槽内固定有截面为倒梯形的支撑梁，支撑板对应的支撑槽槽壁与支撑梁贴合，支撑板对应的出水堰板外侧形成斜面状夹紧面，还包括两根夹梁，夹梁贴合固定在夹紧面上，支撑梁和夹梁均为横向设置，且支撑梁两端和夹梁两端分别与沉淀池池壁固定。本安装结构强度更高，且不用在集水槽内部钻孔固定，防止集水槽密封不严导致渗水。
权利要求书

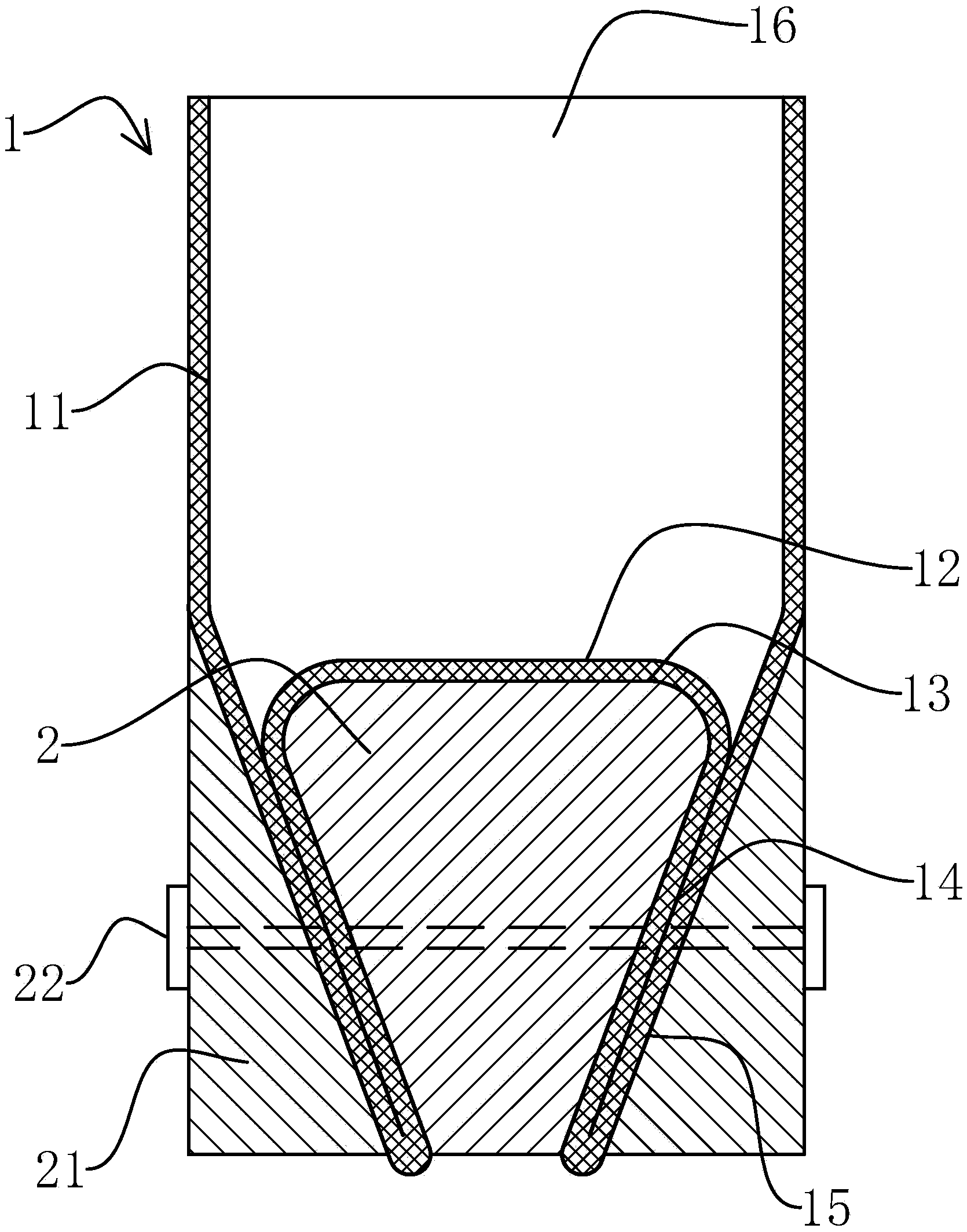

1.一种污水沉淀池高强度安装结构，包括沉淀池和设在沉淀池内的集水槽(1)，所述的集水槽(1)包括设置在长度方向两侧的两个出水堰板(11)和设置在集水槽(1)槽底的底板(12)，其特征在于：所述的出水堰板(11)和底板(12)为一体结构，且底板(12)呈长条形结构，底板(12)底部沿底板(12)长度方向弯折形成支撑槽(13)，所述的支撑槽(13)槽壁和出水堰板(11)底端部分贴合，并形成支撑板(14)，所述的支撑槽(13)内固定有支撑梁(2)，所述的支撑梁(2)截面为倒梯形，且支撑板(14)朝向支撑梁(2)截面对应的斜边弯折，支撑板(14)对应的支撑槽(13)槽壁与支撑梁(2)贴合，支撑板(14)对应的出水堰板(11)外侧形成斜面状夹紧面(15)，还包括两根夹梁(21)，所述的夹梁(21)贴合固定在夹紧面(15)上，所述的支撑梁(2)和夹梁(21)均为横向设置，且所述的支撑梁(2)两端和夹梁(21)两端分别与沉淀池池壁固定。
2.根据权利要求1所述的一种污水沉淀池高强度安装结构，其特征在于：所述的集水槽(1)还包括设置在长度方向两端的挡板(16)，且所述的挡板(16)与沉淀池池壁相抵。
3.根据权利要求2所述的一种污水沉淀池高强度安装结构，其特征在于：所述的夹梁(21)截面呈直角三角形，且夹梁(21)截面对应的斜边与夹紧面(15)贴合，夹梁(21)截面对应的一个直角边与出水堰板(11)外侧平齐。
4.根据权利要求3所述的一种污水沉淀池高强度安装结构，其特征在于：所述的夹梁(21)、支撑板(14)和支撑梁(2)通过紧固件(22)穿设固定。
说明书
一种污水沉淀池高强度安装结构
技术领域
本实用新型属于水净化装置技术领域，涉及一种污水沉淀池高强度安装结构。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物。其中沉淀池内一般会设置集水槽，集水槽是用来均匀收集溢面清水的设备，主要用于沉淀池的出水端，常采用条形孔式或锯齿式。
但现有的集水槽一般为悬空在沉淀池上方，通常需要钻孔与固定梁或柱固定，钻孔部位密封不严极易导致渗水，因此有必要改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种结构简单，且强度更高避免渗水的污水沉淀池高强度安装结构。
本实用新型的目的可通过下列技术方案来实现：一种污水沉淀池高强度安装结构，包括沉淀池和设在沉淀池内的集水槽，所述的集水槽包括设置在长度方向两侧的两个出水堰板和设置在集水槽槽底的底板，其特征在于：所述的出水堰板和底板为一体结构，且底板呈长条形结构，底板底部沿底板长度方向弯折形成支撑槽，所述的支撑槽槽壁和出水堰板底端部分贴合，并形成支撑板，所述的支撑槽内固定有支撑梁，所述的支撑梁截面为倒梯形，且支撑板朝向支撑梁截面对应的斜边弯折，支撑板对应的支撑槽槽壁与支撑梁贴合，支撑板对应的出水堰板外侧形成斜面状夹紧面，还包括两根夹梁，所述的夹梁贴合固定在夹紧面上，所述的支撑梁和夹梁均为横向设置，且所述的支撑梁两端和夹梁两端分别与沉淀池池壁固定。
由于支撑槽内固定有支撑梁，且支撑梁截面为倒梯形，且夹梁固定在支撑板对应的夹紧面上，因此通过支撑梁和夹梁配合能很好的夹紧并固定集水槽底部，之后将支撑梁两端和夹梁两端分别与沉淀池池壁固定即可，因此强度更高，且不用在集水槽内部钻孔固定，防止集水槽密封不严导致渗水。
在上述的一种污水沉淀池高强度安装结构中，所述的集水槽还包括设置在长度方向两端的挡板，且所述的挡板与沉淀池池壁相抵。
在上述的一种污水沉淀池高强度安装结构中，所述的夹梁截面呈直角三角形，且夹梁截面对应的斜边与夹紧面贴合，夹梁截面对应的一个直角边与出水堰板外侧平齐。
因此在外侧形成的结构更加紧凑。
在上述的一种污水沉淀池高强度安装结构中，所述的夹梁、支撑板和支撑梁通过紧固件穿设固定。
通过紧固件连接更加稳定。
与现有技术相比，本实用新型具有如下优点：
由于支撑槽内固定有支撑梁，且支撑梁截面为倒梯形，且夹梁固定在支撑板对应的夹紧面上，因此通过支撑梁和夹梁配合能很好的夹紧并固定集水槽底部，之后将支撑梁两端和夹梁两端分别与沉淀池池壁固定即可，因此强度更高，且不用在集水槽内部钻孔固定，防止集水槽密封不严导致渗水。
