申请日2015.11.11
公开(公告)日2016.03.30
IPC分类号G05B19/05
摘要
本实用新型提供一种进水口污水采样检测智能控制系统，COD在线仪、氨氮在线仪、污水流量计、采样器、现场自动控制柜、中控室远程控制主机，所述COD在线仪、氨氮在线仪与所述污水流量计、采样器连接，所述污水流量计、采样器位于污水进水口连接，所述污水进水口的管道上设有阀门和水泵，所述现场自动控制柜与所述COD在线仪、氨氮在线仪连接，所述中控室远程控制主机与所述现场自动控制柜连接，所述现场自动控制柜用于负责采集现场在线仪器的实时数据、阀门以及水泵状态，并根据控制要求下达控制命令;所述中控室远程控制主机，用于负责采集现场自动控制柜发出的信号，存储数据以及控制现场在线仪器。
权利要求书

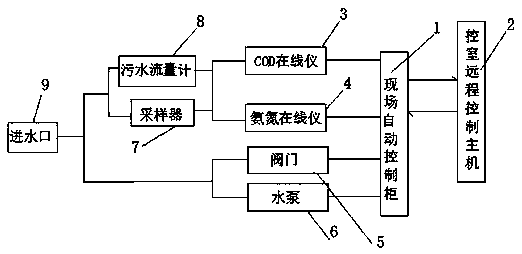

1.一种进水口污水采样检测智能控制系统，其特征在于：COD在线仪、氨氮在线仪、污水流量计、采样器、现场自动控制柜、中控室远程控制主机，所述COD在线仪、氨氮在线仪与所述污水流量计、采样器连接，所述污水流量计、采样器位于污水进水口连接，所述污水进水口的管道上设有阀门和水泵，所述阀门和水泵与所述现场自动控制柜连接，所述现场自动控制柜与所述COD在线仪、氨氮在线仪连接，所述中控室远程控制主机与所述现场自动控制柜连接，所述现场自动控制柜用于负责采集现场在线仪器的实时数据、阀门以及水泵状态，并根据控制要求下达控制命令;所述中控室远程控制主机，用于负责采集现场自动控制柜发出的信号，存储数据以及控制现场在线仪器。
2.根据权利要求1所述的一种进水口污水采样检测智能控制系统，其特征在于：所述现场自动控制柜包括阀门控制柜和采样水泵控制柜，所述阀门控制柜和采样水泵控制柜的PLC均采用西门子200系列，所述阀门控制柜和采样水泵控制柜的PLC均通过DP通讯接口与所述中控室远程控制系统连接。
3.根据权利要求2所述的一种进水口污水采样检测智能控制系统，其特征在于：所述阀门控制柜和采样水泵控制柜的主机均采用嵌入式主机，所述嵌入式主机通过RS232与所述COD在线仪、氨氮在线仪互相交换数据。
4.根据权利要求2所述的一种进水口污水采样检测智能控制系统，其特征在于：所述阀门控制柜的柜体上设有操作旋钮、开阀指示灯以及关阀指示灯，所述操作旋钮包括本地旋钮、停止旋钮、远程旋钮，可以实现本地操作和远程操作。
5.根据权利要求2所述的一种进水口污水采样检测智能控制系统，其特征在于：所述采样水泵控制柜的柜体上设有水泵指示灯、手动旋钮、自动旋钮及停止旋钮，所述采样水泵控制柜的PLC采用西门子200系列，当旋钮打在自动时，根据COD或氨氮在线仪器是否作样来控制水泵启动。
6.根据权利要求1至5任意一权利要求所述的一种进水口污水采样检测智能控制系统，其特征在于：所述中控室远程控制主机采用INTOUCH组态软件。
说明书
一种进水口污水采样检测智能控制系统
技术领域
本实用新型涉及一种进水口污水采样检测智能控制系统。
背景技术
随着国家对环保力度的投入与日俱增，污水厂进水口安装采样器、COD、氨氮在线仪也与日剧增，由于技术等因素，对于进水口仪器的控制采样都是周期性设定或手动作样，如遇到接管企业间歇性排水则仪器无法采到水样;另外，如遇到在线仪超标，不能自动地关闭阀门，并及时采集水样留底保存。
实用新型内容
鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种进水口污水采样检测智能控制系统，能根据流量计来控制在线仪表数据，并能根据水质在线仪实时监控的数据自动地开闭/切断阀门，并自动地采水样留底保存，实现智能监控。
为实现上述目的及其他相关目的，本实用新型提供一种进水口污水采样检测智能控制系统，包括：COD在线仪、氨氮在线仪、污水流量计、采样器、现场自动控制柜、中控室远程控制主机，所述COD在线仪、氨氮在线仪与所述污水流量计、采样器连接，所述污水流量计、采样器位于污水进水口连接，所述污水进水口的管道上设有阀门和水泵，所述阀门和水泵与所述现场自动控制柜连接，所述现场自动控制柜与所述COD在线仪、氨氮在线仪连接，所述中控室远程控制主机与所述现场自动控制柜连接，所述现场自动控制柜用于负责采集现场在线仪器的实时数据、阀门以及水泵状态，并根据控制要求下达控制命令;所述中控室远程控制主机，用于负责采集现场自动控制柜发出的信号，存储数据以及控制现场在线仪器。
优选地，所述现场自动控制柜包括阀门控制柜和采样水泵控制柜，所述阀门控制柜和采样水泵控制柜的PLC均采用西门子200系列，所述阀门控制柜和采样水泵控制柜的PLC均通过DP通讯接口与所述中控室远程控制主机连接。
优选地，所述阀门控制柜和采样水泵控制柜的主机均采用嵌入式主机，所述嵌入式主机通过RS232与所述COD在线仪、氨氮在线仪互相交换数据。
优选地，所述阀门控制柜的柜体上设有操作旋钮、开阀指示灯以及关阀指示灯，所述操作旋钮包括本地旋钮、停止旋钮、远程旋钮，可以实现本地操作和远程操作，当打开远程旋钮时，可以在中控室进行远程点动控制以及根据在线仪数据自动进行阀门控制。阀门控制柜的柜体上的开阀指示灯和关阀指示灯，可以直观地看到阀门当前的状态。
优选地，所述采样水泵控制柜的柜体上设有水泵指示灯、手动旋钮、自动旋钮及停止旋钮，当旋钮打在自动时，根据COD或氨氮在线仪器是否作样来控制水泵启动。所述采样水泵控制柜的PLC采用西门子200系列。西门子200系列稳定性高，编程语言采用梯形图语言，可读性以及可维护性高。
优选地，所述中控室远程控制主机采用INTOUCH组态软件。通过INTOUCH脚本编程，实现COD、氨氮在线仪按照一定的周期同时判断有流量的情况下作样，并启动采样器采水。所有这些进水口数据存储在中控报表中，可供历史数据查询。
如上所述，本实用新型的一种进水口污水采样检测智能控制系统，具有以下有益效果：通过对应进水口的流量、采样周期来控制在线仪的作样以及根据在线仪监测出来的数据控制阀门开闭。通过PLC、上位机控制系统实现对进水口仪表的智能化控制，根据流量计来控制在线仪表作样，在线仪数据高出设定值时，可自动地切断阀门，并自动地采水样留底保存。
