申请日2016.03.25
公开(公告)日2016.08.17
IPC分类号C02F9/02; B01D36/04
摘要
本实用新型公开了一种稀土废水循环利用装置,该循环利用装置包括第一沉淀池、与该第一沉淀池连通的第二沉淀池、以及与该第二沉淀池连通的第三沉淀池,该第一沉淀池顶部设有供外界稀土废水排入的废水排入口,该第一沉淀池内与该废水排入口相对应位置处设有过滤腔,该过滤腔与该废水排入口连通,该过滤腔底面设有斜滤渣网,该第一沉淀池底部设有排污口,该第二沉淀池与该第一沉淀池通过第一连通管连通,该第一连通管上设有第一水泵,该第二沉淀池内中间位置处设有竖直滤网,该第二沉淀池顶部设有反应液排入口,该第二沉淀池与该第三沉淀池通过第二连通管连通,该第二连通管上设有第二水泵,该第三沉淀池下部设有排水口。

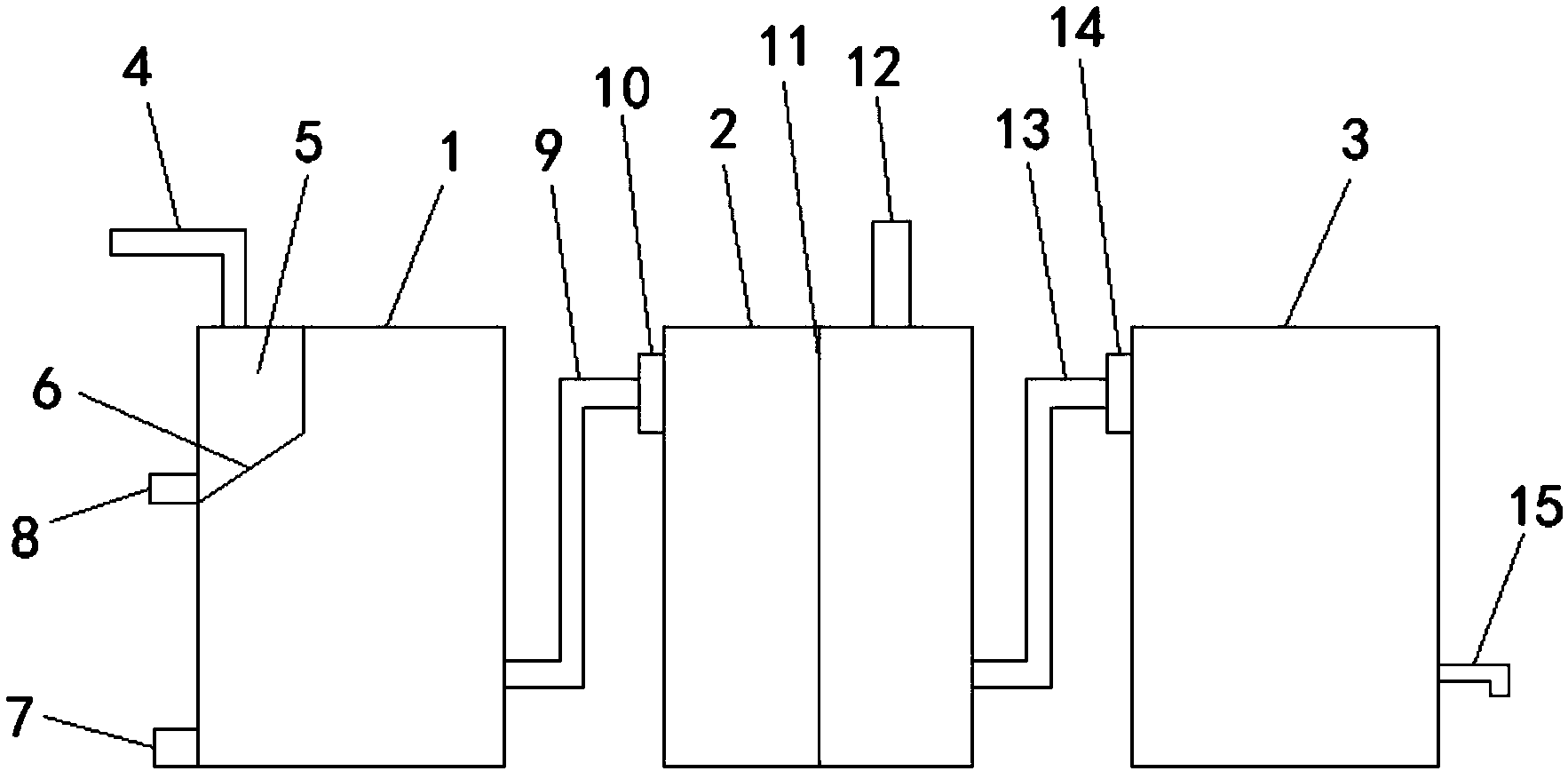

摘要附图
权利要求书
1.一种稀土废水循环利用装置,其特征在于,所述循环利用装置包括第一沉淀池、与所述第一沉淀池连通的第二沉淀池、以及与所述第二沉淀池连通的第三沉淀池,所述第一沉淀池顶部设有供外界稀土废水排入的废水排入口,所述第一沉淀池内与所述废水排入口相对应位置处设有过滤腔,所述过滤腔与所述废水排入口连通,所述过滤腔底面设有斜滤渣网,所述第一沉淀池底部设有排污口,所述第二沉淀池与所述第一沉淀池通过第一连通管连通,所述第一连通管上设有第一水泵,所述第二沉淀池内中间位置处设有竖直滤网,所述第二沉淀池顶部设有反应液排入口,所述第二沉淀池与所述第三沉淀池通过第二连通管连通,所述第二连通管上设有第二水泵,所述第三沉淀池下部设有排水口,所述第一连通管与位于所述竖直滤网第一侧的第二沉淀池连通、所述第二连通管与位于所述竖直滤网第二侧的第二沉淀池连通。
2.根据权利要求1所述的稀土废水循环利用装置,其特征在于,所述第一沉淀池上位于所述斜滤渣网位置处设有排渣口。
3.根据权利要求1所述的稀土废水循环利用装置,其特征在于,所述第一连通管与所述第一沉淀池连通位置处高于所述排污口位置。
说明书
一种稀土废水循环利用装置
技术领域
本实用新型涉及稀土生产领域,更具体地说,涉及一种稀土废水循环利用装置。
背景技术
在稀土生产过程中,会产生大量的稀土废水,这些稀土废水含有大量的化学溶剂及金属元素,如果直接排放,容易造成环境污染,也容易造成水资源的浪费。
实用新型内容
本实用新型要解决的技术问题在于,针对现有技术的上述缺陷,提供一种稀土废水循环利用装置。
本实用新型解决其技术问题所采用的技术方案是:构造一种稀土废水循环利用装置,该循环利用装置包括第一沉淀池、与该第一沉淀池连通的第二沉淀池、以及与该第二沉淀池连通的第三沉淀池,该第一沉淀池顶部设有供外界稀土废水排入的废水排入口,该第一沉淀池内与该废水排入口相对应位置处设有过滤腔,该过滤腔与该废水排入口连通,该过滤腔底面设有斜滤渣网,该第一沉淀池底部设有排污口,该第二沉淀池与该第一沉淀池通过第一连通管连通,该第一连通管上设有第一水泵,该第二沉淀池内中间位置处设有竖直滤网,该第二沉淀池顶部设有反应液排入口,该第二沉淀池与该第三沉淀池通过第二连通管连通,该第二连通管上设有第二水泵,该第三沉淀池下部设有排水口,该第一连通管与位于该竖直滤网第一侧的第二沉淀池连通、该第二连通管与位于该竖直滤网第二侧的第二沉淀池连通。
在本实用新型所述的稀土废水循环利用装置中,该第一沉淀池上位于该斜滤渣网位置处设有排渣口。
在本实用新型所述的稀土废水循环利用装置中,该第一连通管与该第一沉淀池连通位置处高于该排污口位置。
实施本实用新型的稀土废水循环利用装置,具有以下有益效果:使用本实用新型的稀土废水循环利用装置时,可将稀土废水从废水排入口排入至第一沉淀池内,在排入过程中,首先过滤腔将废水中的固体滤渣过滤掉,相关的废水溶液流入第一沉淀池内进行自然沉淀,待沉淀一定时间后,开启第一水泵将位于第一沉淀池上部的液体抽入至第二沉淀池内,然后通过反应液排入口将化学反应液排入至第二沉淀池内,与废水溶液进行反应,然后再次沉淀,最后将处理后的废水溶液通过第二水泵抽入至第三沉淀池,并再次进行沉淀,待沉淀完成后,经排水口排出并供稀土生产再次循环使用
