申请日2016.03.25
公开(公告)日2016.08.17
IPC分类号A47L13/22; A47L13/42
摘要
本实用新型公开了一种喷水吸污水拖把，包括拖把杆(1)、拖板,拖把杆(1)与拖板通过万向接头连接，还包括设置在拖把杆(1)上的吸污装置、电源(2)，所述吸污装置由污水储存器(7)和吸气泵(8)组成，吸气泵(8)由电源(2)驱动，吸气泵(8)的抽气嘴(81)接通污水储存器(7)，所述拖板由拖架(3)及与拖架(3)底面相连的橡胶底板(4)组成，拖板上设置有吸污通道(5)，污水储存器(7)上设置有吸污管(6)接通吸污通道(5)。本实用新型使用方便，擦拭地板、收集污水同时完成，打扫完毕地面无残留水渍，使用完毕将污水从吸污装置中倒出即可;省力、节约水资源、无二次污染、不需清洗，适合在市场中推广。

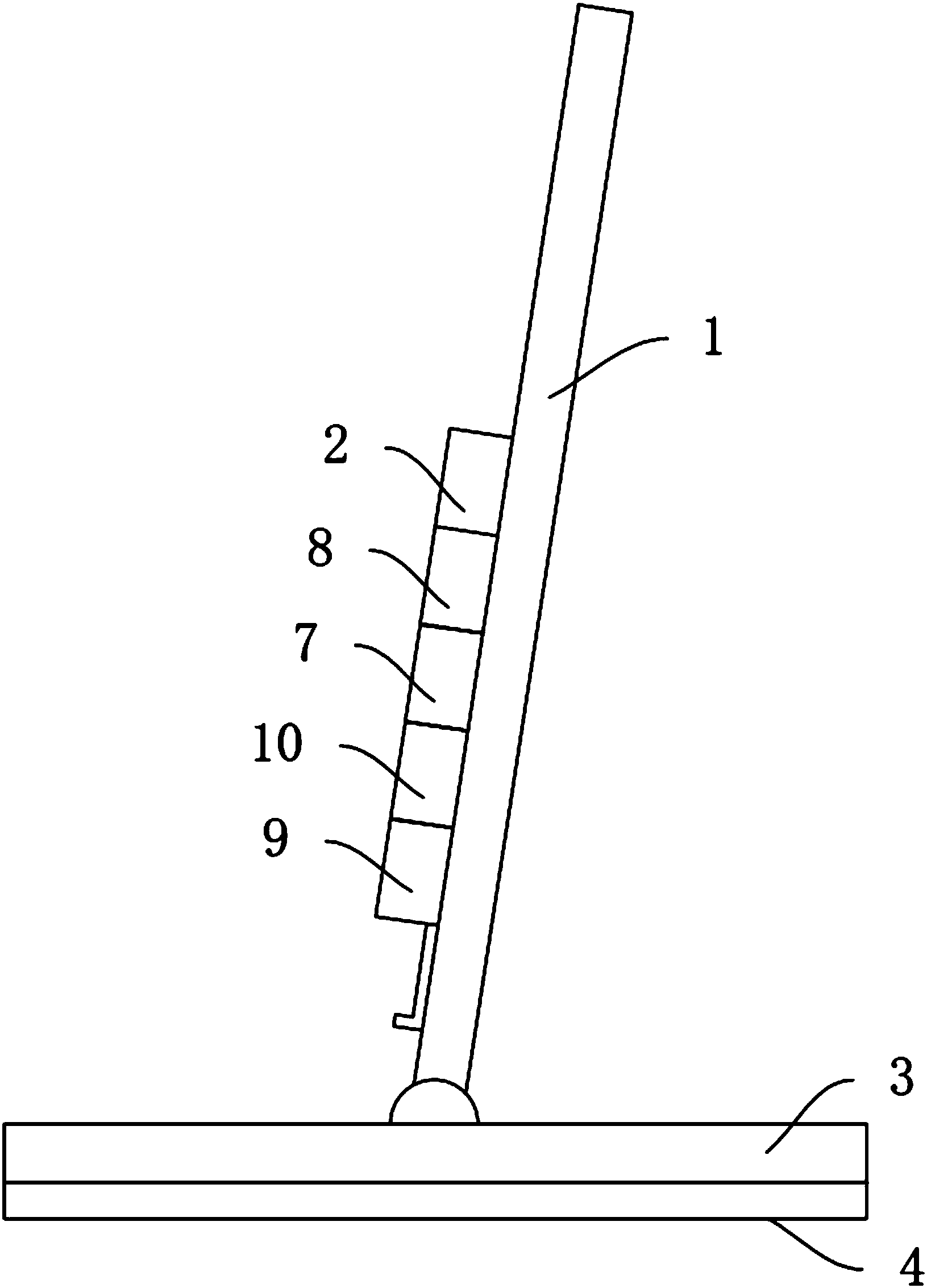

摘要附图
权利要求书
1.喷水吸污水拖把，包括拖把杆(1)、拖板,拖把杆(1)与拖板通过万向接头连接，其特征在于：还包括设置在拖把杆(1)上的吸污装置、电源(2)，所述吸污装置由污水储存器(7)和吸气泵(8)组成，吸气泵(8)由电源(2)驱动，吸气泵(8)的抽气嘴(81)接通污水储存器(7)，所述拖板由拖架(3)及与拖架(3)底面相连的橡胶底板(4)组成，拖板上设置有吸污通道(5)，污水储存器(7)上设置有吸污管(6)接通吸污通道(5)。
2.根据权利要求1所述的喷水吸污水拖把，其特征在于：拖把杆(1)上设置有喷水装置。
3.根据权利要求2所述的喷水吸污水拖把，其特征在于：所述喷水装置由清水储存器(9)、增压泵(10)、喷头(11)组成，增压泵(10)由电源(2)驱动，清水储存器(9)通过增压管(12)与增压泵(10)接通;或者喷水装置由清水储存器(9)、打气枪、喷头(11)组成，打气枪的气嘴与清水储存器(9)接通;清水储存器(9)下接喷头(11)。
4.根据权利要求1至3中任一项所述的喷水吸污水拖把，其特征在于：橡胶底板(4)底面上设置有若干根条状凸起(41)。
5.根据权利要求4所述的喷水吸污水拖把，其特征在于：凸起(41)由橡胶底板(4)底面中心向四周发散排布。
6.根据权利要求1至3中任一项所述的喷水吸污水拖把，其特征在于：吸污通道(5)位于拖板中心位置。
7.根据权利要求6所述的喷水吸污水拖把，其特征在于：吸污通道(5)下部向外扩张形成集污腔(51)。
说明书
喷水吸污水拖把
技术领域
本实用新型涉及一种拖把，具体涉及一种可以喷水、吸污水的拖把。
背景技术
现有公知的各类拖把，拖把头材质主要有棉线、棉布、海绵、吸水纤维等，其共同点为，使用前需要将拖把头浸湿后，擦拭地面污物，使用后再清洗;打扫地面后，地面往往残留大量水渍，需要一段时间自然风干，此过程中容易二次踩脏地面;上述拖把头在使用中还存在清洗不易、浪费水资源、不易拧干、易产生异味、易滋生细菌等诸多缺点。
公告号为CN 2666343 Y的实用新型专利公开了一种免洗式平板拖把，它包括有手柄和与之相连的平拖板;所述的平拖板由与手柄相接的拖架和拖架底面相连的橡胶平底板组成，橡胶平底板的底面设置有等高的立体花纹，利用不织布直接黏附于拖板的底板面，对地面的灰尘进行吸附收纳。
上述实用新型专利只能对灰尘、细小杂质进行吸附，且收纳能力有限;对于粘附在地面上的污渍无法进行较为彻底地清除。
因此，需要一种免洗、节约水资源、减少劳动强度、便于使用、打扫后地面无残留水渍的拖把，以方便人们的日常打扫工作。
实用新型内容
本实用新型所要解决的技术问题是提供一种免洗、便于使用、打扫后地面无残留水渍的喷水吸污水拖把。
本实用新型解决其技术问题所采用的技术方案是：喷水吸污水拖把，包括拖把杆、拖板,拖把杆与拖板通过万向接头连接，还包括设置在拖把杆上的吸污装置、电源，所述吸污装置由污水储存器和吸气泵组成，吸气泵由电源驱动，吸气泵的抽气嘴接通污水储存器，所述拖板由拖架及与拖架底面相连的橡胶底板组成，拖板上设置有吸污通道，污水储存器上设置有吸污管接通吸污通道。
其中，拖把杆上设置有喷水装置。
进一步的是，所述喷水装置由清水储存器、增压泵、喷头组成，增压泵由电源驱动，清水储存器通过增压管与增压泵接通;或者喷水装置由清水储存器、打气枪、喷头组成，打气枪的气嘴与清水储存器接通;清水储存器下接喷头。
其中，橡胶底板底面上设置有若干根条状凸起。
进一步的是，凸起由橡胶底板底面中心向四周发散排布。
其中，吸污通道位于拖板中心位置。
进一步的是，吸污通道下部向外扩张形成集污腔。
本实用新型的有益效果是：提供一种喷水吸污水拖把，拖把杆上设置有喷水装置、吸污装置，拖板由拖架及与拖架底面相连的橡胶底板组成，拖板上还设置有吸污通道，吸污通道通过吸污管与吸污装置接通;使用时打开喷水装置向地面喷水，橡胶底板与地面摩擦擦拭污渍，吸污通道将污水吸入吸污装置中。本实用新型使用方便，擦拭地板、收集污水同时完成，打扫完毕地面无残留水渍，使用完毕将污水从吸污装置中倒出即可;省力、节约水资源、无二次污染、不需清洗，解决了传统拖把清洗不易、浪费水资源、不易拧干、易产生异味、易滋生细菌等诸多问题，适合在市场中推广。
