申请日2016.03.25
公开(公告)日2016.08.03
IPC分类号G01N1/10
摘要
一种污水处理监测系统用取样器,包括取样管,所述取样管上设有多个进水孔,该取样管设在监测系统的取水端,所述取样管上连接有反冲洗管,该反冲洗管与自来水接通,在反冲洗管上设有截止阀。本取样器依靠电磁阀实现自动控制,在需要取水时,以自来水从内部冲洗、疏通取样管,然后可顺利抽取污水进行检测,节约人力物力、方便实用、防堵效果好。

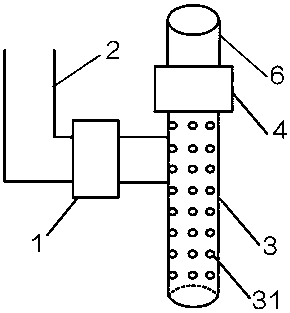

摘要附图
权利要求书
1.一种污水处理监测系统用取样器,包括取样管,所述取样管上设有多个进水孔,该取样管设在监测系统的取水端,其特征在于:所述取样管上连接有反冲洗管,该反冲洗管与自来水接通,在反冲洗管上设有截止阀。
2.根据权利要求1所述的污水处理监测系统用取样器,其特征在于:所述取样管呈盲孔结构,取样管的长度为180-200mm、直径为20-30mm,取样器管的每个进水孔的直径为3-5mm。
3.根据权利要求1或2所述的污水处理监测系统用取样器,其特征在于:所述取样管上的进水孔以矩形阵列方式布置,相邻进水孔之间的间距为40-60mm。
4.根据权利要求1所述的污水处理监测系统用取样器,其特征在于:所述取样管的上端设有截止阀。
5.根据权利要求1或4所述的污水处理监测系统用取样器,其特征在于:所述截止阀为电磁控制阀。
说明书
一种污水处理监测系统用取样器
技术领域
本实用新型涉及水质在线监测技术领域,具体是一种污水处理监测系统取污水样用防堵取样器。
背景技术
在水质在线监测工程中,需要定期对现场污水抽样进行监测。现有的污水处理监测系统的取水端直接浸入污水中,在抽取水样时,由于污水中的各种杂物、垃圾众多,导致取水端口经常被堵塞,以至无法顺利取得水样,则需要人工对取水管进行清洗、疏通,由于不能确定什么时候取水管被堵塞,导致取水端清理工作也无规律可循。这样一来,不能确保实时取到水样,也浪费时间、人力,影响到水质的监测工作顺利进行、或造成监测数据偏差。
发明内容
本实用新型的目的在于:针对上述背景技术的不足,提供一种能反冲洗、防堵的取样器。
本实用新型的发明内容是:一种污水处理监测系统用取样器,包括取样管,所述取样管上设有多个进水孔,该取样管设在监测系统的取水端,所述取样管上连接有反冲洗管,该反冲洗管与自来水接通,在反冲洗管上设有截止阀。
所述取样管呈盲孔结构,取样管的长度为180-200mm、直径为20-30mm,取样管上的每个进水孔的直径为3-5mm。
所述取样管上的进水孔以矩形阵列方式布置,相邻进水孔之间的间距为40-60mm。
所述取样管的上端设有截止阀。
所述截止阀为电磁控制阀。
本实用新型的有益效果是:本取样器依靠电磁阀实现自动控制,在需要取水样时,先以自来水从内部冲洗、疏通取样管,然后可顺利抽取污水进行检测,节约人力物力、方便实用、防堵效果好。
