申请日2016.03.25
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种工业用污水处理系统，包括计量井、粗格栅、进水泵、细格栅、旋流沉砂池、生化池、鼓风机、消毒池;其特征在于所述计量井一侧设有粗格栅，所述粗格栅一侧设有进水泵，所述细格栅一侧设有旋流沉砂池，所述旋流沉砂池上部设有排砂管，所述排砂管内部设有压缩空气输送管，所述旋流沉砂池上部一侧设有电机，所述电机一侧设有传动齿轮，所述旋流沉砂池内部设有转轴，所述转轴外侧设有叶片，所述转轴一端设有提升管，所述提升管外侧设有砂斗，所述砂斗上部设有沉砂仓;所述旋流沉砂池一侧设有生化池，所述生化池一侧设有鼓风机，所述生化池另一侧设有消毒池，本实用新型泥砂沉淀效果好，有害物质处理彻底。

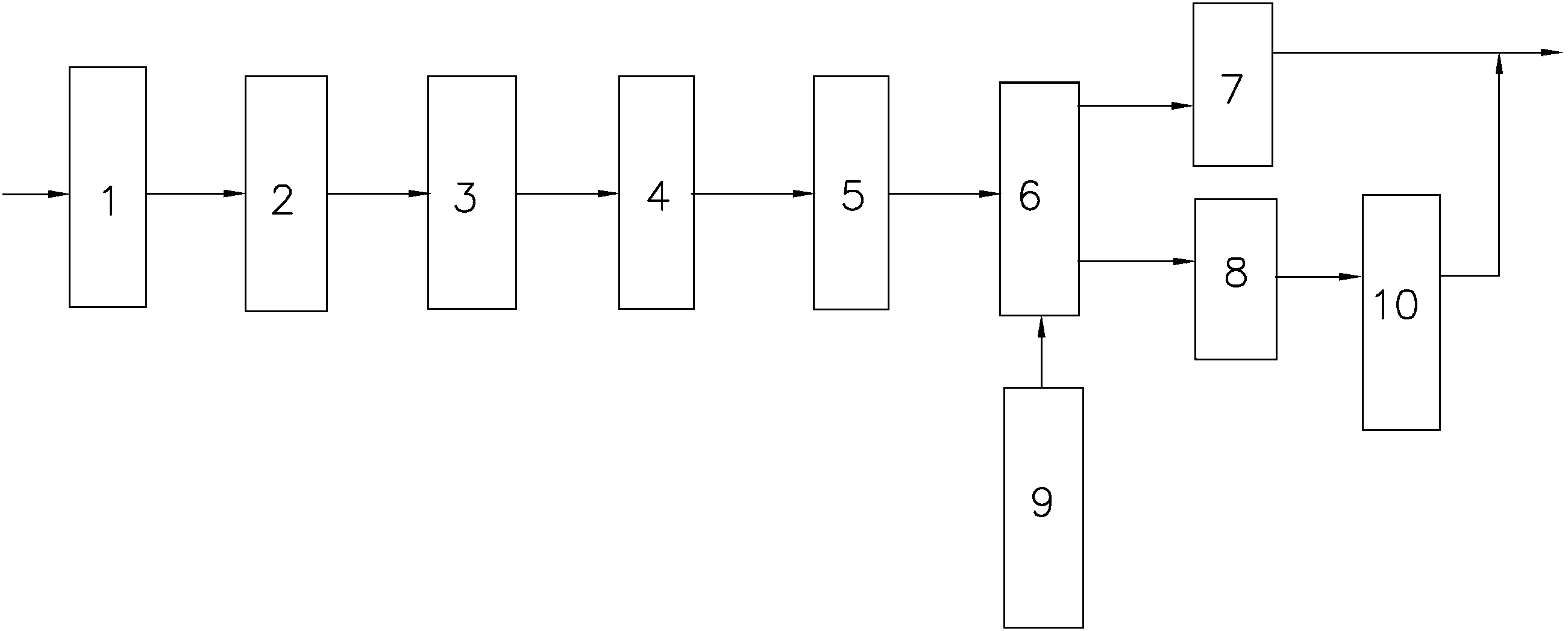

摘要附图
权利要求书
1.一种工业用污水处理系统，包括计量井、粗格栅、进水泵、细格栅、旋流沉砂池、生化池、鼓风机、消毒池、储泥池、脱水机;其特征在于所述计量井一侧设有粗格栅，所述粗格栅一侧设有进水泵，所述进水泵一侧设有细格栅，所述细格栅一侧设有旋流沉砂池，所述旋流沉砂池上部设有排砂管，所述排砂管内部设有压缩空气输送管，所述旋流沉砂池上部一侧设有电机，所述电机一侧设有传动齿轮，所述旋流沉砂池内部设有转轴，所述转轴外侧设有叶片，所述转轴一端设有提升管，所述转轴与传动齿轮连接，所述提升管外侧设有砂斗，所述砂斗上部设有沉砂仓，所述沉砂仓内部设有流出口和流入口;所述旋流沉砂池一侧设有生化池，所述生化池一侧设有鼓风机，所述生化池另一侧设有消毒池。
2.根据权利要求1所述的一种工业用污水处理系统，其特征在于所述生化池一侧设有储泥池。
3.根据权利要求1所述的一种工业用污水处理系统，其特征在于所述储泥池一侧设有脱水机。
说明书
一种工业用污水处理系统
技术领域
本实用新型属于工业污水净化技术领域，特别涉及一种工业用污水处理系统。
背景技术
随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，目前，污水排放已是中国城市水的主要污染源，污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种泥砂沉淀效果好，有害物质处理彻底的工业用污水处理系统。
为了实现上述目的，本实用新型采用的技术方案是：
一种工业用污水处理系统，包括计量井、粗格栅、进水泵、细格栅、旋流沉砂池、生化池、鼓风机、消毒池;所述计量井一侧设有粗格栅，所述粗格栅一侧设有进水泵，所述进水泵一侧设有细格栅，所述细格栅一侧设有旋流沉砂池，所述旋流沉砂池上部设有排砂管，所述排砂管内部设有压缩空气输送管，所述旋流沉砂池上部一侧设有电机，所述电机一侧设有传动齿轮，所述旋流沉砂池内部设有转轴，所述转轴外侧设有叶片，所述转轴一端设有提升管，所述转轴与传动齿轮连接，所述提升管外侧设有砂斗，所述砂斗上部设有沉砂仓，所述沉砂仓内部设有流出口和流入口;所述旋流沉砂池一侧设有生化池，所述生化池一侧设有鼓风机，所述生化池另一侧设有消毒池。
优选的，所述生化池一侧设有储泥池，将过滤处理后的砂泥更好的储存，方便进行脱水处理，不会二次污染环境。
优选的，所述储泥池一侧设有脱水机，能将砂泥内的水份排除，脱水后的砂泥便于运输和处理。
本实用新型与现有技术相比较有益效果表现在：
1)沉淀效果好，处理效率高;
2)生化池一侧设有储泥池，将过滤处理后的砂泥更好的储存，方便进行脱水处理，不会二次污染环境;
3)储泥池一侧设有脱水机，能将砂泥内的水份排除，脱水后的砂泥便于运输和处理。
