申请日2017.09.28
公开(公告)日2018.01.19
IPC分类号H02M7/06; H02M1/14
摘要
本发明公开了电源电路，具体涉及用于水处理的电源稳态系统，包括电源变压器、整流模块、滤波模块、三极管VT1、三极管VT2、R1、R2、R3，所述电源变压器、整流模块、滤波模块一次连接，滤波模块的输出端连接三极管VT1的b极，三极管VT1的e极连接三极管VT2的e极，三极管VT1的c极连接三极管VT2的b极，三极管VT2的c极连接R3的一端，R3的另一端连接输出端M，R1的一端连接在三极管VT1e极和三极管VT2的e极的连接线路上，另一端连接输出端N，R2的一端连接在三极管VT1的c极和三极管VT2的b极的连接线路上，另一端连接输出端M，通过三极管之间的相互激励作用，使电路能持续稳定输出。
权利要求书
1.用于水处理的电源稳态系统，其特征在于，包括电源变压器、整流模块、滤波模块、三极管VT1、三极管VT2、R1、R2、R3，所述电源变压器、整流模块、滤波模块依次连接，滤波模块的输出端连接三极管VT1的b极，三极管VT1的e极连接三极管VT2的e极，三极管VT1的c极连接三极管VT2的b极，三极管VT2的c极连接R3的一端，R3的另一端连接输出端M，R1的一端连接在三极管VT1的e极，另一端连接输出端N，R2的一端连接在三极管VT1的c极，另一端连接输出端M。
2.根据权利要求1所述的用于水处理的电源稳态系统，其特征在于，所述整流模块为桥式整流电路，桥式整流电路包括二极管D1、二极管D2、二极管D3、二极管D4，所述二极管D1的阳极连接二极管D4的阴极，二极管D4的阳极连接二极管D3的阳极，二极管D3的阴极连接二极管D2的阳极，二极管D2的阴极连接二极管D1的阴极。
3.根据权利要求1所述的用于水处理的电源稳态系统，其特征在于，所述滤波模块为电容滤波电路。
4.根据权利要求1所述的用于水处理的电源稳态系统，其特征在于，所述三极管VT1和三极管VT2均采用A1494BCE型号NPN三极管。
5.根据权利要求1所述的用于水处理的电源稳态系统，其特征在于，还包括直流电流表，所述直流电流表连接在R3与输出端M的连接线路上。
说明书
用于水处理的电源稳态系统
技术领域
本发明涉及电源电路，具体涉及用于水处理的电源稳态系统。
背景技术
近年来，随着工业的快速发展，生活水平的迅速提高，污水的排放日渐增多，随着人口的增多，直接饮用水短缺，水处理技术已经成为一个社会各界人士共同关注的话题了，目前国内的水处理技术已经比较完善，水处理需要的是直流电，交流电并不能进行水处理的反应，需要在通电的路上加一个电源的处理设备，称为水处理电源，但是在水处理的过程中对水处理的电源的要求很高，在选用水处理电源的时候，除了考虑成本和适用性意外，还要考虑到稳定性，水处理反应必须是稳定进行，才能方便实验的要求，所以电源必须做到稳定输出，才能让水处理的反应正常进行，传统的水处理电源虽然在技术上有了一些这方面的改进，设计出了整流电路，但是整流电路还是会因为元器件的温度或者其他因素的影响而导致不稳定，效果不明显，所以解决水处理电源的稳定，能提高生产效率。
发明内容
本发明目的在于提供用于水处理的电源稳态系统，解决水处理过程中水处理电源输出不稳定而导致效率变低的问题。
本发明通过下述技术方案实现：

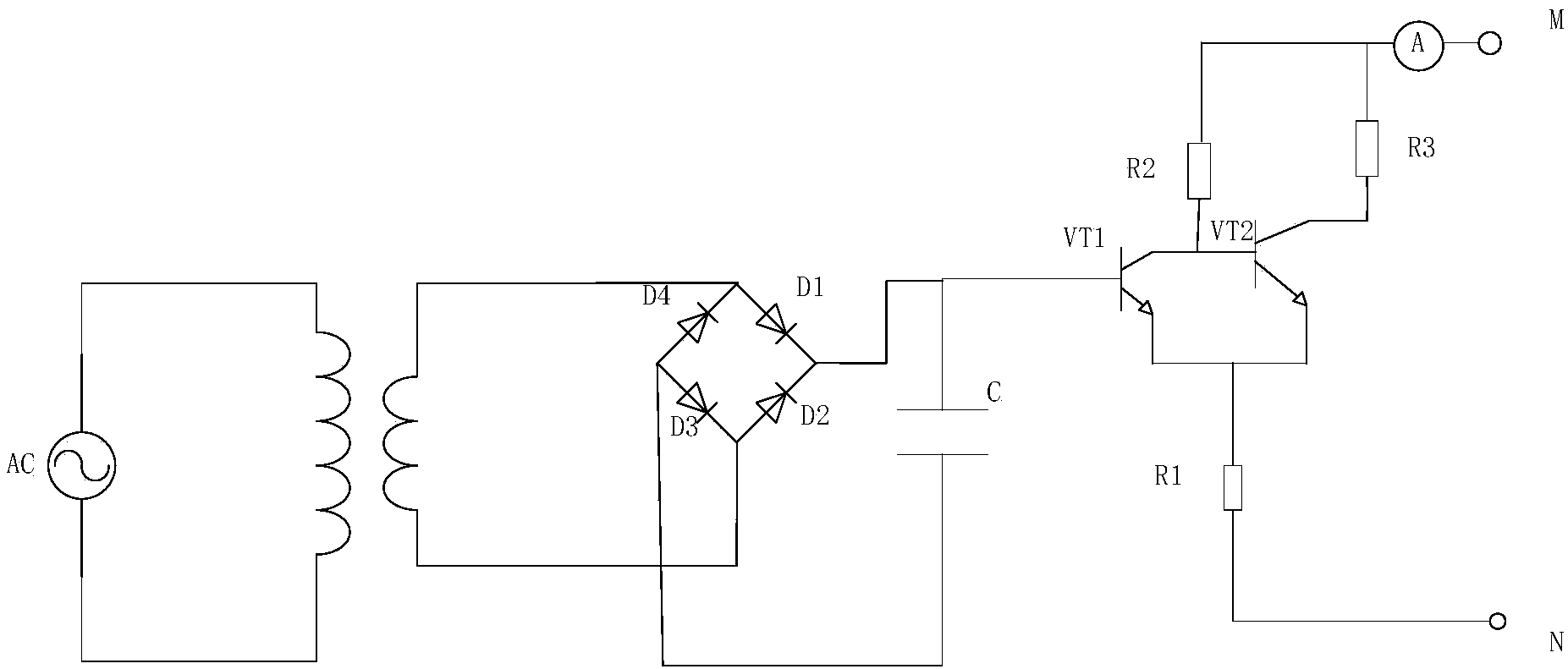

用于水处理的电源稳态系统，包括电源变压器、整流模块、滤波模块、三极管VT1、三极管VT2、R1、R2、R3，所述电源变压器、整流模块、滤波模块依次连接，滤波模块的输出端连接三极管VT1的b极，三极管VT1的e极连接三极管VT2的e极，三极管VT1的c极连接三极管VT2的b极，三极管VT2的c极连接R3的一端，R3的另一端连接输出端M，R1的一端连接在三极管VT1的e极，另一端连接输出端N，R2的一端连接在三极管VT1的c极，另一端连接输出端M。本方案水处理电源的直流稳态电路先由变压器变压，整流器整流，再输入三极管，通过三极管VT1和三极管VT2相互激励作用，稳定输出饱和电流电压，解决水处理过程中传统水处理电源输出不稳定而导致效率变低的问题，电源稳定输出，提高水处理的效率。
进一步的，所述整流模块为桥式整流电路，所述整流模块为桥式整流电路，桥式整流电路包括二极管D1、二极管D2、二极管D3、二极管D4，所述二极管D1的阳极连接二极管D4的阴极，二极管D4的阳极连接二极管D3的阳极，二极管D3的阴极连接二极管D2的阳极，二极管D2的阴极连接二极管D1的阴极，桥式整流电路的输出电压脉动晨读比半波整流电路小的多，输出点烟和电流的平均值也比半波整流电路提高了一倍，而二极管所承受的最大反向电压仅为半波整流的一般，桥式整流电路在本发明中作用对比其他整流电路效果更好。
进一步的，所述滤波模块为电容滤波电路，电容滤波电路结构简单，滤波效果好，适合大电流电路。
进一步的，所述三极管VT1和三极管VT2均采用A1494BCE型号NPN三极管，反应电压200V，反应电流为17A，符合水处理要求。
进一步的，所述用于水处理的电源稳态系统，还包括直流电流表，所述直流电流表连接在R3与输出端M的连接线路上，直流电流表在安装在最后对最终输出的电流进行监控，若电源不稳定输出，能够及时处理。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明用于水处理的电源稳态系统，对交流电源进行处理，使能持续稳定输出，提高水处理的效率;
2、本发明用于水处理的电源稳态系统，结构简单，效果明显;
3、本发明用于水处理的电源稳态系统，所用电路元件普通，功能齐全。
