申请日2017.09.28
公开(公告)日2018.02.09
IPC分类号C02F9/14
摘要
本发明提供了一种卧式废水处理罐，弧形带固定连接于罐体的前后两侧，弧形带的横截面为圆弧形，弧形带的凸面缠绕滤膜，生物过滤夹层包括两个夹板和若干个生物过滤球组，生物过滤球组固定于两夹板之间。本发明所述的卧式废水处理罐具有以下优势：采用物理过滤和生物过滤相结合的形式，引入了过滤膜结构，大大降低了污水处理成本和维护成本，使得污水处理罐的工作时间延长，污水处理量增多，污水处理能力得到了提高。
权利要求书

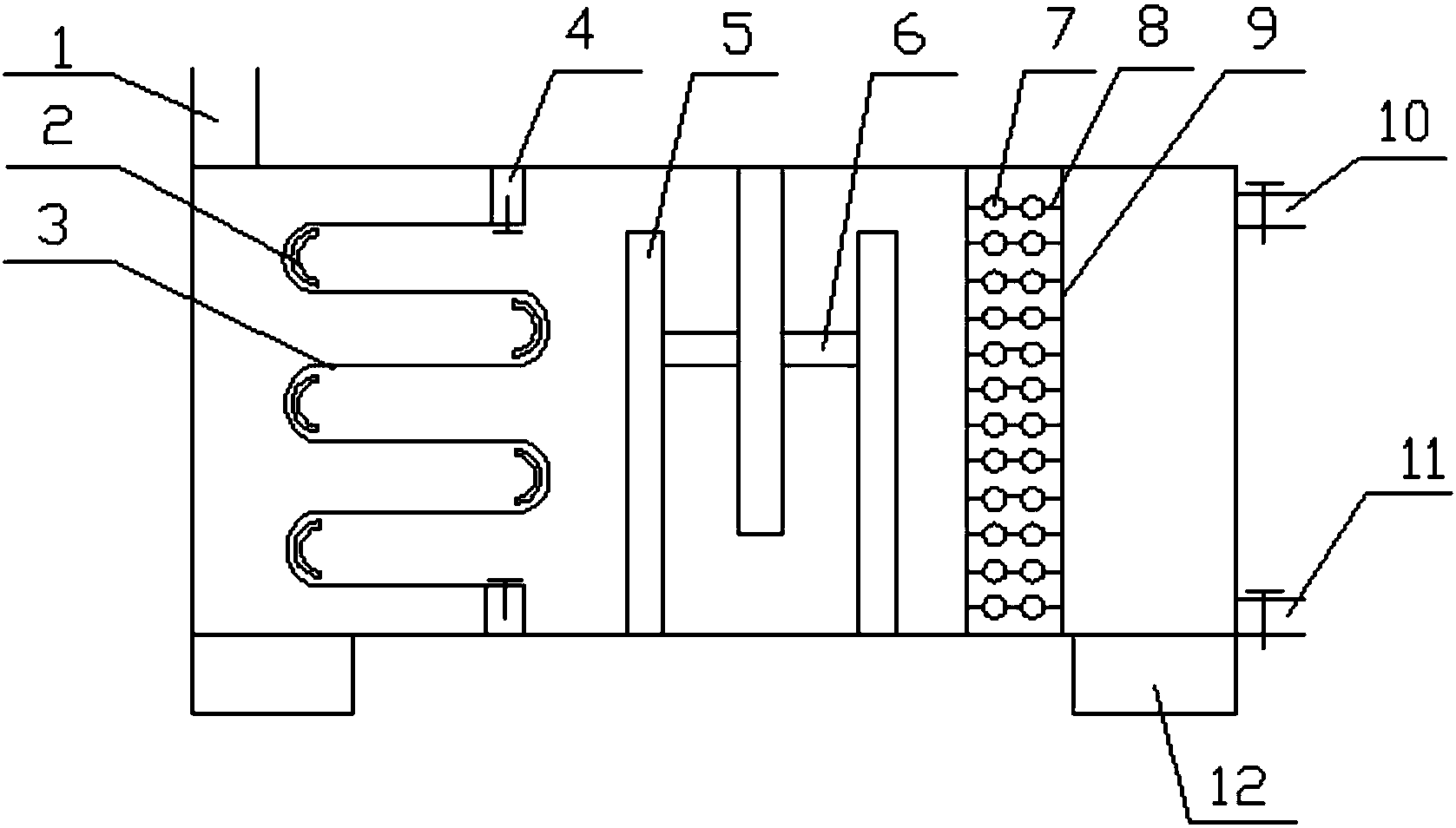

1.一种卧式废水处理罐，其特征在于：包括罐体、滤膜(3)、隔板(5)和生物过滤夹层，所述滤膜(3)、隔板(5)和生物过滤夹层自左向右依次设于罐体内，滤膜(3)的两端分别固定于罐体的上下两端，滤膜(3)中部通过若干个弧形带形成折弯回旋结构，弧形带(2)固定连接于罐体的前后两侧，弧形带(2)的横截面为圆弧形，弧形带(2)的凸面缠绕滤膜(3)，隔板(5)设有三个，隔板(5)竖直交错设于罐体中间位置，相邻两隔板(5)之间连接有滤网(6)，生物过滤夹层包括两个夹板(9)和若干个生物过滤球组，生物过滤球组固定于两夹板(9)之间，夹板(9)上均布有若干个通孔，每个生物过滤球组包括连接绳(8)和两个生物过滤球(7)，生物过滤球(7)通过连接绳(8)连接于两个夹板(9)之间，罐体的上端设有进水口(1)和出水口，进水口设于靠近滤膜(3)的一边，出水口设于罐体的另一边。
2.根据权利要求1所述的卧式废水处理罐，其特征在于：所述出水口设有两个，分为上出水口(10)和下出水口(11)，上出水口(10)设于靠近罐体上端的位置，下出水口(11)设于罐体的下方，上出水口(10)和下出水口(11)均设有控制阀。
3.根据权利要求2所述的卧式废水处理罐，其特征在于：所述滤膜(3)的两端通过螺钉固定定位块(4)，定位块(4)分别固定于罐体的上下两端。
4.根据权利要求1～3任一项所述的卧式废水处理罐，其特征在于：所述罐体下端的两端设有底座(12)。
说明书
一种卧式废水处理罐
技术领域
本发明属于水处理设备领域，尤其是涉及一种卧式废水处理罐。
背景技术
随着经济社会的不断发展，污水排放的总量不断增多，处理难度不断加大，这就给污水的处理带来很大麻烦。而污水处理厂中处理污水一般采用生物法和化学法。但现今没有找到廉价有效的化学试剂，这样使得污水处理成本增加。
发明内容
有鉴于此，本发明旨在提出一种卧式废水处理罐，能解决上述技术问题。
为达到上述目的，本发明的技术方案是这样实现的：
一种卧式废水处理罐，包括罐体、滤膜、隔板和生物过滤夹层，所述滤膜、隔板和生物过滤夹层自左向右依次设于罐体内，滤膜的两端分别固定于罐体的上下两端，滤膜中部通过若干个弧形带形成折弯回旋结构，弧形带固定连接于罐体的前后两侧，弧形带的横截面为圆弧形，弧形带的凸面缠绕滤膜，隔板设有三个，隔板竖直交错设于罐体中间位置，相邻两隔板之间连接有滤网，生物过滤夹层包括两个夹板和若干个生物过滤球组，生物过滤球组固定于两夹板之间，夹板上均布有若干个通孔，每个生物过滤球组包括连接绳和两个生物过滤球，生物过滤球通过连接绳连接于两个夹板之间，罐体的上端设有进水口和出水口，进水口设于靠近滤膜的一边，出水口设于罐体的另一边。
进一步，所述出水口设有两个，分为上出水口和下出水口，上出水口设于靠近罐体上端的位置，下出水口设于罐体的下方，上出水口和下出水口均设有控制阀。
进一步，所述滤膜的两端通过螺钉固定定位块，定位块分别固定于罐体的上下两端。
进一步，所述罐体下端的两端设有底座。
相对于现有技术，本发明所述的卧式废水处理罐具有以下优势：采用物理过滤和生物过滤相结合的形式，引入了过滤膜结构，大大降低了污水处理成本和维护成本，使得污水处理罐的工作时间延长，污水处理量增多，污水处理能力得到了提高。
