申请日2017.09.28
公开(公告)日2018.02.13
IPC分类号C02F9/02
摘要
本发明涉及污水处理装置的技术领域，特别是涉及一种家用生活污水处理装置，其提高使用可靠性并同时对异味进行更好的处理配合;包括底板、第一工作箱、第二工作箱和除味箱，第一工作箱、第二工作箱和除味箱均安装在底板上，第一工作箱的内部设置有第一工作腔，并在第一工作腔内横向设置有筛网，将第一工作腔隔成左上腔室和左下腔室，第二工作箱的内部设置有第二工作腔，并在第二工作腔内设置有活性炭过滤板，将第二工作腔隔成右上腔室和右下腔室;还包括通气管、输出管和放置盒，除味箱的内部设置有除味腔，除味箱的前侧壁上设置有取放口，取放口处设置有挡板，放置盒内设置有活性炭颗粒。
权利要求书

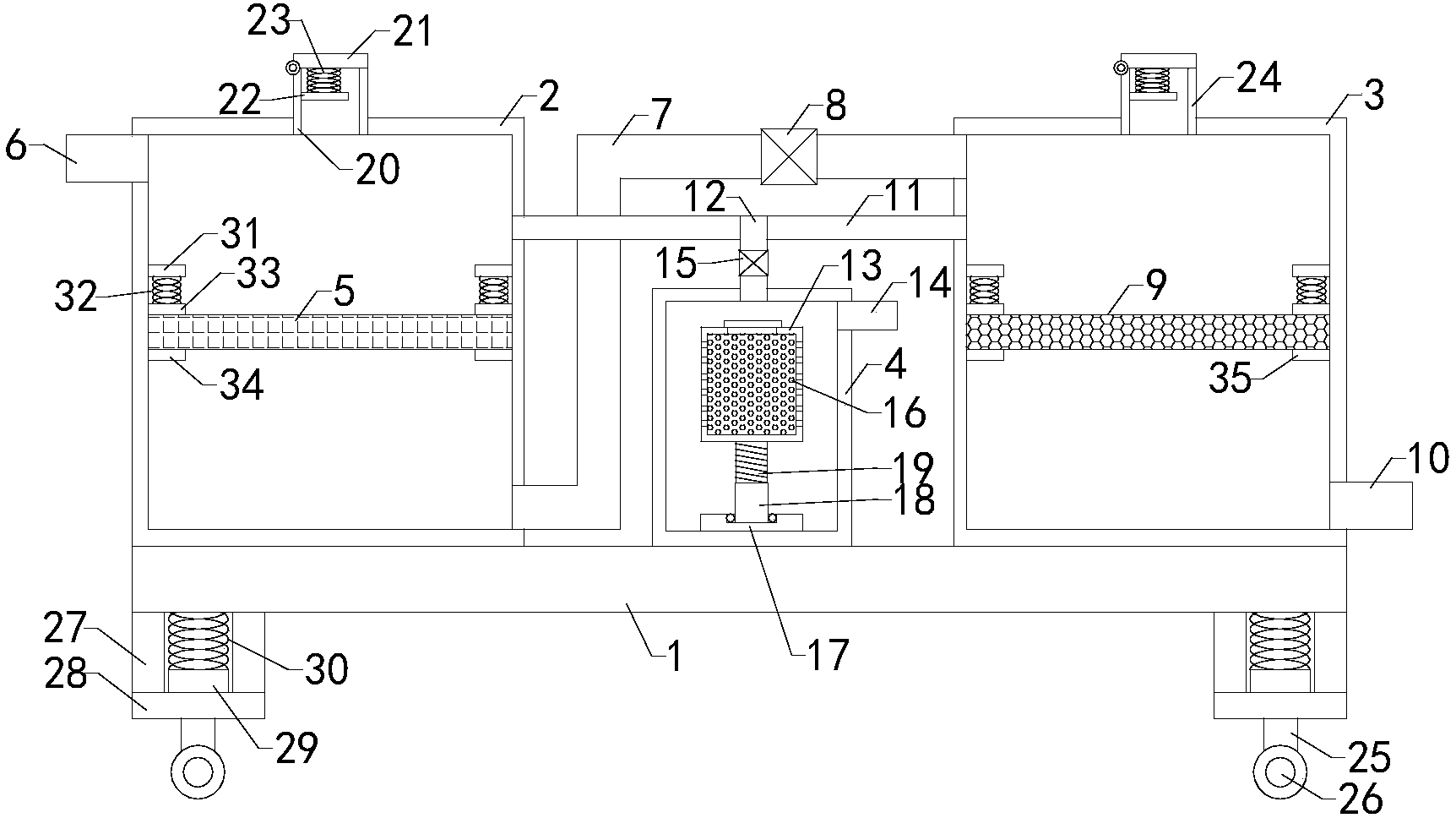

1.一种家用生活污水处理装置，其特征在于，包括底板、第一工作箱、第二工作箱和除味箱，所述第一工作箱、第二工作箱和除味箱均安装在底板上，第一工作箱的内部设置有第一工作腔，并在第一工作腔内横向设置有筛网，将第一工作腔隔成左上腔室和左下腔室，第一工作箱侧壁上设置有进水管和连通管，进水管与左上腔室连通，连通管的输入端与左下腔室连通，并在连通管上设置有控制泵，第二工作箱的内部设置有第二工作腔，并在第二工作腔内设置有活性炭过滤板，将第二工作腔隔成右上腔室和右下腔室，连通管的输出端与右上腔室连通，第二工作箱侧壁上设置有出水管，出水管的输入端与右下腔室连通，所述第一工作箱和第二工作箱的前侧面上均设置有清理口，并在清理口处设置有挡门;还包括通气管、输出管和放置盒，所述除味箱的内部设置有除味腔，除味箱的前侧壁上设置有取放口，并在取放口处设置有挡板，除味箱的侧壁上设置有出气管，所述通气管的两端分别与第一工作箱的左上腔室和第二工作箱的右上腔室连通，输出管的输入端与通气管的输出端连通，输出管的输出端与除味腔内部相通，并在输出管上设置有风机，所述放置盒放置在除味腔内，放置盒的侧壁上设置有多组通孔，并在放置盒内设置有活性炭颗粒。
2.如权利要求1所述的家用生活污水处理装置，其特征在于，所述除味腔内设置有连接板、螺纹管和螺纹杆，所述连接板底端与除味腔内底壁连接，连接板顶端设置有放置槽，并在放置槽内设置有滚珠轴承，所述螺纹管底端插入至滚珠轴承内，螺纹杆底端插入并螺装至螺纹管顶端内部，螺纹杆顶端与放置盒底端连接。
3.如权利要求2所述的家用生活污水处理装置，其特征在于，还包括第一泄压管、第一顶盖、第一泄压板和第一泄压弹簧，所述第一泄压管底端与第一工作箱顶端连接，并且第一泄压管的输入端与左上腔室相通，第一顶盖可旋转安装在第一泄压管的顶部输出端，第一泄压板侧端与第一泄压管内侧壁连接，第一泄压弹簧底端与第一泄压板顶端连接，第一泄压弹簧顶端与第一顶盖底端连接。
4.如权利要求3所述的家用生活污水处理装置，其特征在于，还包括第二泄压管、第二顶盖、第二泄压板和第二泄压弹簧，所述第二泄压管底端与第二工作箱顶端连接，并且第二泄压管的输入端与右上腔室相通，第二顶盖可旋转安装在第二泄压管的顶部输出端，第二泄压板侧端与第二泄压管内侧壁连接，第二泄压弹簧底端与第二泄压板顶端连接，第二泄压弹簧顶端与第二顶盖底端连接。
5.如权利要求4所述的家用生活污水处理装置，其特征在于，还包括四组支腿和四组滚轮，所述四组支腿顶端分别与底板底端左前侧、右前侧、左后侧和右后侧连接，四组滚轮分别安装在四组支腿的下方。
6.如权利要求5所述的家用生活污水处理装置，其特征在于，还包括四组左侧板、四组右侧板、四组下侧板、四组限位板和四组连接弹簧，所述四组左侧板和四组右侧板顶端均与底板底端连接，左侧板和右侧板底端分别与下侧板顶端左侧和右侧连接，所述下侧板中部设置有通孔，所述支腿的顶端穿过所述通孔与限位板底端连接，四组连接弹簧顶端分别与底板底端左前侧、右前侧、左后侧和右后侧连接，连接弹簧底端与限位板顶端连接。
7.如权利要求6所述的家用生活污水处理装置，其特征在于，所述第一工作腔内设置有第一左限位板、第一左弹簧、第一左压板、第一左托板、第一右限位板、第一右弹簧、第一右压板和第一右托板，所述第一左限位板和第一左托板左端均与第一工作腔内左侧壁连接，第一左弹簧顶端与第一左限位板底端连接，第一左弹簧底端与第一左压板顶端连接，所述第一右限位板和第一右托板右端均与第一工作腔内右侧壁连接，第一右弹簧顶端与第一右限位板底端连接，第一右弹簧底端与第一右压板顶端连接，所述筛网左端卡装在第一左压板和第一左托板之间，筛网右端卡装在第一右压板和第一右托板之间。
8.如权利要求7所述的家用生活污水处理装置，其特征在于，所述第二工作腔内设置有第二左限位板、第二左弹簧、第二左压板、第二左托板、第二右限位板、第二右弹簧、第二右压板和第二右托板，所述第二左限位板和第二左托板左端均与第二工作腔内左侧壁连接，第二左弹簧顶端与第二左限位板底端连接，第二左弹簧底端与第二左压板顶端连接，所述第二右限位板和第二右托板右端均与第二工作腔内右侧壁连接，第二右弹簧顶端与第二右限位板底端连接，第二右弹簧底端与第二右压板顶端连接，所述活性炭过滤板左端卡装在第二左压板和第二左托板之间，活性炭过滤板右端卡装在第二右压板和第二右托板之间。
说明书
家用生活污水处理装置
技术领域
本发明涉及污水处理装置的技术领域，特别是涉及一种家用生活污水处理装置。
背景技术
众所周知，家用生活污水处理装置是众多污水处理装置中的一种，其主要在家庭进行使用，因此较为简易和小型化，尤其是在别墅区域中得到广泛的使用;现有的家用生活污水处理装置包括主体，主体的内部设置有工作腔，主体侧壁上设置有进水管和出水管，工作腔内横向设置有筛网，将工作腔隔成上腔室和下腔室，进水管与上腔室相通，出水管与下腔室相通，主体前侧面上设置有清理口，并在清理口处设置有挡门;这种家用生活污水处理装置使用时将污水自进水管放入，通过筛网筛除后通过出水管放出即可;其使用中发现，其过滤处理效果较差，使用可靠性较低;并且其经常出现异味。
发明内容
为解决上述技术问题，本发明提供一种提高使用可靠性并同时对异味进行更好的处理配合的家用生活污水处理装置。
本发明的家用生活污水处理装置，包括底板、第一工作箱、第二工作箱和除味箱，所述第一工作箱、第二工作箱和除味箱均安装在底板上，第一工作箱的内部设置有第一工作腔，并在第一工作腔内横向设置有筛网，将第一工作腔隔成左上腔室和左下腔室，第一工作箱侧壁上设置有进水管和连通管，进水管与左上腔室连通，连通管的输入端与左下腔室连通，并在连通管上设置有控制泵，第二工作箱的内部设置有第二工作腔，并在第二工作腔内设置有活性炭过滤板，将第二工作腔隔成右上腔室和右下腔室，连通管的输出端与右上腔室连通，第二工作箱侧壁上设置有出水管，出水管的输入端与右下腔室连通，所述第一工作箱和第二工作箱的前侧面上均设置有清理口，并在清理口处设置有挡门;还包括通气管、输出管和放置盒，所述除味箱的内部设置有除味腔，除味箱的前侧壁上设置有取放口，并在取放口处设置有挡板，除味箱的侧壁上设置有出气管，所述通气管的两端分别与第一工作箱的左上腔室和第二工作箱的右上腔室连通，输出管的输入端与通气管的输出端连通，输出管的输出端与除味腔内部相通，并在输出管上设置有风机，所述放置盒放置在除味腔内，放置盒的侧壁上设置有多组通孔，并在放置盒内设置有活性炭颗粒。
本发明的家用生活污水处理装置，所述除味腔内设置有连接板、螺纹管和螺纹杆，所述连接板底端与除味腔内底壁连接，连接板顶端设置有放置槽，并在放置槽内设置有滚珠轴承，所述螺纹管底端插入至滚珠轴承内，螺纹杆底端插入并螺装至螺纹管顶端内部，螺纹杆顶端与放置盒底端连接。
本发明的家用生活污水处理装置，还包括第一泄压管、第一顶盖、第一泄压板和第一泄压弹簧，所述第一泄压管底端与第一工作箱顶端连接，并且第一泄压管的输入端与左上腔室相通，第一顶盖可旋转安装在第一泄压管的顶部输出端，第一泄压板侧端与第一泄压管内侧壁连接，第一泄压弹簧底端与第一泄压板顶端连接，第一泄压弹簧顶端与第一顶盖底端连接。
本发明的家用生活污水处理装置，还包括第二泄压管、第二顶盖、第二泄压板和第二泄压弹簧，所述第二泄压管底端与第二工作箱顶端连接，并且第二泄压管的输入端与右上腔室相通，第二顶盖可旋转安装在第二泄压管的顶部输出端，第二泄压板侧端与第二泄压管内侧壁连接，第二泄压弹簧底端与第二泄压板顶端连接，第二泄压弹簧顶端与第二顶盖底端连接。
本发明的家用生活污水处理装置，还包括四组支腿和四组滚轮，所述四组支腿顶端分别与底板底端左前侧、右前侧、左后侧和右后侧连接，四组滚轮分别安装在四组支腿的下方。
本发明的家用生活污水处理装置，还包括四组左侧板、四组右侧板、四组下侧板、四组限位板和四组连接弹簧，所述四组左侧板和四组右侧板顶端均与底板底端连接，左侧板和右侧板底端分别与下侧板顶端左侧和右侧连接，所述下侧板中部设置有通孔，所述支腿的顶端穿过所述通孔与限位板底端连接，四组连接弹簧顶端分别与底板底端左前侧、右前侧、左后侧和右后侧连接，连接弹簧底端与限位板顶端连接。
本发明的家用生活污水处理装置，所述第一工作腔内设置有第一左限位板、第一左弹簧、第一左压板、第一左托板、第一右限位板、第一右弹簧、第一右压板和第一右托板，所述第一左限位板和第一左托板左端均与第一工作腔内左侧壁连接，第一左弹簧顶端与第一左限位板底端连接，第一左弹簧底端与第一左压板顶端连接，所述第一右限位板和第一右托板右端均与第一工作腔内右侧壁连接，第一右弹簧顶端与第一右限位板底端连接，第一右弹簧底端与第一右压板顶端连接，所述筛网左端卡装在第一左压板和第一左托板之间，筛网右端卡装在第一右压板和第一右托板之间。
本发明的家用生活污水处理装置，所述第二工作腔内设置有第二左限位板、第二左弹簧、第二左压板、第二左托板、第二右限位板、第二右弹簧、第二右压板和第二右托板，所述第二左限位板和第二左托板左端均与第二工作腔内左侧壁连接，第二左弹簧顶端与第二左限位板底端连接，第二左弹簧底端与第二左压板顶端连接，所述第二右限位板和第二右托板右端均与第二工作腔内右侧壁连接，第二右弹簧顶端与第二右限位板底端连接，第二右弹簧底端与第二右压板顶端连接，所述活性炭过滤板左端卡装在第二左压板和第二左托板之间，活性炭过滤板右端卡装在第二右压板和第二右托板之间。
与现有技术相比本发明的有益效果为：通过上述设置，可以通过除味箱内活性炭颗粒的设计达到对第一工作腔和第二工作腔内异味的去除配合;并且通过筛网和活性炭过滤板的设计达到更好的污水处理效果，提高使用可靠性。
