申请日2017.09.28
公开(公告)日2018.02.16
IPC分类号C02F3/30
摘要
本发明公开了一种立体升流式MBR农村生活污水一体化处理设备，在膜生物反应池内设有厌氧箱，在厌氧箱的顶部设有溢流口，污水进水管的一端连接调节池，另一端连接厌氧箱的底部;在膜生物反应池顶部设有清水池及电井，在清水池上连接有出水管，清水池通过产水反洗系统与膜生物反应池连接。本发明通过厌氧池中微生物的厌氧发酵、硝化和降解作用，使污水中大分有机物变为小分子有机物，使污水的化学需氧量和总氮浓度降低，在膜生物反应池中好氧微生物进一步降解水中有机物，聚磷菌在好氧环境中将厌氧池中微生物氧化分解产生的游离磷酸盐絮凝沉淀，再通过中空纤维滤膜的高效截流作用，使出水达到《城镇是污水处理厂污染物排放标准》中的一级A标甚至更好，且生产制造和运行费用低廉，无需专业人员管理。
权利要求书

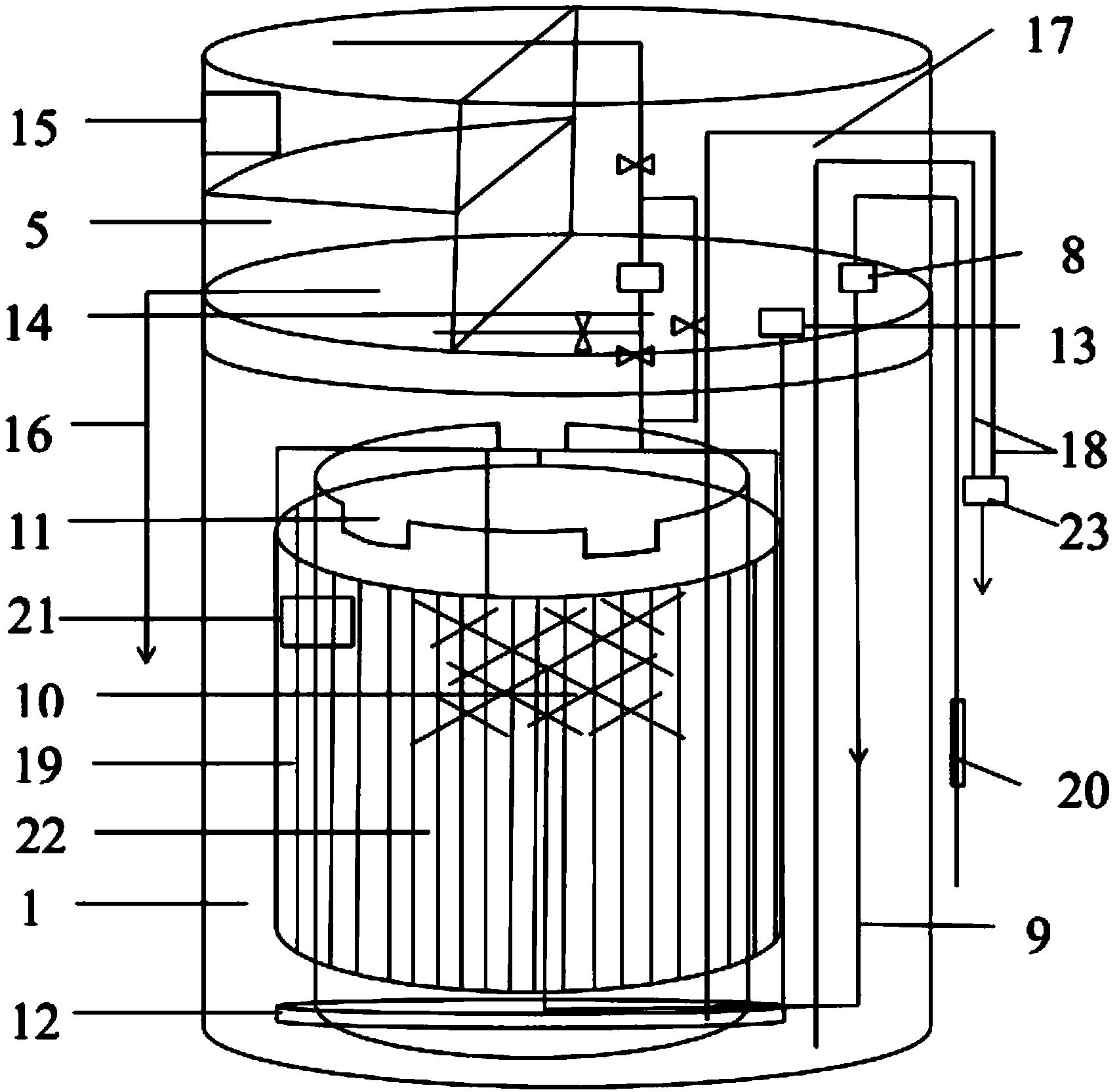

1.一种立体升流式MBR农村生活污水一体化处理设备，包括膜生物反应池(1)，其特征在于：在膜生物反应池(1)内设有厌氧箱(22)，膜生物反应池(1)的膜组件(19)设置在厌氧箱(22)外围，在厌氧箱(22)中设有布水器(10)，在厌氧箱(22)的顶部设有溢流口(11)，污水进水管(9)的一端连接调节池，另一端连接厌氧箱(22)的底部，并在污水进水管(9)上设有抽水泵(8);在膜生物反应池(1)内的底部设有曝气管(12)，曝气管(12)与曝气泵(13)连接，在膜生物反应池(1)内的底部设有排泥管(18)，排泥管接排泥泵(23);在膜生物反应池(1)顶部设有清水池(5)及电井(17)，在清水池(5)上连接有出水管(16)，清水池(5)通过产水反洗系统(14)与膜生物反应池(1)连接;抽水泵(8)、曝气泵(13)及产水反洗系统(14)的自吸泵(3)均处于电井(17)内。
2.根据权利要求1所述的立体升流式MBR农村生活污水一体化处理设备，其特征在于：所述的产水反洗系统(14)的组成包括自吸泵(3)，自吸泵(3)通过管道一(3-1)与膜生物反应池(1)连接，在管道一(3-1)上设有电磁阀一(2-1)，自吸泵(3)通过管道二(3-2)与清水池(5)的顶部连通，在管道二(3-2)上设有电磁阀二(2-2);在清水池(5)的底部连接有管道三(3-3)，管道三(3-3)的另一端连接管道一(3-1)，且连接位置处于电磁阀一(2-1)与自吸泵(3)之间，并在管道三(3-3)上设有电磁阀三(2-3);在管道一(3-1)与管道二(3-2)之间连接有管道四(3-4)，管道四(3-4)的一端连接在管道一(3-1)上，处于膜生物反应池(1)与电磁阀一(2-1)之间，管道四(3-4)的另一端连接在管道二(3-2)上，处于电磁阀二(2-2)与自吸泵(3)之间，并在管道四(3-4)上设有电磁阀四(2-4)。
3.根据权利要求1所述的立体升流式MBR农村生活污水一体化处理设备，其特征在于：在污水进水管(9)上设有单向流量计(20)。
4.根据权利要求1所述的立体升流式MBR农村生活污水一体化处理设备，其特征在于：在膜生物反应池(1)内设有液位控制器(21)。
5.根据权利要求1所述的立体升流式MBR农村生活污水一体化处理设备，其特征在于：清水池(5)及电井(17)组成的截面形状及尺寸与膜生物反应池(1)的对应。
6.根据权利要求1所述的立体升流式MBR农村生活污水一体化处理设备，其特征在于：在清水池(5)内设有紫外灯(15)。
说明书
立体升流式MBR农村生活污水一体化处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种立体升流式MBR农村生活污水一体化处理设备。
背景技术
农村生活污水肆意排放是造成水体污染的重要来源，量小且分散的农村生活污水不利于收集统一处理。污水未经过处理直接排放，将对污水受纳环境严重的影响，轻则影响感官，重则导致水体富营养化，降低水体自净功能，破坏水生生态环境，甚至导致物种多样性减少。若勉强进行统一收集将耗费巨额的管网铺设成本和后期的运营管理费用。现有的农村生活污水处理装置存在工艺缺陷，污水处理后出水水质达不到排放标准，更难达到回用标准。
发明内容
针对现有技术的不足，本发明提供了一种立体升流式MBR农村生活污水一体化处理设备，它占地面积小，施工简单，费用低，处理效果好，以克服现有技术的不足。
为实现以上目的，本发明通过以下技术方案予以实现：立体升流式MBR农村生活污水一体化处理设备，包括膜生物反应池，在膜生物反应池内设有厌氧箱，膜生物反应池的膜组件设置在厌氧箱外围，在厌氧箱中设有布水器，在厌氧箱的顶部设有溢流口，污水进水管的一端连接调节池，另一端连接厌氧箱的底部，并在污水进水管上设有抽水泵;在膜生物反应池内的底部设有曝气管，曝气管与曝气泵连接，在膜生物反应池内的底部设有排泥管;在膜生物反应池顶部设有清水池及电井，在清水池上连接有出水管，清水池通过产水反洗系统与膜生物反应池连接;抽水泵、曝气泵及产水反洗系统的自吸泵均处于电井内。
所述的产水反洗系统的组成包括自吸泵，自吸泵通过管道一与膜生物反应池连接，在管道一上设有电磁阀一，自吸泵通过管道二与清水池的顶部连通，在管道二上设有电磁阀二;在清水池的底部连接有管道三，管道三的另一端连接管道一，且连接位置处于电磁阀一与自吸泵之间，并在管道三上设有电磁阀三;在管道一与管道二之间连接有管道四，管道四的一端连接在管道一上，处于膜生物反应池与电磁阀一之间，管道四的另一端连接在管道二上，处于电磁阀二与自吸泵之间，并在管道四上设有电磁阀四。这样的结构能实现应用了一套由单泵实现传统双泵才能实现的膜产水和反洗功能，是一套结构简单，功能完善，成本低廉的产生、反洗系统。
在污水进水管上设有单向流量计。
在膜生物反应池内设有液位控制器。
清水池及电井组成的截面形状及尺寸与膜生物反应池的对应。
在清水池内设有紫外灯。
有益效果
本发明通过厌氧池中微生物的厌氧发酵、硝化和降解作用，使污水中大分有机物变为小分子有机物，使污水的化学需氧量和总氮浓度降低，在膜生物反应池中好氧微生物进一步降解水中有机物，聚磷菌在好氧环境中将厌氧池中微生物氧化分解产生的游离磷酸盐絮凝沉淀，再通过中空纤维滤膜的高效截流作用，使出水达到《城镇是污水处理厂污染物排放标准》中的一级A标甚至更好，且生产制造和运行费用低廉，无需专业人员管理。本发明的装置整体呈立体结构，清水池处于反应池上方，便于安装，可立于地表也可埋入地，而且占地空间小，排出的污泥可用当作农家肥使用。本发明既解决了分散式农村生活污水肆意排放造成的环境污染问题，同时将污水处理后进行回用也节约了活水的用量。同时做到环境保护与资源回用，彰显了本发明在农村生活污水治理方面的优势和实用性。
