申请日2017.09.28
公开(公告)日2018.02.16
IPC分类号C02F3/00
摘要
本发明提供了一种可加热的生物水处理罐，上过滤室和下过滤室相互连通，相邻两隔板之间通过连接杆均布固定有若干个生物过滤球，下过滤室和上过滤室之间的过渡通道设有过滤板，上过滤室内设有若干个相互交错的水平隔板，相邻两个水平隔板之间设有弧形滤网。本发明所述的可加热的生物水处理罐具有以下优势：降低了污水处理罐的清洗频率和维护成本，相应地，使得污水处理罐的工作时间延长，污水处理量增多，污水处理能力得到了提高，适于在严寒地区或者寒冷季节使用。
权利要求书

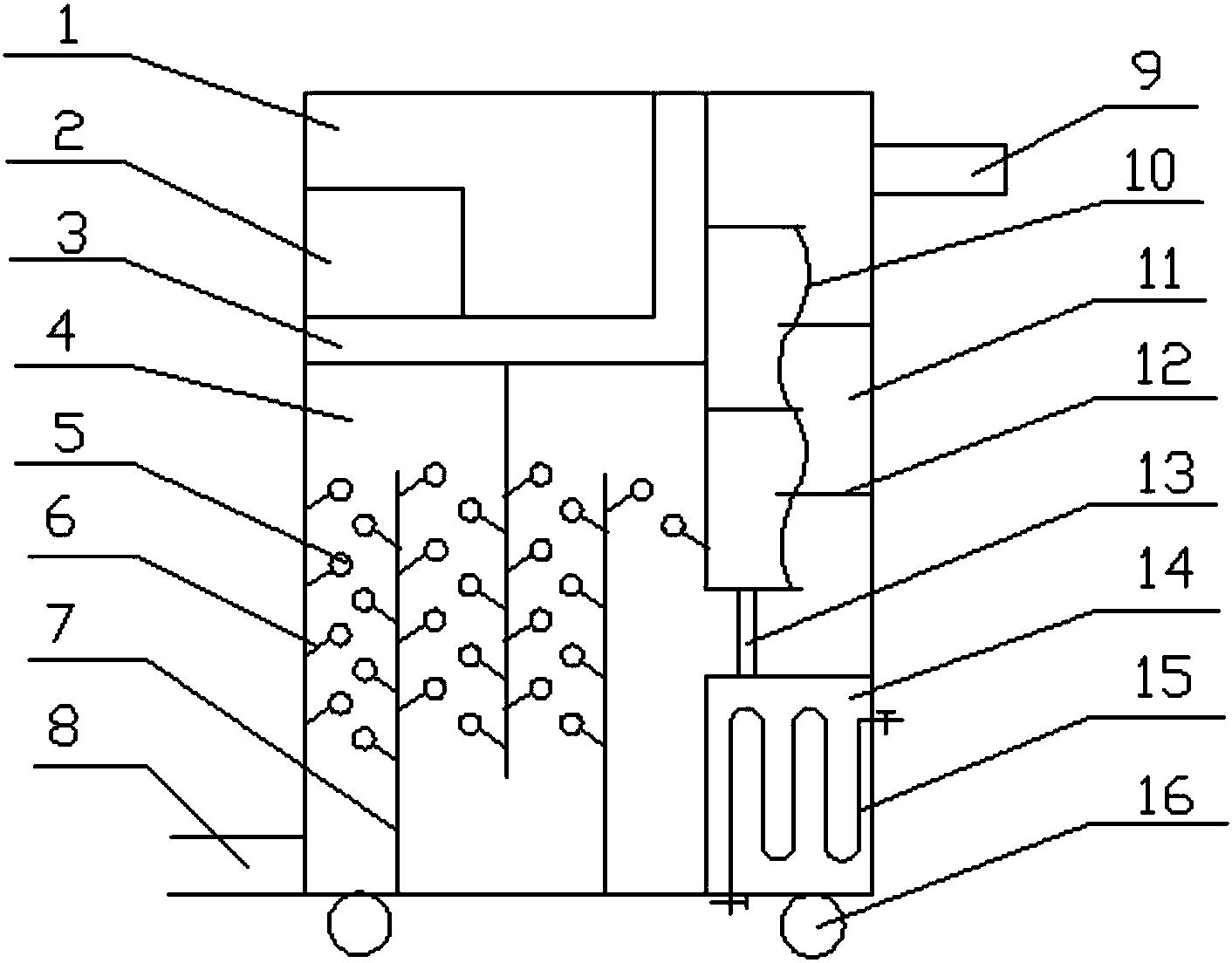

1.一种可加热的生物水处理罐，其特征在于：包括罐体、上加热室(1)、下加热室(14)、下过滤室(4)和上过滤室(11)，所述上加热室(1)设于下过滤室(4)的上方，下加热室(4)设于上过滤室(11)的下方，上过滤室(11)和下过滤室(4)相互连通，上加热室(1)和下加热室(14)分别设于罐体的对角处，下过滤室(4)的底部连通进液管(8)，上过滤室(11)靠上部位置连通出液管(9)，下过滤室(4)内设有若干个相互交错的竖直隔板(7)，相邻两隔板之间通过连接杆(6)均布固定有若干个生物过滤球(5)，下过滤室(4)和上过滤室(11)之间的过渡通道设有过滤板(13)，上过滤室(11)内设有若干个相互交错的水平隔板(12)，相邻两个水平隔板(12)之间设有弧形滤网(10)，罐体的底部设有滚轮(16)。
2.根据权利要求1所述的可加热的生物水处理罐，其特征在于：所述上加热室(1)的底部和贴着上过滤室(11)的一侧紧贴固定有加热片(3)，上加热室(1)内设有供热装置(2)，供热装置(2)连接加热片(3)为其供热。
3.根据权利要求2所述的可加热的生物水处理罐，其特征在于：所述下加热室(14)内设有散热盘管(15)，散热盘管(15)的两端均设有控制阀。
4.根据权利要求1～3任一项所述的可加热的生物水处理罐，其特征在于：所述连接杆(6)连接生物过滤球(5)的一端朝上倾斜。
5.根据权利要求4所述的可加热的生物水处理罐，其特征在于：每个连接杆(6)连接一个或多个生物过滤球(5)。
说明书
一种可加热的生物水处理罐
技术领域
本发明属于水处理设备领域，尤其是涉及一种可加热的生物水处理罐。
背景技术
现有的污水处理设备中，其污水过滤装置常用的为沙石式过滤器，沙石过滤器的体积较大，且过滤器的滤芯容易阻塞板结，导致过滤效果不佳，且板结后需要用大量清水进行反冲洗，反冲洗产生的污水需要再次进行过滤，造成污水处理设备的污水处理效率不高。
发明内容
有鉴于此，本发明旨在提出一种可加热的生物水处理罐，能解决上述技术问题。
为达到上述目的，本发明的技术方案是这样实现的：
一种可加热的生物水处理罐，包括罐体、上加热室、下加热室、下过滤室和上过滤室，所述上加热室设于下过滤室的上方，下加热室设于上过滤室的下方，上过滤室和下过滤室相互连通，上加热室和下加热室分别设于罐体的对角处，下过滤室的底部连通进液管，上过滤室靠上部位置连通出液管，下过滤室内设有若干个相互交错的竖直隔板，相邻两隔板之间通过连接杆均布固定有若干个生物过滤球，下过滤室和上过滤室之间的过渡通道设有过滤板，上过滤室内设有若干个相互交错的水平隔板，相邻两个水平隔板之间设有弧形滤网，罐体的底部设有滚轮。
进一步，所述上加热室的底部和贴着上过滤室的一侧紧贴固定有加热片，上加热室内设有供热装置，供热装置连接加热片为其供热。
进一步，所述下加热室内设有散热盘管，散热盘管的两端均设有控制阀。
进一步，所述连接杆连接生物过滤球的一端朝上倾斜。
进一步，每个连接杆连接一个或多个生物过滤球。
相对于现有技术，本发明所述的可加热的生物水处理罐具有以下优势：降低了污水处理罐的清洗频率和维护成本，相应地，使得污水处理罐的工作时间延长，污水处理量增多，污水处理能力得到了提高，适于在严寒地区或者寒冷季节使用。
