申请日2017.09.28
公开(公告)日2018.02.23
IPC分类号B60S3/04
摘要
一种洗车污水的引流装置涉及污水导流领域。为减少洗车对别人带来的不便，技术方案是：一种洗车污水的引流装置，包括一张长方形橡筋膜，其特征是：橡筋膜的每个角都用一个支撑架支撑起来，即橡筋膜有四个角、支撑架有四个，其中两个支撑架之间的距离小于另外两个支撑架之间距离，使橡筋膜的三个边处于绷直状态并高于地面，另外的一个边贴近地面。橡筋膜的长度为5‑7米，宽为2‑2.5米，厚度为0.5‑2毫米。支撑架由底部的支撑平面和固定在支撑平面中心的支撑柱组成，橡筋膜的每个角都有一个囊状物，每个支撑架的支撑柱插入其中一个囊状物。有益效果：减少家用洗车对环境或者邻里带来的不变或者伤害;装置实用范围较大，有普适性;节家庭成本。
权利要求书

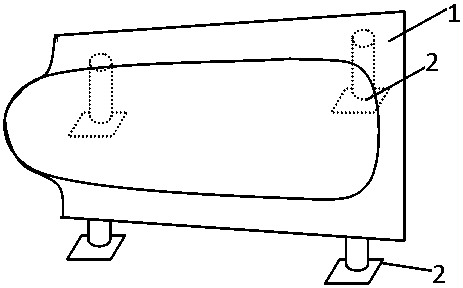

1.一种洗车污水的引流装置，包括一张长方形橡筋膜(1)，其特征是：橡筋膜(1)的每个角都用一个支撑架(2)支撑起来，即橡筋膜(1)有四个角、支撑架(2)有四个，其中两个支撑架(2)之间的距离小于另外两个支撑架(2)之间距离，使橡筋膜(1)的三个边处于绷直状态并高于地面，另外的一个边贴近地面。
2.根据权利要求1所述的一种洗车污水的引流装置，其特征是：橡筋膜(1)的长度为5-7米，宽为2-2.5米，厚度为0.5-2毫米。
3.根据权利要求1所述的一种洗车污水的引流装置，其特征是：支撑架(2)的高度为10-20厘米。
4.根据权利要求1所述的一种洗车污水的引流装置，其特征是：支撑架由底部的(2)的支撑平面(5)和固定在支撑平面(5)中心的支撑柱(4)组成，橡筋膜(1)的每个角都有一个囊状物(3)，每个支撑架(2)的支撑柱(4)插入其中一个囊状物(3)。
5.根据权利要求1所述的一种洗车污水的引流装置，其特征是：橡筋膜(1)的中心有一个圆孔(6)，圆孔(6)的下方连通一根管道。
6.根据权利要求1所述的一种洗车污水的引流装置，其特征是：橡筋膜(1)的边缘有一个漏斗(7)，漏斗(7)的外侧边缘上翘。
说明书
一种洗车污水的引流装置
技术领域
本发明涉及一种污水导流领域。
背景技术
现在都市里，建筑比较拥挤，洗车场相对比较远，运营的成本比较高，导致洗车费比较贵，因此洗车成本比较大：开车前往需要时间和燃料，洗车场需要等待，还有洗车费比较昂贵。如果自己洗车，现有比较多的家用洗车的装置，但是，洗车场地不太好找：在停车场洗车污水横流，影响到临近的车辆，导致临近车辆的司乘人员的脚底弄脏，影响车内的整洁，甚至湿滑的地面容易导致摔伤的风险，导致邻里纠分;如果在马路上洗车，也存在导致清洁工清扫后的整洁地面出现污迹和灰尘，也存在导致行人摔伤风险。
发明内容
为减少洗车给别人带来的不便，本发明设计一种洗车污水的引流装置。
本发明实现发明目的采用的技术方案是：一种洗车污水的引流装置，包括一张长方形橡筋膜，其特征是：橡筋膜的每个角都用一个支撑架支撑起来，即橡筋膜有四个角、支撑架有四个，其中两个支撑架之间的距离小于另外两个支撑架之间距离，使橡筋膜的三个边处于绷直状态并高于地面，另外的一个边贴近地面。
橡筋膜的长度为5-7米，宽为2-2.5米，厚度为0.5-2毫米。支撑架的高度为10-20厘米。支撑架由底部的支撑平面和固定在支撑平面中心的支撑柱组成，橡筋膜的每个角都有一个囊状物，每个支撑架的支撑柱插入其中一个囊状物。橡筋膜的中心有一个圆孔，圆孔的下方连通一根管道。橡筋膜的边缘有一个漏斗，漏斗的外侧边缘上翘。
本发明的有益效果：能够导流污水到下水道或者绿化带，减少家用洗车对环境或者邻里带来的不便或者伤害，因为洗车污水主要是泥沙，对于绿化带而言，其实就是泥土和水，洗车污水相当于对绿化带浇水，家用洗车的水量本身不大，大致在20升左右，绿化带是可以消纳的，因此是可以将洗车污水导流到绿化带;装置的成本不高，重量不大，橡筋有弹性、能够变形，因此能够适合于大多数的平坦的路面，使装置实用范围较大，有普适性。能够节约家用洗车的时间和减少地理位置的限制;节约家庭成本。
