申请日2017.09.27
公开(公告)日2018.01.05
IPC分类号C02F1/00; G01N33/18; G08C17/02
摘要
本发明提供一种污水处理一体化终端设备及污水处理方法，该设备包括数据采集模块、处理器、电源和继电器开关，所述的数据采集模块与处理器连接，所述电源与处理器连接，所述继电器开关与处理器连接。本发明采用污水处理的硬件功能一体化设计，终端硬件集成了采集，处理，控制，通讯于一体，使产品小巧轻便，安装测试方便，可靠性高。
权利要求书

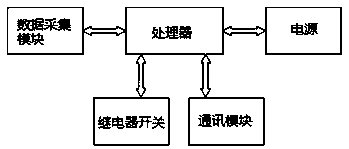

1.一种污水处理一体化终端设备，其特征在于，该设备包括数据采集模块、处理器、电源和继电器开关，所述的数据采集模块与处理器连接，所述电源与处理器连接，所述继电器开关与处理器连接。
2.根据权利要求1所述的一种污水处理一体化终端设备，其特征在于，该设备还包括通讯模块，所述的通讯模块与处理器连接。
3.根据权利要求2所述的一种污水处理一体化终端设备，其特征在于，所述通讯模块为4G远程通讯模块。
4.根据权利要求1所述的一种污水处理一体化终端设备，其特征在于，所述数据采集模块为模拟量数据采集模块。
5.根据权利要求1所述的一种污水处理一体化终端设备，其特征在于，所述处理器为双核数据处理器。
6.一种基于权利要求书1所述设备的污水处理方法，其特征在于，数据采集模块采集现场数据并发送给处理器，处理器对现场数据进行处理分析，并以分析结果为依据通过继电器开关控制添加相应的药剂进行化学处理或者启动搅拌机进行水体搅拌或关闭污水处理池水阀使污水聚集沉淀进行污水处理。
说明书
一种污水处理一体化终端设备及污水处理方法
技术领域
本发明涉及污水处理领域，尤其是涉及一种污水处理一体化终端设备及污水处理方法。
背景技术
现在的污水处理现场广泛采用的硬件设备都使用PLC或工控机为现场处理终端加上数据采集模块采集现场数据，使用开关模块控制开关电机运作，使用网关或是其他通讯模块与服务器进行远程通讯。前述这种硬件结构模式导致污水处理现场数据不能很好的融入到使用厂家的系统中，现场数据不能很好匹配到使用方厂家自有的服务器，污水处理现场数据的安全性，稳定性得不到保证。
发明内容
本发明的目的在于：针对现有技术存在的问题，提供一种污水处理一体化终端设备及污水处理方法，解决现有污水处理的现场数据不能很好匹配到使用方厂家自有的服务器以及污水处理现场数据的安全性、稳定性得不到保证的问题。
本发明的发明目的通过以下技术方案来实现：
一种污水处理一体化终端设备，其特征在于，该设备包括数据采集模块、处理器、电源和继电器开关，所述的数据采集模块与处理器连接，所述电源与处理器连接，所述继电器开关与处理器连接。
优选的，该设备还包括通讯模块，所述的通讯模块与处理器连接。
优选的，所述通讯模块为4G远程通讯模块。
优选的，所述数据采集模块为模拟量数据采集模块。
优选的，所述处理器为双核数据处理器。
一种污水处理方法，数据采集模块采集现场数据并发送给处理器，处理器对现场数据进行处理分析，并以分析结果为依据通过继电器开关控制添加相应的药剂进行化学处理或者启动搅拌机进行水体搅拌或关闭污水处理池水阀使污水聚集沉淀进行污水处理。
与现有技术相比，本发明的有益效果在于：污水处理的硬件功能一体化设计，终端硬件集成了采集，处理，控制，通讯于一体，使产品小巧轻便，安装测试方便，可靠性高。
