申请日2017.09.28
公开(公告)日2018.02.23
IPC分类号C02F9/14
摘要
本发明提出了一种集成式污水处理池，其特征在于：其包括初沉池、集水池、分层生物滴滤池、反硝化滤池、除磷滤池，所述初沉池、所述集水池、所述反硝化滤池、所述除磷滤池环绕在所述分层生物滴滤池的周围，污水依次经所述初沉池、所述集水池、所述分层生物滴滤池、所述反硝化滤池与所述除磷滤池后排放。本发明所提供的集成式污水处理池将初沉池、集水池、分层生物滴滤池、反硝化滤池、除磷滤池整合成一个整体构件，其减少了占地面积，降低了制造成本，具有很好的推广前景。
权利要求书
1.一种集成式污水处理池，其特征在于：其包括初沉池、集水池、分层生物滴滤池、反硝化滤池、除磷滤池，所述初沉池、所述集水池、所述反硝化滤池、所述除磷滤池环绕在所述分层生物滴滤池的周围，污水依次经所述初沉池、所述集水池、所述分层生物滴滤池、所述反硝化滤池与所述除磷滤池后排放。
2.如权利要求1所述的集成式污水处理池，其特征在于：所述初沉池的侧壁上设有第一进水阀和第一出水阀，所述初沉池内设有竖直的约翰逊网，其中：所述第一进水阀经管道连通至所述约翰逊网的内腔，所述第一出水阀连通所述初沉池与所述集水池。
3.如权利要求1所述的集成式污水处理池，其特征在于：所述集水池的底部设有第一提升泵，所述第一提升泵上连接有第一提升管道，所述分层生物滴滤池内设有生物滴滤层，所述生物滴滤层的上方设有布水装置;
所述第一提升管道的一端与所述提升泵连通，所述第一提升管道的另一端延伸至所述分层生物滴滤池的顶部并与所述布水装置连通。
4.如权利要求1所述的集成式污水处理池，其特征在于：
所述分层生物滴滤池的底部设有第二提升泵，所述第二提升泵上连接有第二提升管道;
所述反硝化滤池内设有水平的第一隔板，所述第一隔板上穿设有若干个竖直设置的反硝化柱，所述反硝化柱的上端突出所述第一隔板的上表面，所述反硝化柱的下端与所述反硝化滤池的底部保留有间隙;
所述第二提升管道的一端与所述第二提升泵连通，所述提升管道的另一端穿过所述第一隔板并延伸至所述反硝化滤池的底部。
5.如权利要求4所述的集成式污水处理池，其特征在于：
所述反硝化柱为上下开口的管状结构，其内填充有反硝化填料。
6.如权利要求4所述的集成式污水处理池，其特征在于：
所述反硝化滤池的侧壁上设有第二出水阀，所述第二出水阀高出所述第一隔板的上表面，所述第二出水阀连通所述反硝化滤池和所述除磷滤池;
所述除磷滤池内设有水平的第二隔板，所述第二隔板上穿设有竖直设置的除磷滤筒，所述除磷滤筒的上端突出所述第二隔板的上表面，所述除磷滤筒的下端与所述除磷滤池的底部保持有间隙，所述除磷滤池的侧壁上设有第三出水阀，所述第三出水阀高出所述第二隔板的上表面;
所述第二隔板上穿设有通孔，所述第二隔板的上表面连接有竖直的挡板，所述挡板的左右两侧与所述除磷滤池的侧壁紧密连接，所述通孔位于所述挡板的一侧，所述除磷滤筒与所述第三出水阀位于所述挡板的另一侧;
所述第二出水阀位于所述通孔的正上方，所述挡板的上端高于所述第二出水阀及所述第三出水阀。
7.如权利要求6所述的集成式污水处理池，其特征在于：所述除磷滤筒为上下开口的筒状结构，其内设有层叠的格珊板，相邻格珊板之间填充有除磷填料。
说明书
一种集成式污水处理池
技术领域
本发明涉及污水处理领域，具体涉及一种集成式污水处理池。
背景技术
污水处理是环境工程的主要任务，相关处理工艺有很多，国内外一般都采用生化方法处理生活污水，因为污水的可生化性强。采用生化处理方法的污水处理系统一般包括初沉池、分层生物滴滤池等组件，但是由于这些组件为分散式结构，致使整个污水处理系统占地面积大，制造成本高，难以推广使用。
发明内容
为解决上述技术问题，本发明提出了一种集成式污水处理池，其具体技术方案如下：

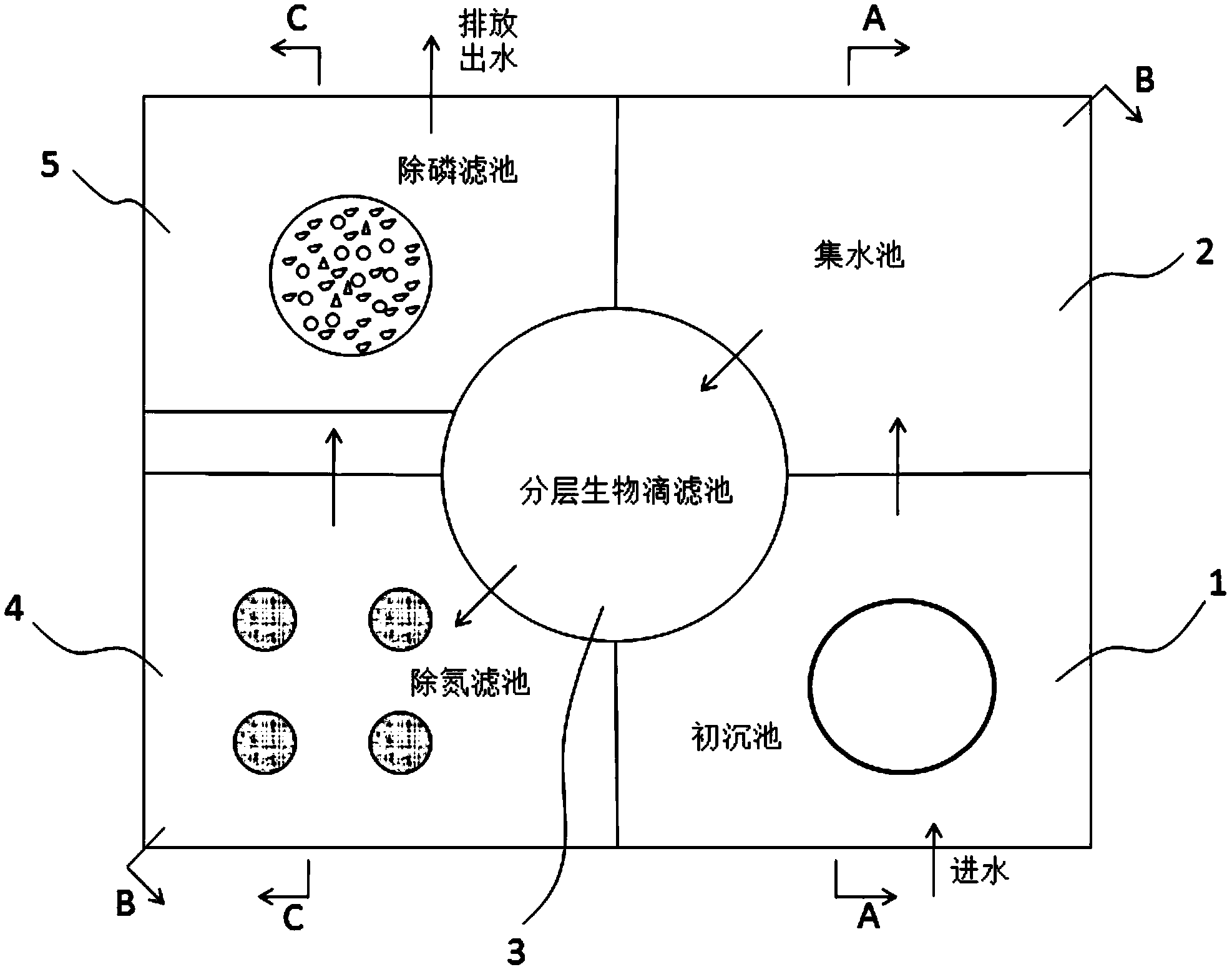

一种集成式污水处理池，其包括初沉池、集水池、分层生物滴滤池、反硝化滤池、除磷滤池，所述初沉池、所述集水池、所述反硝化滤池、所述除磷滤池环绕在所述分层生物滴滤池的周围，污水依次经所述初沉池、所述集水池、所述分层生物滴滤池、所述反硝化滤池与所述除磷滤池后排放。
作为本发明的进一步改进，所述初沉池的侧壁上设有第一进水阀和第一出水阀，所述初沉池内设有竖直的约翰逊网，其中：所述第一进水阀经管道连通至所述约翰逊网的内腔，所述第一出水阀连通所述初沉池与所述集水池。
作为本发明的进一步改进，所述集水池的底部设有第一提升泵，所述第一提升泵上连接有第一提升管道，所述分层生物滴滤池内设有生物滴滤层，所述生物滴滤层的上方设有布水装置;所述第一提升管道的一端与所述提升泵连通，所述第一提升管道的另一端延伸至所述分层生物滴滤池的顶部并与所述布水装置连通。
作为本发明的进一步改进，所述分层生物滴滤池的底部设有第二提升泵，所述第二提升泵上连接有第二提升管道;所述反硝化滤池内设有水平的第一隔板，所述第一隔板上穿设有若干个竖直设置的反硝化柱，所述反硝化柱的上端突出所述第一隔板的上表面，所述反硝化柱的下端与所述反硝化滤池的底部保留有间隙;所述第二提升管道的一端与所述第二提升泵连通，所述提升管道的另一端穿过所述第一隔板并延伸至所述反硝化滤池的底部。
作为本发明的进一步改进，所述反硝化柱为上下开口的管状结构，其内填充有反硝化填料。
作为本发明的进一步改进，所述反硝化滤池的侧壁上设有第二出水阀，所述第二出水阀高出所述第一隔板的上表面，所述第二出水阀连通所述反硝化滤池和所述除磷滤池;所述除磷滤池内设有水平的第二隔板，所述第二隔板上穿设有竖直设置的除磷滤筒，所述除磷滤筒的上端突出所述第二隔板的上表面，所述除磷滤筒的下端与所述除磷滤池的底部保持有间隙，所述除磷滤池的侧壁上设有第三出水阀，所述第三出水阀高出所述第二隔板的上表面;所述第二隔板上穿设有通孔，所述第二隔板的上表面连接有竖直的挡板，所述挡板的左右两侧与所述除磷滤池的侧壁紧密连接，所述通孔位于所述挡板的一侧，所述除磷滤筒与所述第三出水阀位于所述挡板的另一侧;所述第二出水阀位于所述通孔的正上方，所述挡板的上端高于所述第二出水阀及所述第三出水阀。
作为本发明的进一步改进，所述除磷滤筒为上下开口的筒状结构，其内设有层叠的格珊板，相邻格珊板之间填充有除磷填料。
可见，与现有技术相比，本发明所提供的集成式污水处理池将初沉池、集水池、分层生物滴滤池、反硝化滤池、除磷滤池整合成一个整体构件，其减少了占地面积，降低了制造成本，具有很好的推广前景。
