申请日2017.09.28
公开(公告)日2018.02.16
IPC分类号H03H7/01
摘要
本发明公开了一种滤波电路，具体涉及一种能稳定水处理电源的电压电流的电路，包括第一LC滤波电路、第二LC滤波电路、电流互感器、交流电流表、单片机，所述第一LC滤波电路的输出端连接电流互感器的一次绕组一端，电流互感器的一次绕组的另一端连接单片机的第一输入口，电流互感器的二次绕组的两端连接交流电流表的两端，交流电流的输出端连接单片机的第二输入口，单片机的第一输入口连接第二LC滤波电路，第二LC滤波电路的输出端连接负载，单片机第二输出口连接在第二滤波电路的输出端和负载连接的线路上，通过二次滤波对电流中的交流电进行再次剔除，从而达到剔除的效果更好。
权利要求书
1.一种能稳定水处理电源的电压电流的电路，其特征在于，包括第一LC滤波电路、第二LC滤波电路、电流互感器、交流电流表、单片机，所述第一LC滤波电路的输出端连接电流互感器的一次绕组一端，电流互感器的一次绕组的另一端连接单片机的第一输入口，电流互感器的二次绕组的两端连接交流电流表的两端，交流电流的输出端连接单片机的第二输入口，单片机的第一输出口连接第二LC滤波电路，第二LC滤波电路的输出端连接负载，单片机第二输出口连接负载。
2.根据权利要求1所述的一种能稳定水处理电源的电压电流的电路，其特征在于，所述第一LC滤波电路和第二LC滤波电路为CCL型滤波电路。
3.根据权利要求1所述的一种能稳定水处理电源的电压电流的电路，其特征在于，所述单片机为51单片机，型号为AT89C51。
4.根据权利要求1所述的一种能稳定水处理电源的电压电流的电路，其特征在于，所述交流电路表为数字显示交流电流表。
5.根据权利要求1所述的一种能稳定水处理电源的电压电流的电路，其特征在于，所述电流互感器的一次绕组和二次绕组的线圈匝数相同。
说明书
一种能稳定水处理电源的电压电流的电路
技术领域
本发明涉及一种滤波电路，具体涉及一种能稳定水处理电源的电压电流的电路。
背景技术
近年来，随着工业的快速发展，生活水平的迅速提高，污水的排放日渐增多，随着人口的增多，直接饮用水短缺，水处理技术已经成为一个社会各界人士共同关注的话题了，目前国内的水处理技术已经比较完善，水处理需要的是直流电，交流电并不能进行水处理的反应，需要在通电的路上加一个电源的处理设备，称为水处理电源，但是在水处理的过程中对水处理的电源的要求很高，在选用水处理电源的时候，除了考虑成本和适用性意外，还要考虑到稳定性，水处理反应必须是稳定进行，所以需要在接通交流电之后对它进行整流滤波，现有技术都是通过简单的LC电路进行滤波，并不能实现完全清除电流中的交流电，对水处理也会带来一定的影响，影响工作效率。
发明内容
本发明目的在于提供一种能稳定水处理电源的电压电流的电路，解决传统滤波电路对交流电清除不完全的问题。
本发明通过下述技术方案实现：
一种能稳定水处理电源的电压电流的电路，包括第一LC滤波电路、第二LC滤波电路、电流互感器、交流电流表、单片机，所述第一LC滤波电路的输出端连接电流互感器的一次绕组一端，电流互感器的一次绕组的另一端连接单片机的第一输入口，电流互感器的二次绕组的两端连接交流电流表的两端，交流电流的输出端连接单片机的第二输入口，单片机的第一输出口连接第二LC滤波电路，第二LC滤波电路的输出端连接负载，单片机第二输出口连接在第二LC滤波电路的输出端和负载连接的线路上。本水处理电源中的LC滤波电路通过交流电流表测出的交流电，经第二LC滤波电路进行再次滤波，更好的去掉电流里面的交流电，使得输出工作的电流符合要求为直流电。

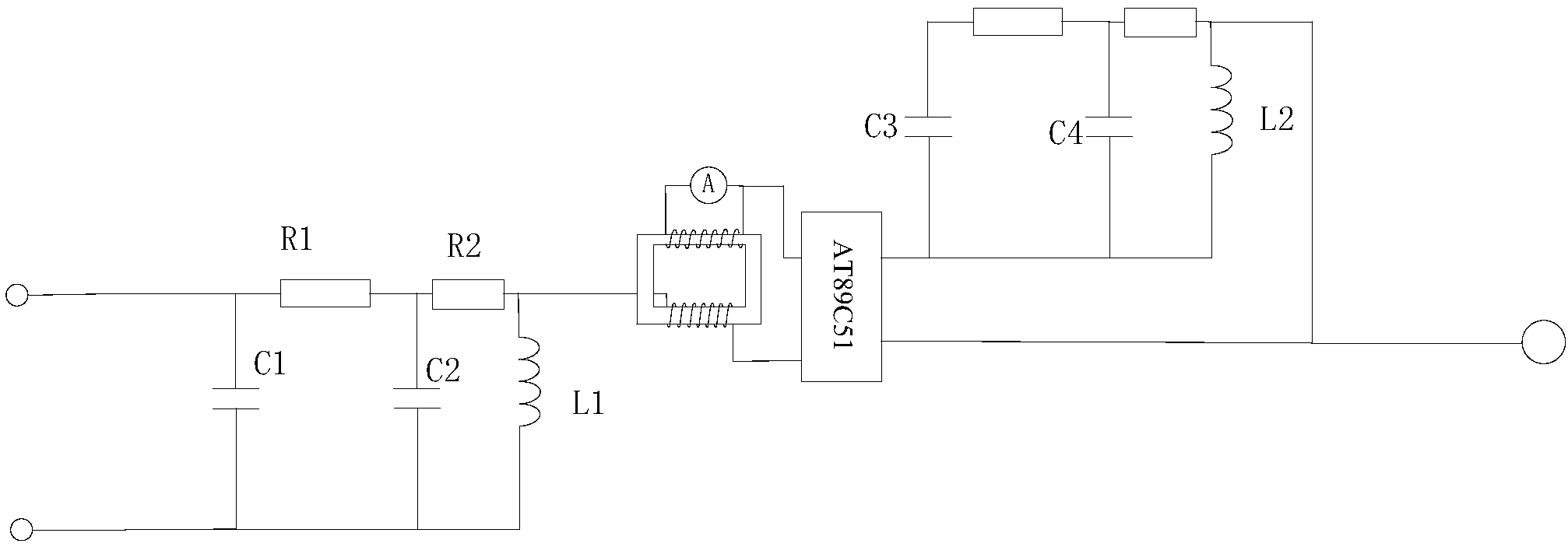

进一步的，所述第一LC滤波电路和第二LC滤波电路为CCL型滤波电路，此第一滤波电路包括电容C1、电容C2和一个电感L1，第二滤波电路包括电容C3、电容C4，对电流的滤波效果更佳。
进一步的，所述单片机为51单片机，型号为AT89C51，此单片机为51单片机功能较为完整的一种型号，符合本电路的要求，而且成本不高。
进一步的，所述交流电路表为数字显示交流电流表，交流数字显示电流表的显示更加清晰，也能更好的将信号传达到单片机中。
进一步的，所述电流互感器的一次绕组和二次绕组的线圈匝数相同，保证交流电流表测到的电流是电路当中的实际电流，得到更真实的数据。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明一种能稳定水处理电源的电压电流的电路，通过二次滤波对电流中的交流电进行再次剔除，从而达到剔除的效果更好;
2、本发明一种能稳定水处理电源的电压电流的电路，电路简单且制作成本低;
3、本发明一种能稳定水处理电源的电压电流的电路，能清晰的看到电路中剩余的交流电大小，更加直观。
