申请日2017.09.28
公开(公告)日2018.02.06
IPC分类号C02F1/52; B01F11/00
摘要
本发明公开了一种高效污水搅拌絮凝处理装置，包括壳体，壳体右侧底端设置有阀门，所述壳体内壁左右对称设置有竖向滑轨，所述竖向滑轨上套装有滑杆，两滑杆之间设置有矩形齿圈，所述滑杆为中空结构，所述矩形齿圈两端固定设置有伸缩杆，伸缩杆套装在滑杆内，矩形齿圈通过两端伸缩杆套装在滑杆上，所述矩形齿圈呈矩形框状，两端设置成半圆弧形，所述矩形齿圈内上下对称设置有水平齿条，所述矩形齿圈中套装有驱动齿轮，所述驱动齿轮套在齿轮轴上，所述齿轮轴上连接有驱动齿轮轴转动的第一电机，本发明提供一种高效污水搅拌絮凝处理装置，结构新颖;本发明巧妙设置搅拌机构和刮料机构，大大提高搅拌效率同时防止粘壁。
权利要求书
1.一种高效污水搅拌絮凝处理装置，包括壳体，其特征在于，壳体右侧底端设置有阀门，所述壳体内壁左右对称设置有竖向滑轨，所述竖向滑轨上套装有滑杆，两滑杆之间设置有矩形齿圈，所述滑杆为中空结构，所述矩形齿圈两端固定设置有伸缩杆，伸缩杆套装在滑杆内，矩形齿圈通过两端伸缩杆套装在滑杆上，所述矩形齿圈呈矩形框状，两端设置成半圆弧形，所述矩形齿圈内上下对称设置有水平齿条，所述矩形齿圈中套装有驱动齿轮，所述驱动齿轮套在齿轮轴上，所述齿轮轴上连接有驱动齿轮轴转动的第一电机，第一电机固定在矩形齿圈外侧设置的密封仓内，所述驱动齿轮为异形齿轮;矩形齿圈上侧和下侧分别设置有搅拌机构和刮料机构，所述矩形齿圈上方壳体内设置有固定架，所述固定架为U形架，固定架下侧两端套装在左右两侧的滑杆上，所述固定架上方壳体上套装有转轴，所述转轴两端套装在壳体左右侧壁设置的轴承上，所述转轴中部设置有U形曲轴，所述曲轴中部套装有轴套，所述固定架中部设置有连杆，所述连杆顶端固定在轴套下侧，所述转轴外侧端部设置有转轴驱动机构，所述转轴驱动机构包括壳体左侧固定设置的机仓，转轴左端伸入机仓内，且转轴左端套装有从动带轮，所述机仓底部设置有主动带轮，所述主动带轮与从动带轮之间套装有传动皮带，所述机仓内底端设置有驱动主动带轮的第二电机，所述刮料机构包括多个刮板，所述刮板设置在矩形齿圈下侧，刮板顶端与矩形齿圈弹性连接;所述刮板顶端铰接在矩形齿圈下侧，所述刮板与矩形齿圈之间设置有抗扭弹簧。
2.根据权利要求1所述的高效污水搅拌絮凝处理装置，其特征在于，所述固定架为圆形杆件构成的支架。
3.根据权利要求1所述的高效污水搅拌絮凝处理装置，其特征在于，所述驱动齿轮外侧设置有三分之一圆弧轮齿。
4.根据权利要求1所述的高效污水搅拌絮凝处理装置，其特征在于，所述矩形齿圈内水平齿条的轮齿和驱动齿轮的轮齿均为斜齿。
5.根据权利要求1所述的高效污水搅拌絮凝处理装置，其特征在于，所述连杆底端通过轴套套装在固定架中部。
6.根据权利要求1所述的高效污水搅拌絮凝处理装置，其特征在于，所述搅拌机构包括搅拌叶轮，所述矩形齿圈上侧固定设置有多个支撑架，支撑架顶端设置有叶轮轴，所述搅拌叶轮套装在叶轮轴上。
说明书
一种高效污水搅拌絮凝处理装置
技术领域
本发明涉及污水处理设备技术领域，具体是一种高效污水搅拌絮凝处理装置。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威肋、人们的饮水安全。因此，对于污水的处理己经迫在眉睫。污水处理(sewage treatment,wastewater treatment):为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农
业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固一液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为按盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
目前用于污水处理的搅拌机构结构呆板，功能单一;尤其是搅拌效果差，另外污水处理过程中容易粘壁。
发明内容
本发明的目的在于提供一种高效污水搅拌絮凝处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

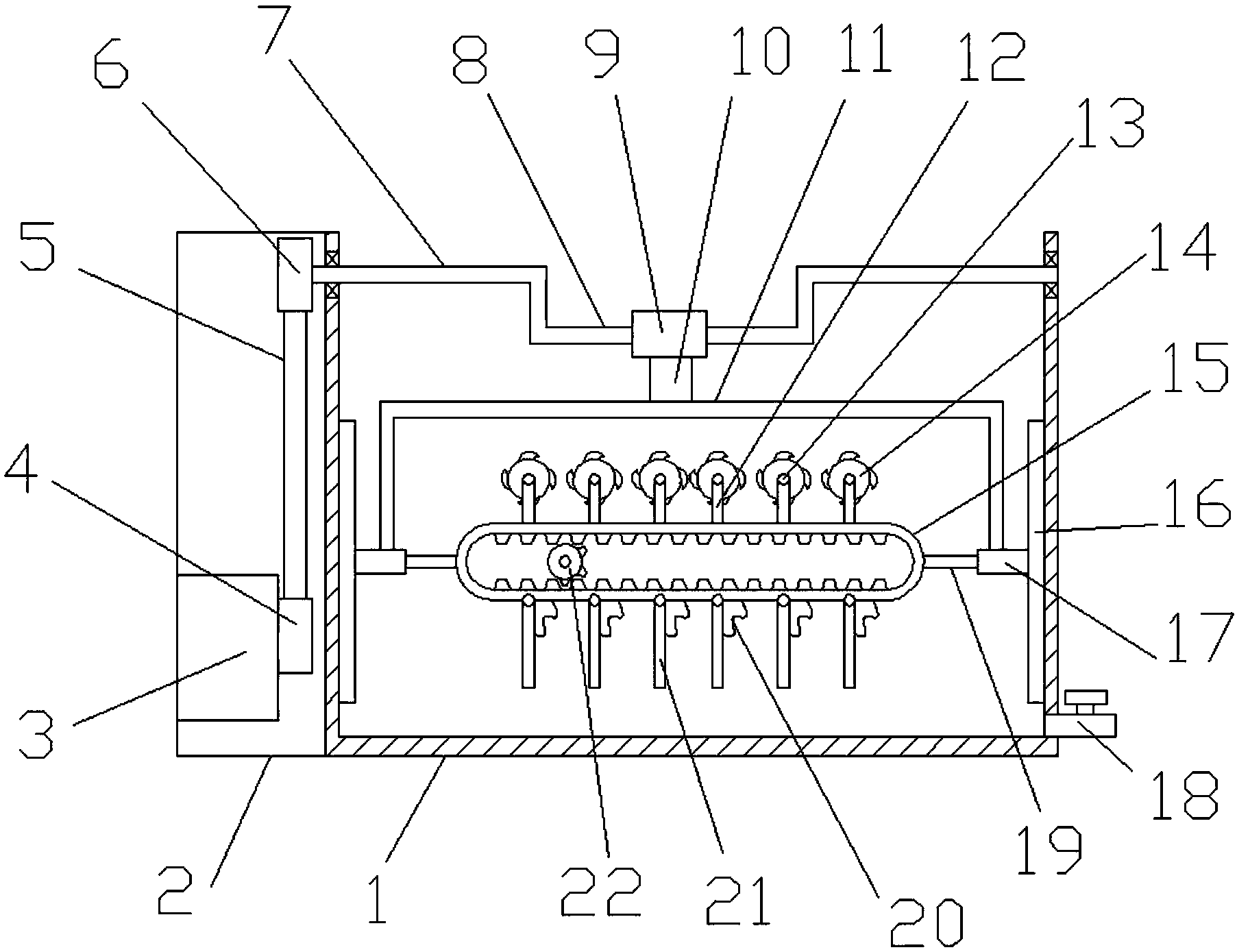

一种高效污水搅拌絮凝处理装置，包括壳体，壳体右侧底端设置有阀门，所述壳体内壁左右对称设置有竖向滑轨，所述竖向滑轨上套装有滑杆，两滑杆之间设置有矩形齿圈，所述滑杆为中空结构，所述矩形齿圈两端固定设置有伸缩杆，伸缩杆套装在滑杆内，矩形齿圈通过两端伸缩杆套装在滑杆上，所述矩形齿圈呈矩形框状，两端设置成半圆弧形，所述矩形齿圈内上下对称设置有水平齿条，所述矩形齿圈中套装有驱动齿轮，所述驱动齿轮套在齿轮轴上，所述齿轮轴上连接有驱动齿轮轴转动的第一电机，第一电机固定在矩形齿圈外侧设置的密封仓内，所述驱动齿轮为异形齿轮;矩形齿圈上侧和下侧分别设置有搅拌机构和刮料机构，所述矩形齿圈上方壳体内设置有固定架，所述固定架为U形架，固定架下侧两端套装在左右两侧的滑杆上，所述固定架上方壳体上套装有转轴，所述转轴两端套装在壳体左右侧壁设置的轴承上，所述转轴中部设置有U形曲轴，所述曲轴中部套装有轴套，所述固定架中部设置有连杆，所述连杆顶端固定在轴套下侧，所述转轴外侧端部设置有转轴驱动机构。
作为本发明进一步的方案：所述固定架为圆形杆件构成的支架。
作为本发明再进一步的方案：所述转轴驱动机构包括壳体左侧固定设置的机仓，转轴左端伸入机仓内，且转轴左端套装有从动带轮，所述机仓底部设置有主动带轮，所述主动带轮与从动带轮之间套装有传动皮带，所述机仓内底端设置有驱动主动带轮的第二电机。
作为本发明再进一步的方案：所述驱动齿轮外侧设置有三分之一圆弧轮齿。
作为本发明再进一步的方案：所述矩形齿圈内水平齿条的轮齿和驱动齿轮的轮齿均为斜齿。
作为本发明再进一步的方案：所述连杆底端通过轴套套装在固定架中部。
作为本发明再进一步的方案：所述搅拌机构包括搅拌叶轮，所述矩形齿圈上侧固定设置有多个支撑架，支撑架顶端设置有叶轮轴，所述搅拌叶轮套装在叶轮轴上。
作为本发明再进一步的方案：所述刮料机构包括多个刮板，所述刮板设置在矩形齿圈下侧，刮板顶端与矩形齿圈弹性连接。
作为本发明再进一步的方案：所述刮板顶端铰接在矩形齿圈下侧，所述刮板与矩形齿圈之间设置有抗扭弹簧。
与现有技术相比，本发明的有益效果是：本发明提供一种高效污水搅拌絮凝处理装置，结构新颖;本发明巧妙设置搅拌机构和刮料机构，大大提高搅拌效率同时防止粘壁。
