申请日2017.09.28
公开(公告)日2018.02.02
IPC分类号C02F9/10
摘要
本发明涉及一种室外污水处理装置，包括发电机一、支撑杆、保护壳、进液管、装置外壳、S型管、高温加热板、斜板、发电机二、发酵池、逆变器以及蓄电池，所述太阳能光伏板上端安装有发电机一，所述发电机一上端固定有风扇板，所述保护壳固定在装置外壳前端面上，所述保护壳内安装有蓄电池以及逆变器，所述装置外壳左端安装有进液管，所述装置外壳右端安装有出液管，所述装置外壳下端安装有支撑腿，所述分隔板固定在装置外壳内部，所述分隔板上设置有连接管，所述连接管上安装有液体泵一，所述分隔板右侧安装有活性炭吸附板二，所述分隔板通过斜板与活性炭吸附板二相连接，本发明废水处理性好，且节能环保，结构简单，便于操作。
权利要求书

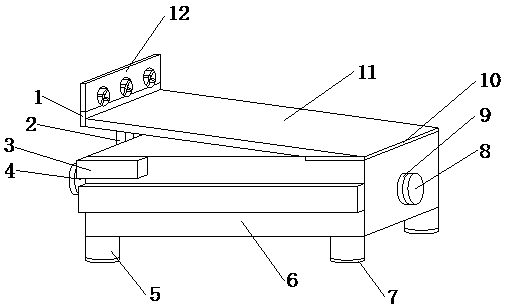

1.一种室外污水处理装置，包括发电机一(1)、支撑杆(2)、保护壳(3)、进液管(4)、支撑腿(5)、装置外壳(6)、橡胶垫(7)、管盖(8)、出液管(9)、活动铰链(10)、太阳能光伏板(11)、风扇板(12)、连接管(13)、分隔板(14)、液体泵一(15)、活性炭吸附板一(16)、活性炭吸附板二(17)、吸水头(18)、液体泵二(19)、紫外线消毒灯板(20)、S型管(21)、高温加热板(22)、斜板(23)、发电机二(24)、发酵池(25)、逆变器(26)以及蓄电池(27)，其特征在于：所述太阳能光伏板(11)安装在装置外壳(6)上端，所述太阳能光伏板(11)左端固定有支撑杆(2)，所述支撑杆(2)下端固定在装置外壳(6)左端，所述太阳能光伏板(11)通过支撑杆(2)与装置外壳(6)相固定，所述太阳能光伏板(11)上端安装有发电机一(1)，所述发电机一(1)上端固定有风扇板(12)，所述保护壳(3)固定在装置外壳(6)前端面上，所述保护壳(3)内安装有蓄电池(27)以及逆变器(26)，所述装置外壳(6)左端安装有进液管(4)，所述装置外壳(6)右端安装有出液管(9)，所述装置外壳(6)下端安装有支撑腿(5)，所述分隔板(14)固定在装置外壳(6)内部，所述分隔板(14)上设置有连接管(13)，所述连接管(13)上安装有液体泵一(15)，所述分隔板(14)右侧安装有活性炭吸附板二(17)，所述分隔板(14)通过斜板(23)与活性炭吸附板二(17)相连接，所述斜板(23)上端固定有活性炭吸附板一(16)，所述活性炭吸附板固定在装置外壳(6)内部顶端，所述活性炭吸附板二(17)右端安装有吸水头(18)，所述吸水头(18)右端安装有S型管(21)，所述S型管(21)上安装有液体泵二(19)，所述S型管(21)右端与出液管(9)相连通，所述发酵池(25)以及发电机二(24)均固定在装置外壳(6)下端面上，所述发酵池(25)有端安装有发电机二(24)，所述发酵池(25)通过气流管与发电机二(24)相连接，所述发电机二(24)与高温加热板(22)以及紫外线消毒灯板(20)电性连接。
2.根据权利要求1所述的一种室外污水处理装置，其特征在于：所述太阳能光伏板(11)通过活动铰链(10)与装置外壳(6)转动连接。
3.根据权利要求1所述的一种室外污水处理装置，其特征在于：所述风扇板(12)通过转轴与发电机一(1)相连接。
4.根据权利要求1所述的一种室外污水处理装置，其特征在于：所述太阳能光伏板(11)以及发电机一(1)与逆变器(26)电性连接，
根据权利要求1所述的一种室外污水处理装置，其特征在于：所述逆变器(26)与蓄电池(27)电性连接。
5.根据权利要求1所述的一种室外污水处理装置，其特征在于：所述蓄电池(27)与紫外线消毒灯板(20)以及高温加热板(22)电性连接。
6.根据权利要求1所述的一种室外污水处理装置，其特征在于：所述进液管(4)以及出液管(9)上均安装有管盖(8)。
7.根据权利要求1所述的一种室外污水处理装置，其特征在于：所述支撑腿(5)设有四个，四个所述支撑腿(5)均固定在装置外壳(6)下端面上。
8.根据权利要求1所述的一种室外污水处理装置，其特征在于：四个所述支撑腿(5)下端均安装有橡胶垫(7)。
说明书
一种室外污水处理装置
技术领域
本发明涉及废水处理产品配件领域，具体为一种室外污水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。 生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
城市生活污水不同于工业废水，可以进行制止或者工业企业的搬迁，解决源头。城市生活污水主要来源于家庭、学校、商业等一系列城市公共场所、公用设施。其来源的广泛性和必然性也使得在污水处理上面临着区域性倾向。而城市生活污水的污染物更是五花八门，但综合其主要含量，多是以有机物为主，其中淀粉、蛋白质、糖类、矿物油等生活垃圾居多，其中，BOD2(生物需氧量)、CODc2(化学需氧量)、TkN(凯氏氮)、TP(总磷)、TN(总氮)等也较高，排入水体后很容易造成水体的富营养化，使得藻类大量生长繁殖，我们平时看到的赤潮和水华就与此有关。而当季节温度原因，藻类代写死亡后，就会使得水域水体腐败发臭水质恶化，也就使得城市生活污水的表现特征和具体成分的含量，也使得我们在处理城市生活污水时，对各个环节有了更加清醒的认知。
传统的废水处理装置结构简单，功能少，耗能大，为了解决上述问题，现推出一种室外污水处理装置。
发明内容
针对现有技术存在的不足，本发明目的是提供一种室外污水处理装置，以解决上述背景技术中提出的问题，本发明使用方便，操作简单，系统性高，实用性强。
为实现上述目的，本发明提供如下技术方案：一种室外污水处理装置，包括发电机一、支撑杆、保护壳、进液管、支撑腿、装置外壳、橡胶垫、管盖、出液管、活动铰链、太阳能光伏板、风扇板、连接管、分隔板、液体泵一、活性炭吸附板一、活性炭吸附板二、吸水头、液体泵二、紫外线消毒灯板、S型管、高温加热板、斜板、发电机二、发酵池、逆变器以及蓄电池，所述太阳能光伏板安装在装置外壳上端，所述太阳能光伏板左端固定有支撑杆，所述支撑杆下端固定在装置外壳左端，所述太阳能光伏板通过支撑杆与装置外壳相固定，所述太阳能光伏板上端安装有发电机一，所述发电机一上端固定有风扇板，所述保护壳固定在装置外壳前端面上，所述保护壳内安装有蓄电池以及逆变器，所述装置外壳左端安装有进液管，所述装置外壳右端安装有出液管，所述装置外壳下端安装有支撑腿，所述分隔板固定在装置外壳内部，所述分隔板上设置有连接管，所述连接管上安装有液体泵一，所述分隔板右侧安装有活性炭吸附板二，所述分隔板通过斜板与活性炭吸附板二相连接，所述斜板上端固定有活性炭吸附板一，所述活性炭吸附板固定在装置外壳内部顶端，所述活性炭吸附板二右端安装有吸水头，所述吸水头右端安装有S型管，所述S管上安装有液体泵二，所述S型管右端与出液管相连通，所述发酵池以及发电机二均固定在装置外壳下端面上，所述发酵池有端安装有发电机二，所述发酵池通过气流管与发电机二相连接，所述发电机二与高温加热板以及紫外线消毒灯板电性连接。
进一步地，所述太阳能光伏板通过活动铰链与装置外壳转动连接。
进一步地，所述风扇板通过转轴与发电机一相连接。
进一步地，所述太阳能光伏板以及发电机一与逆变器电性连接，
进一步地，所述逆变器与蓄电池电性连接。
进一步地，所述蓄电池与紫外线消毒灯板以及高温加热板电性连接。
进一步地，所述进液管以及出液管上均安装有管盖。
进一步地，所述支撑腿设有四个，四个所述支撑腿均固定在装置外壳下端面上。
进一步地，四个所述支撑腿下端均安装有橡胶垫。
与现有技术相比，本发明的有益效果是：因本发明添加了因本发明添加了太阳能光伏板、蓄电池以及逆变器，该设计实现利用太阳能进行发电，达到了节能环保的效果，因本发明添加了发电板、发电机一，该设计实现利用风能进行发电，达到了节能环保的效果，因本发明添加了发酵池以及发电机二，该设计实现利用沼气进行发电，达到了节能环保的效果，因本发明添加了支撑杆以及活动铰链，该设计便于对太阳能光伏板的角度进行调节，便于太阳能光伏板接收到更多的太阳光能，因本发明添加了紫外线消毒灯板，该设计能够利用紫外线进行消毒杀菌，因本发明添加了高温加热器，该设计实现利用高温进行消毒杀菌，因本发明添加了活性炭吸附板一以及活性炭吸附板二，该设计能够多废水进行吸附杀菌，因本发明添加了支撑腿以及橡胶垫，该设计达到了减震的效果，本发明废水处理性好，且节能环保，结构简单，便于操作。
