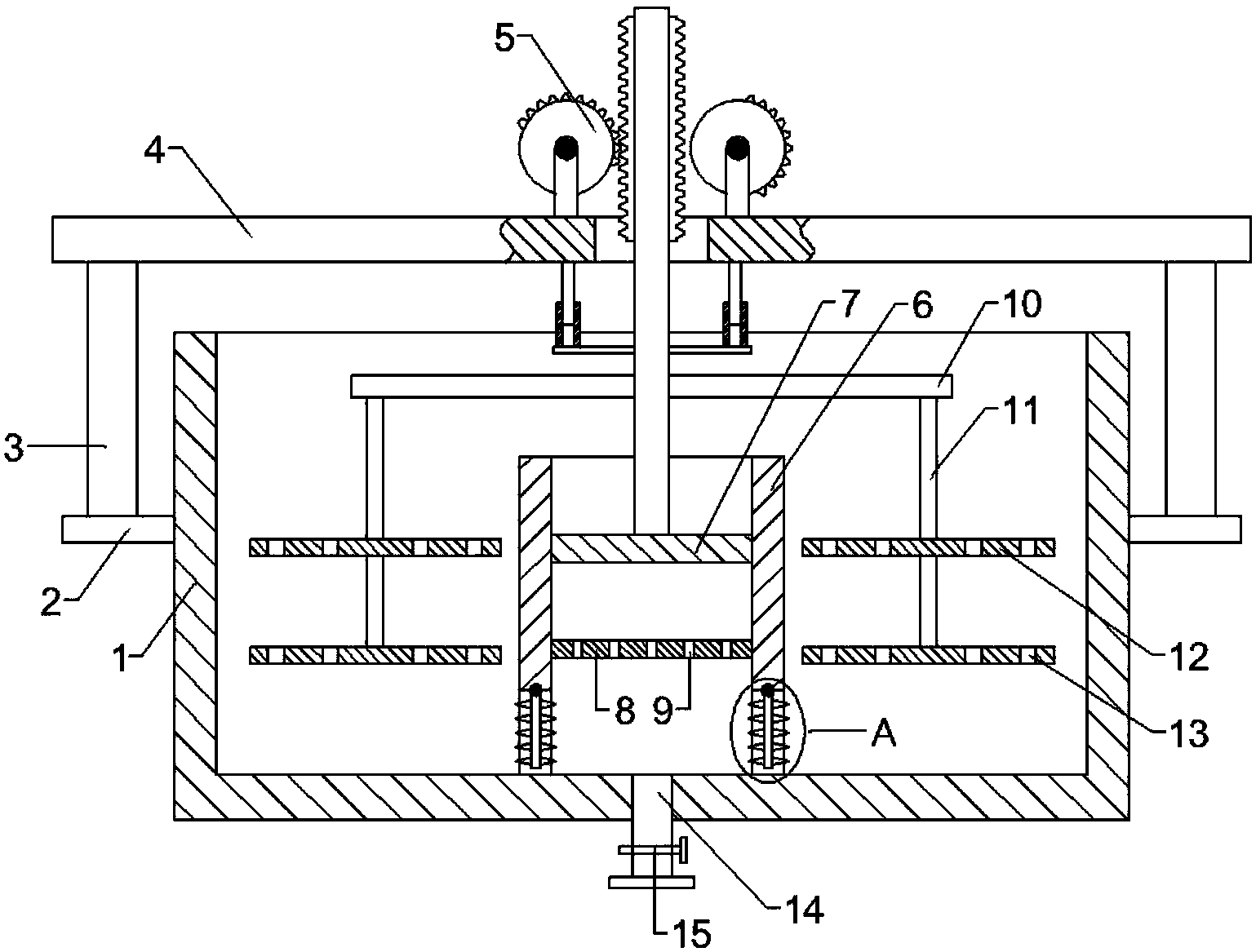

一种具有流动扰动功能的污水处理用设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上均固定连接有支撑柱，两根支撑柱的顶端共同架设有支撑板，支撑板中间处设置有上下运动装置;所述池体内底部中间处固定连接有第一套筒，第一套筒底部侧壁上开设有若干流动通孔，流动通孔顶部的第一套筒上设置有铰链，铰链上转动连接有转动板，转动板上均匀固定连接有若干扰动凸起;所述第一套筒内部设置有压板。本发明的有益效果是当压板向下运动时，对第一套筒的污水进行挤压，则污水会从流动通孔处向外快速冒出，转动板受到阻力会绕铰链转动，转动板上的扰动凸起对污水和絮凝剂进行扰动混合。
权利要求书
1.一种具有流动扰动功能的污水处理用设备，包括池体，其特征在于，所述池体外侧壁上对称固定连接有两个安装座，安装座上均固定连接有支撑柱，两根支撑柱的顶端共同架设有支撑板，支撑板中间处设置有上下运动装置，所述上下运动装置包括运动板，运动板穿过开设在支撑板中间处通孔设置，且运动板底端与压板上侧固定连接，运动板左侧壁和右侧壁分别固定连接有左齿条和右齿条，左齿条左侧的支撑板上和右齿条右侧的支撑板上均固定连接有支撑架，支撑架上均转动连接有转轴，转轴一端与电机输出轴固定连接，转轴上固定连接有齿轮，齿轮上均布置有一半的轮齿，两个齿轮分别与左齿条和右齿条相啮合;所述运动板下部对称固定连接有两个长条形安装板，长条形安装板与支撑板之间固定连接有导向装置;所述导向装置包括第二套筒，第二套筒底端与长条形安装板上侧固定连接，且第二套筒内设置有导向杆，导向杆顶端与支撑板下侧固定连接;所述池体内底部中间处固定连接有第一套筒，第一套筒底部侧壁上开设有若干流动通孔，流动通孔顶部的第一套筒上设置有铰链，铰链上转动连接有转动板，转动板上均匀固定连接有若干扰动凸起;所述第一套筒内部设置有压板，压板上侧中间处与上下运动装置下侧固定连接;所述第一套筒内侧壁上固定连接有固定扰动板，固定扰动板上均匀开设有若干第一扰动通孔。
2.根据权利要求1所述的一种具有流动扰动功能的污水处理用设备，其特征在于，所述池体顶部为敞口状。
3.根据权利要求1所述的一种具有流动扰动功能的污水处理用设备，其特征在于，所述扰动凸起呈三棱锥状。
4.根据权利要求1所述的一种具有流动扰动功能的污水处理用设备，其特征在于，所述导向杆直径等于第二套筒内径。
5.根据权利要求1或4所述的一种具有流动扰动功能的污水处理用设备，其特征在于，所述长条形安装板下侧的运动板侧壁上固定连接有水平杆，水平杆另一端下侧固定连接有竖直杆，竖直杆上固定连接有两个活动扰动板，活动扰动板上均匀开设有若干第二扰动通孔。
6.根据权利要求5所述的一种具有流动扰动功能的污水处理用设备，其特征在于，所述第一扰动通孔与第二扰动通孔的直径为3mm-8mm。
7.根据权利要求1或2所述的一种具有流动扰动功能的污水处理用设备，其特征在于，所述池体底部设置有排污通道，排污通道上设置有阀门。
说明书
一种具有流动扰动功能的污水处理用设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种具有流动扰动功能的污水处理用设备。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
发明内容
本发明的目的在于提供一种具有流动扰动功能的污水处理用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种具有流动扰动功能的污水处理用设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上均固定连接有支撑柱，两根支撑柱的顶端共同架设有支撑板，支撑板中间处设置有上下运动装置，所述上下运动装置包括运动板，运动板穿过开设在支撑板中间处通孔设置，且运动板底端与压板上侧固定连接，运动板左侧壁和右侧壁分别固定连接有左齿条和右齿条，左齿条左侧的支撑板上和右齿条右侧的支撑板上均固定连接有支撑架，支撑架上均转动连接有转轴，转轴一端与电机输出轴固定连接，转轴上固定连接有齿轮，齿轮上均布置有一半的轮齿，两个齿轮分别与左齿条和右齿条相啮合;所述运动板下部对称固定连接有两个长条形安装板，长条形安装板与支撑板之间固定连接有导向装置;所述导向装置包括第二套筒，第二套筒底端与长条形安装板上侧固定连接，且第二套筒内设置有导向杆，导向杆顶端与支撑板下侧固定连接;所述池体内底部中间处固定连接有第一套筒，第一套筒底部侧壁上开设有若干流动通孔，流动通孔顶部的第一套筒上设置有铰链，铰链上转动连接有转动板，转动板上均匀固定连接有若干扰动凸起;所述第一套筒内部设置有压板，压板上侧中间处与上下运动装置下侧固定连接;所述第一套筒内侧壁上固定连接有固定扰动板，固定扰动板上均匀开设有若干第一扰动通孔。
作为本发明进一步的效果是：所述池体顶部为敞口状。
作为本发明再进一步的效果是：所述扰动凸起呈三棱锥状。
作为本发明再进一步的效果是：所述导向杆直径等于第二套筒内径。
作为本发明再进一步的效果是：所述长条形安装板下侧的运动板侧壁上固定连接有水平杆，水平杆另一端下侧固定连接有竖直杆，竖直杆上固定连接有两个活动扰动板，活动扰动板上均匀开设有若干第二扰动通孔。
作为本发明再进一步的效果是：所述第一扰动通孔与第二扰动通孔的直径为3mm-8mm。
作为本发明再进一步的效果是：所述池体底部设置有排污通道，排污通道上设置有阀门。
本发明的有益效果是当压板向下运动时，对第一套筒的污水进行挤压，则污水会从流动通孔处向外快速冒出，转动板受到阻力会绕铰链转动，转动板上的扰动凸起对污水和絮凝剂进行扰动混合;当压板向上运动时，第一套筒内部为空腔状态，则污水会通过流动通孔进入到第一套筒内部，同样也会使转动板绕铰链转动，转动板上布置的扰动凸起对污水和絮凝剂进行有效的搅拌混合处理，提高了污水的絮凝效果;当压板下压时，污水向下运动，第一扰动通孔会对污水进行扰动;同理，当压板向上运动时，污水在通过第一扰动通孔向上运动时也会被扰动形成紊流，进一步地提高了絮凝效果;运动板在上下运动时，活动扰动板上的第二扰动通孔也会对污水和絮凝剂进行扰动，再进一步提高了絮凝效果。
