申请日2016.12.15
公开(公告)日2017.06.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种节能减排型城镇污水处理系统，其结构包括污水产生池、预处理系统、提升泵、膜生化反应器MBR系统、纳滤NF、反渗透RO、浓液处理系统、膜清洗系统、污泥处理系统，所述污水产生池通过原水泵与所述预处理系统相连接，所述预处理系统由调节池、水解酸化池、倒流快速沉淀分流系统和倒流曝气过滤池组成，所述调节池通过水解酸化池与倒流快速沉淀分流系统相连接，所述水解酸化池通过倒流快速沉淀分流系统与倒流曝气过滤池相连接，所述调节池侧端通过提升泵与所述膜生化反应器MBR系统相连接，本实用新型占地面积小、成本较低，自动化程度高，且便于管理，同时节能减排效果好，出水水质能够稳定达标排放。
权利要求书

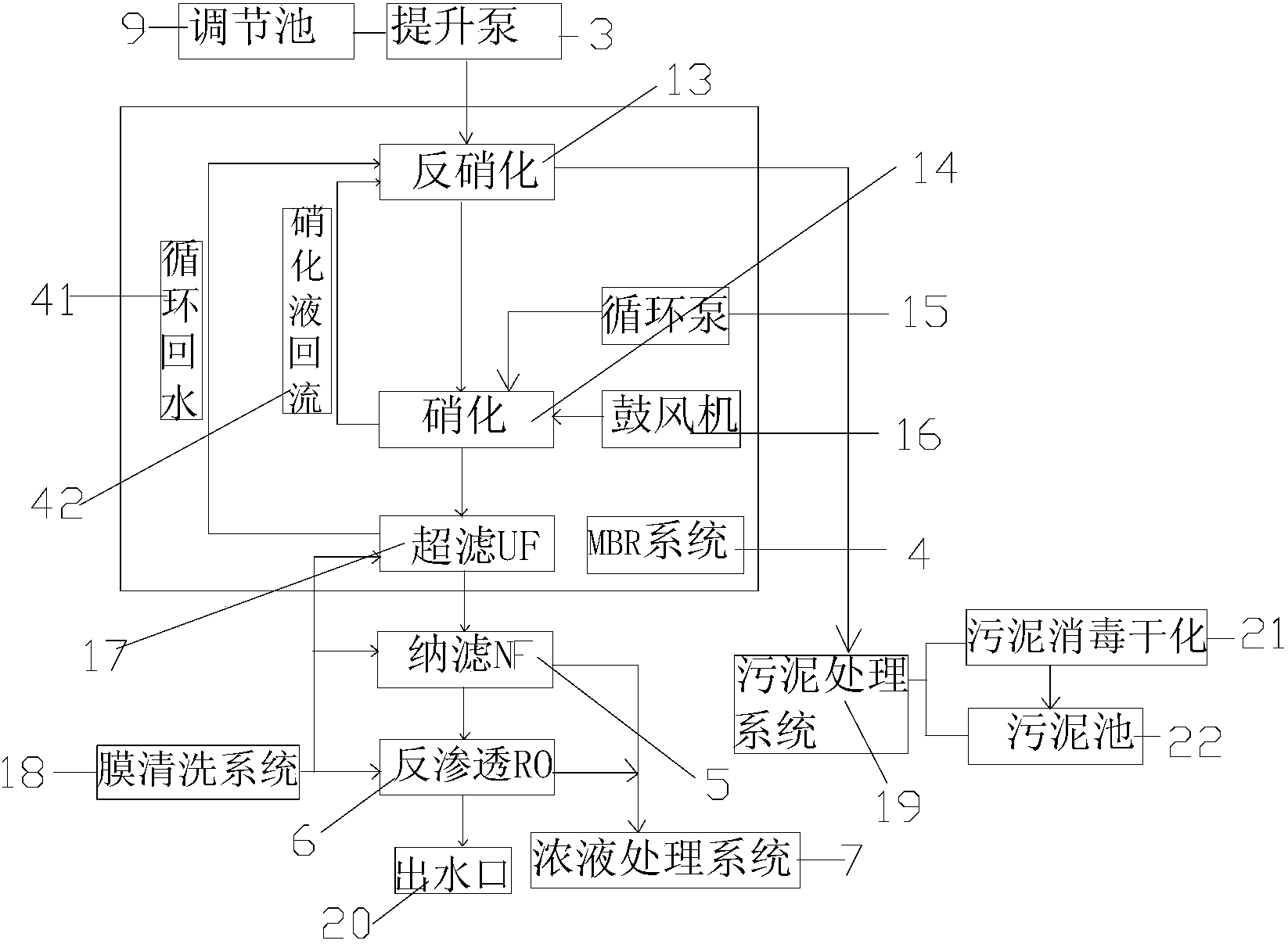

1.一种节能减排型城镇污水处理系统，其特征在于：其结构包括污水产生池(1)、预处理系统(2)、提升泵(3)、膜生化反应器MBR系统(4)、纳滤NF(5)、反渗透RO(6)、浓液处理系统(7)、膜清洗系统(18)、污泥处理系统(19)，所述污水产生池(1)通过原水泵(8)与所述预处理系统(2)相连接，所述预处理系统(2)由调节池(9)、水解酸化池(10)、倒流快速沉淀分流系统(11)和倒流曝气过滤池(12)组成，所述调节池(9)通过水解酸化池(10)与倒流快速沉淀分流系统(11)相连接，所述水解酸化池(10)通过倒流快速沉淀分流系统(11)与倒流曝气过滤池(12)相连接，所述调节池(9)侧端通过提升泵(3)与所述膜生化反应器MBR系统(4)相连接，所述膜生化反应器MBR系统(4)由循环回水(41)和硝化液回流(42)组成，所述循环回水(41)上设有循环泵(15)和鼓风机(16)，所述硝化液回流(42)上设有反硝化(13)、硝化(14)和超滤UF(17)，所述循环泵(15)和鼓风机(16)与硝化(14)相连接，所述硝化(14)下端与超滤UF(17)相连接，所述超滤UF(17)通过反硝化(13)与硝化(14)相连接，所述反硝化(13)侧端上设有污泥处理系统(19)，所述污泥处理系统(19)由污泥消毒干化(21)和污泥池(22)组成，所述超滤UF(17)下端设有纳滤NF(5)，所述纳滤NF(5)通过纳滤NF(5)与反渗透RO(6)相连接，所述浓液处理系统(7)装设在纳滤NF(5)的侧端上，所述纳滤NF(5)通过反渗透RO(6)与所述浓液处理系统(7)相连接，所述超滤UF(17)侧方设有膜清洗系统(18)。
2.根据权利要求1所述的一种节能减排型城镇污水处理系统，其特征在于：倒流曝气过滤池(12)通过原水泵(8)与所述污水产生池(1)相连接。
3.根据权利要求1所述的一种节能减排型城镇污水处理系统，其特征在于：所述调节池(9)通过提升泵(3)与反硝化(13)相连接。
4.根据权利要求1所述的一种节能减排型城镇污水处理系统，其特征在于：所述污泥消毒干化(21)和污泥池(22)相连接。
5.根据权利要求1所述的一种节能减排型城镇污水处理系统，其特征在于：所述反渗透RO(6)下方设有出水口(20)，所述纳滤NF(5)通过反渗透RO(6)与出水口(20)相连接。
6.根据权利要求1所述的一种节能减排型城镇污水处理系统，其特征在于：所述纳滤NF(5)、反渗透RO(6)和浓液处理系统(7)、所述超滤UF(17)均与膜清洗系统(18)相连接。
说明书
一种节能减排型城镇污水处理系统
技术领域
本实用新型是一种节能减排型城镇污水处理系统，属于环保技术领域。
背景技术
随着我国城乡建设的迅速发展，城乡污水越来越多，污水的成分复杂多变，污水排放对生态环境的破坏也日益明显，给城乡污水处理厂的处理能力带来了巨大的压力。工业化生产和城乡居民的废水排放量也在日益上升，严重影响了城镇居民的生活品质。对城乡排污水的治理也成为我们至关重要的问题之一，长时间以来，我国农村给水项目发展不平衡，给水设备普及率相当的低，给水工程设备水平很低。许多城镇和村庄依赖地表水，但是随着经济的发展农村也进驻了许多工业企业，工业企业对水的污染也在不断加剧，农村给水能力不断下降。另一方面农村生活污水不经过处理，直接排放到自然的水体中，而工业废水只能有少量经过轻度处理后排放，再加上农业污染的日益严重，农村生活用水面临着很大的挑战，农村生活给排水形势越发严重。
现有公开技术申请号为：CN201520558082.1的一种小型城镇污水处理回用系统，包括格栅间、酸化池、生物反应池、曝气生物滤池、缓冲水池、清水池、消毒池，其中格栅间通过提升水泵及管道与酸化池相连接，酸化池通过管道与生物反应池相连接，生物反应池出水通过管道与曝气生物滤池相连接，曝气生物滤池的出水口通过管道与清水池入水口和缓冲水池入水口相连接，缓冲水池通过管道与酸化池相连接，清水池通过管道与消毒池相连接，消毒池出水达到城镇污水处理厂污染物排放一级A标准或中水标准。本实用新型提供的污水处理系统工艺主体采用高效生物反应池，池内设有一体化污水污泥净化装置，该装置能有序释放优势高效微生物，将进入城镇污水处理厂的污水在表面曝气环境下进行处理，处理效率高，投资省，运行费用低，处理过程中无臭气产生，可实现污泥的零排放，可以很好地满足小型城镇污水处理厂污水处理需要。现有的城镇污水处理系统占地面积大、成本高，自动化程度低，不便于管理，且节能减排效果不佳，出水水质无法稳定达标排放。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种节能减排型城镇污水处理系统，以解决现有的城镇污水处理系统占地面积大、成本高，自动化程度低，不便于管理，且节能减排效果不佳，出水水质无法稳定达标排放。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种节能减排型城镇污水处理系统，其结构包括污水产生池、预处理系统、提升泵、膜生化反应器MBR系统、纳滤NF、反渗透RO、浓液处理系统、膜清洗系统、污泥处理系统，所述污水产生池通过原水泵与所述预处理系统相连接，所述预处理系统由调节池、水解酸化池、倒流快速沉淀分流系统和倒流曝气过滤池组成，所述调节池通过水解酸化池与倒流快速沉淀分流系统相连接，所述水解酸化池通过倒流快速沉淀分流系统与倒流曝气过滤池相连接，所述调节池侧端通过提升泵与所述膜生化反应器MBR系统相连接，所述膜生化反应器MBR系统由循环回水和硝化液回流组成，所述循环回水上设有循环泵和鼓风机，所述硝化液回流上设有反硝化、硝化和超滤UF，所述循环泵和鼓风机与硝化相连接，所述硝化下端与超滤UF相连接，所述超滤UF通过反硝化与硝化相连接，所述反硝化侧端上设有污泥处理系统，所述污泥处理系统由污泥消毒干化和污泥池组成，所述超滤UF下端设有纳滤NF，所述纳滤NF通过纳滤NF与反渗透RO相连接，所述浓液处理系统装设在纳滤NF的侧端上，所述纳滤NF通过反渗透RO与所述浓液处理系统相连接，所述超滤UF侧方设有膜清洗系统。
进一步地，倒流曝气过滤池通过原水泵与所述污水产生池相连接。
进一步地，所述调节池通过提升泵与反硝化相连接。
进一步地，所述污泥消毒干化和污泥池相连接。
进一步地，所述反渗透RO下方设有出水口，所述纳滤NF通过反渗透RO与出水口相连接。
进一步地，所述纳滤NF、反渗透RO和浓液处理系统、所述超滤UF均与膜清洗系统相连接。
本实用新型的有益效果：占地面积小、成本较低，自动化程度高，且便于管理，同时节能减排效果好，出水水质能够稳定达标排放。
