申请日2016.12.15
公开(公告)日2017.06.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种城镇污水深度处理系统，其结构包括粗细格栅处理池、调节池、进水口、外壳、曝气机、缺氧区、推流器、好氧区、厌氧区、出水口、污泥脱水机、沉淀池和消毒池，所述粗细格栅处理池与调节池相连接，所述调节池下端设有进水口，所述粗细格栅处理池通过节池与进水口相连接，所述进水口下端设有外壳，所述厌氧区固定装设在所述外壳的中心端，所述厌氧区上下两侧均设有曝气机、缺氧区和推流器、好氧区，所述上端的曝气机通过好氧区与缺氧区相连接，所述缺氧区通过推流器与厌氧区下端的缺氧区相连接，本实用新型经过深度处理进行排放，同时污水处理流程短，占地面积小，有效的降低了运行费用，适合城镇污水的处理。
权利要求书

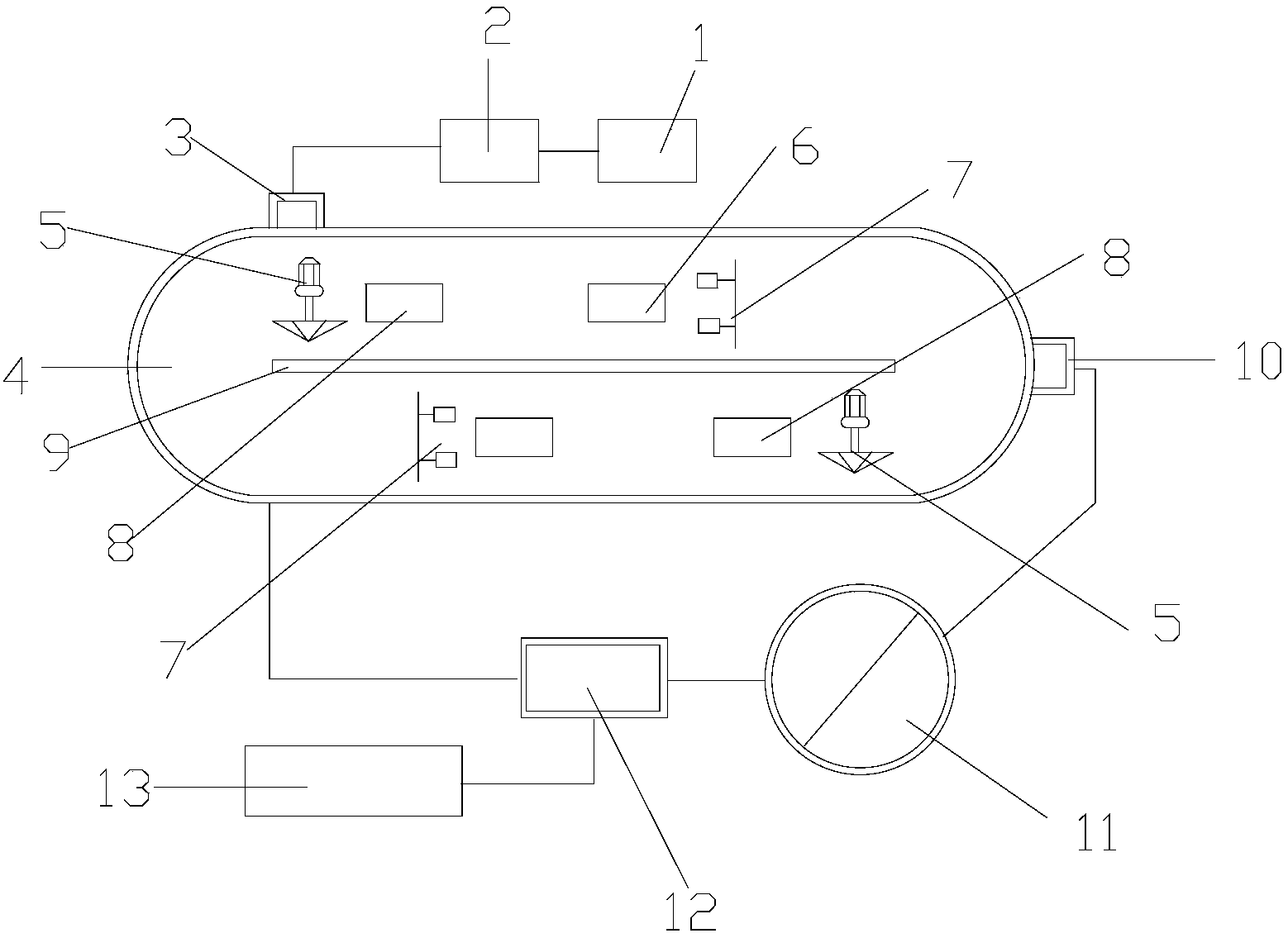

1.一种城镇污水深度处理系统，其特征在于：其结构包括粗细格栅处理池(1)、调节池(2)、进水口(3)、外壳(4)、曝气机(5)、缺氧区(6)、推流器(7)、好氧区(8)、厌氧区(9)、出水口(10)、污泥脱水机(11)、沉淀池(12)和消毒池(13)，所述粗细格栅处理池(1)与调节池(2)相连接，所述调节池(2)下端设有进水口(3)，所述粗细格栅处理池(1)通过节池(2)与进水口(3)相连接，所述进水口(3)下端设有外壳(4)，所述厌氧区(9)固定装设在所述外壳(4)的中心端，所述厌氧区(9)上下两侧均设有曝气机(5)、缺氧区(6)和推流器(7)、好氧区(8)，所述上端的曝气机(5)通过好氧区(8)与缺氧区(6)相连接，所述缺氧区(6)通过推流器(7)与厌氧区(9)下端的缺氧区(6)相连接，所述外壳(4)的右侧端上设有出水口(10)，所述好氧区(8)通过曝气机(5)与出水口(10)相连接，所述出水口(10)下端与污泥脱水机(11)相连接，所述污泥脱水机(11)左侧设有沉淀池(12)，所述沉淀池(12)与外壳(4)上的好氧区(8)相连接，所述沉淀池(12)下端设有消毒池(13)，所述消毒池(13)通过沉淀池(12)与污泥脱水机(11)相连接。
2.根据权利要求1所述的一种城镇污水深度处理系统，其特征在于：所述厌氧区(9)下侧的缺氧区(6)通过好氧区(8)与所述曝气机(5)相连接。
3.根据权利要求1所述的一种城镇污水深度处理系统，其特征在于：所述厌氧区(9)装设在缺氧区(6)和好氧区(8)的中心。
4.根据权利要求1所述的一种城镇污水深度处理系统，其特征在于：所述好氧区(8)上固定设有MBR膜组件。
5.根据权利要求1所述的一种城镇污水深度处理系统，其特征在于： 所述消毒池(13)为紫外线消毒池结构。
说明书
一种城镇污水深度处理系统
技术领域
本实用新型是一种城镇污水深度处理系统，属于城镇污水处理技术领域。
背景技术
城镇污水指城镇居民生活污水，机关、学校、医院、商业服务机构及各种公共设施排水，以及允许排入城镇污水收集系统的工业废水和初期雨水等。
现有公开技术申请号为：CN201120427459.1的一种污水处理设备技术领域，尤其是涉及一种尾矿坝污泥污水处理装置。目的在于，达到精简工艺流程、减少基本建设投资、降低处理成本、等目的。为达目的：一种尾矿坝污泥污水处理装置，包括加药系统、温度调节反应器、磁化分离器、污泥压榨机以及干泥固化装置组成，其中加药系统配有可调节药量大小的蠕动泵，温度调节反应器采用高频电磁原理;磁化分离器上部为物理磁化部件，下部为电磁磁化部件，污泥压榨机采用在机体容器内增大压力压强的方式，使污泥的含水率进一步降低，接着通过传送带或者运输设备进入干泥固化装置。干泥固化装置里配有固化剂和一定比例的水泥，将半干化泥饼通过打碎、搅拌配合模具制成砖体及铺路辅料。现有的城镇污水处理程序复杂，占地面积大，因此运行费用较高，同时不经过深度处理进行排放。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种城镇污水深度处理系统，以解决现有的城镇污水处理程序复杂，占地面积大，因此运行费用较高，同时不经过深度处理进行排放。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种城镇污水深度处理系统，其结构包括粗细格栅处理池、调节池、进水口、外壳、曝气机、缺氧区、推流器、好氧区、厌氧区、出水口、污泥脱水机、沉淀池和消毒池，所述粗细格栅处理池与调节池相连接，所述调节池下端设有进水口，所述粗细格栅处理池通过节池与进水口相连接，所述进水口下端设有外壳，所述厌氧区固定装设在所述外壳的中心端，所述厌氧区上下两侧均设有曝气机、缺氧区和推流器、好氧区，所述上端的曝气机通过好氧区与缺氧区相连接，所述缺氧区通过推流器与厌氧区下端的缺氧区相连接，所述外壳的右侧端上设有出水口，所述好氧区通过曝气机与出水口相连接，所述出水口下端与污泥脱水机相连接，所述污泥脱水机左侧设有沉淀池，所述沉淀池与外壳上的好氧区相连接，所述沉淀池下端设有消毒池，所述消毒池通过沉淀池与污泥脱水机相连接。
进一步地，所述厌氧区下侧的缺氧区通过好氧区与所述曝气机相连接。
进一步地，所述厌氧区装设在缺氧区和好氧区的中心。
进一步地，所述好氧区上固定设有MBR膜组件。
进一步地，所述消毒池为紫外线消毒池结构。
本实用新型的有益效果：经过深度处理进行排放，同时污水处理流程短，占地面积小，有效的降低了运行费用，适合城镇污水的处理。
