申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号C02F1/32; C02F103/02
摘要
本实用新型公开了一种用于矿泉水处理的预消毒装置，包括沉淀罐、处理罐，沉淀罐底部设置为尖锥端向下的圆锥状，该尖锥端设置有带有阀门的排水管;还包括水泵、与水泵上水端连通的进水管、以及与水泵出水端连通的出水管，所述进水管连通至沉淀罐内，所述出水管连通至所述处理罐内;所述处理罐内设置有螺旋状的过滤管，过滤管由石英玻璃材料制成，所述过滤管的进水端与出水管连通，所述过滤管的出水端延伸至处理罐外侧;所述过滤管内部充填有陶粒，所述陶粒的粒径沿着水流前进方向逐渐降低;所述处理罐内部侧壁设置有若干第一紫外线灯管。本实用新型用以解决现有技术中对矿泉水的预处理不够彻底的问题，实现改善矿泉水预处理效果的目的。
权利要求书
1.一种用于矿泉水处理的预消毒装置，包括沉淀罐(1)、处理罐(2)，其特征在于，所述沉淀罐(1)底部设置为尖锥端(11)向下的圆锥状，该尖锥端(11)设置有带有阀门(7)的排水管(8);还包括水泵(3)、与水泵(3)上水端连通的进水管(31)、以及与水泵(3)出水端连通的出水管(32)，所述进水管(31)连通至沉淀罐(1)内，所述出水管(32)连通至所述处理罐(2)内;所述处理罐(2)内设置有螺旋状的过滤管(4)，过滤管(4)由石英玻璃材料制成，所述过滤管(4)的进水端与出水管(32)连通，所述过滤管(4)的出水端延伸至处理罐(2)外侧;所述过滤管(4)内部充填有陶粒，所述陶粒的粒径沿着水流前进方向逐渐降低;所述处理罐(2)内部侧壁设置有若干第一紫外线灯管(9)。
2.根据权利要求1所述的一种用于矿泉水处理的预消毒装置，其特征在于，所述过滤管(4)按照总长度均分为N段，每段内充填的陶粒粒径相等;沿着水流前进方向，每段过滤管(4)内部充填的陶粒粒径均小于前一段内所充填的粒径，其中N为大于等于2的整数。
3.根据权利要求1所述的一种用于矿泉水处理的预消毒装置，其特征在于，所述过滤管(4)的螺旋内部设置有第二紫外线灯管(10)。
4.根据权利要求1所述的一种用于矿泉水处理的预消毒装置，其特征在于，所述沉淀罐(1)顶部设置有投料口(5)。
5.根据权利要求1所述的一种用于矿泉水处理的预消毒装置，其特征在于，所述沉淀罐(1)顶部设置有通风装置(6)。
6.根据权利要求5所述的一种用于矿泉水处理的预消毒装置，其特征在于，所述通风装置(6)为换气扇。
说明书
一种用于矿泉水处理的预消毒装置
技术领域
本实用新型涉及矿泉水处理领域，具体涉及一种用于矿泉水处理的预消毒装置。
背景技术
矿泉水是含有溶解的矿物质或较多气体的水，国家标准中规定的九项界限指标包括锂、锶、锌、硒、溴化物、碘化物、偏硅酸、游离二氧化碳和溶解性总固体，矿泉水中必须有一项或一项以上达到界限指标的要求，其要求含量分别为(单位：mg/L)：锂、锶，锌、碘化物均≥0.2，硒≥0.01，溴化物≥1.0，偏硅酸≥25，游离二氧化碳≥250和溶解性总固体≥1000。市场上大部分矿泉水属于锶(Sr)型和偏硅酸型，同时也有其他矿物质成份的矿泉水。随着中国经济社会的发展，人们生活水平的提高，对于矿泉水的需求量也越来越大。但是我国人均矿泉水消费量仍然是世界上最低的国家之一，城镇居民人均消费量还不到10升。所以，我国矿泉水的消费市场潜力是很大的。现有技术中，对于直接抽取的地下矿泉水，需要首先进行除杂的处理，但是现有的处理过程大都是通过多层滤网进行过滤，该预处理方式单一，除杂效果有限，容易造成杂物祛除不够彻底，为后续的处理步骤带来影响。
实用新型内容
本实用新型的目的在于提供一种用于矿泉水处理的预消毒装置，以解决现有技术中对矿泉水的预处理不够彻底的问题，实现改善矿泉水预处理效果的目的。
本实用新型通过下述技术方案实现：

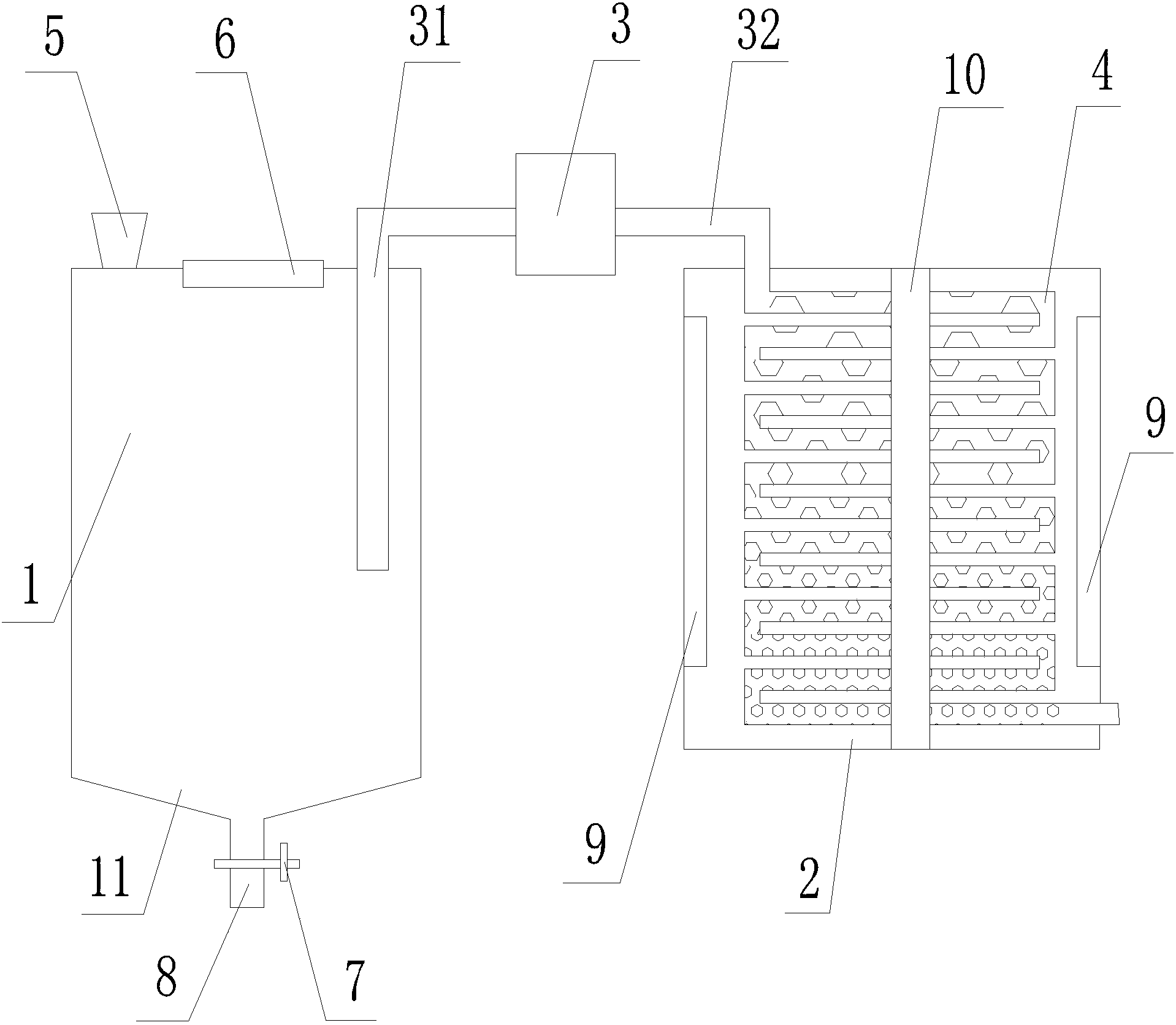

一种用于矿泉水处理的预消毒装置，包括沉淀罐、处理罐，所述沉淀罐底部设置为尖锥端向下的圆锥状，该尖锥端设置有带有阀门的排水管;还包括水泵、与水泵上水端连通的进水管、以及与水泵出水端连通的出水管，所述进水管连通至沉淀罐内，所述出水管连通至所述处理罐内;所述处理罐内设置有螺旋状的过滤管，过滤管由石英玻璃材料制成，所述过滤管的进水端与出水管连通，所述过滤管的出水端延伸至处理罐外侧;所述过滤管内部充填有陶粒，所述陶粒的粒径沿着水流前进方向逐渐降低;所述处理罐内部侧壁设置有若干第一紫外线灯管。
针对现有技术中对矿泉水的预处理不够彻底的问题，本实用新型提出一种用于矿泉水处理的预消毒装置，所述沉淀罐用于沉淀抽取的原水，使得大型的杂物或泥沙直接下沉至底部。由于沉淀罐底部设置为圆锥状且尖锥朝下，因此沉淀的杂物在重力作用下会堆积在尖锥端、乃至进入所述排水管中，排水管与尖锥端连通，仅需打开阀门，即能将杂物排走、同时排走沉淀罐内剩余的水，便于对沉淀罐进行清洁整理。沉淀过后的水经水泵作用抽取至处理罐内、进入过滤管中。现有的多层滤网式的过滤设备，水流均是自上而下通过多层的滤网，流动距离短，过滤效果有限。而本申请中过滤管设置为螺旋状，水流在其中的流动距离显著增大，同时过滤管内充填有作为过滤填料的陶粒，水流自流动方向，所通过的陶粒粒径逐渐降低，即是陶粒间的缝隙也会逐渐变小，从而实现将杂物由大到小的逐步过滤掉的效果，由于螺旋状的过滤管的线性距离远大于传统的层状滤网，过滤的稳定性得到明显改善，整个矿泉水的预处理效果也会明显得到提高。此外，本实用新型在处理罐内部侧壁设置有若干第一紫外线灯管，同时过滤管由石英玻璃材料制成。紫外线具有良好的杀菌效果，能够快速的杀灭从野外抽取的矿泉水中的细菌、微生物等微观生命体，对矿泉水进行有效的消毒杀菌，同时石英玻璃对紫外线的折射率小，紫外线的穿透程度高，因此使用石英玻璃制作过滤管，能够提高对紫外线的利用效率，降低对紫外线的阻挡，确保第一紫外线灯管所发出的紫外线灯光能够得到有效的利用。
优选的，所述过滤管按照总长度均分为N段，每段内充填的陶粒粒径相等;沿着水流前进方向，每段过滤管内部充填的陶粒粒径均小于前一段内所充填的粒径，其中N为大于等于2的整数。即是将陶粒按照粒径分为N种，按照粒径由大到小的顺序依次充填在过滤管中，实现将杂物由大到小的逐步过滤掉的效果。
进一步的，所述过滤管的螺旋内部设置有第二紫外线灯管。即是第二紫外线灯管位于螺旋的中心，过滤管围绕设置在第二紫外线灯管外围，通过第二紫外线灯管从内向外的发出紫外线对过滤管进行照射，以此对过滤管内流动的矿泉水进行照射杀菌，从而配合第一紫外线灯管对过滤管进行全方位的照射，使得杀菌更加充分。
进一步的，所述沉淀罐顶部设置有投料口。对于一些矿物含量较重或酸碱度不适于饮用需要进行调整的矿泉水，还需要在预处理阶段就进行加料调整。因此在沉淀罐顶部设置投料口，便于方便的进行处理。
进一步的，所述沉淀罐顶部设置有通风装置。以保证沉淀罐内部空气流通、避免沉淀时间过长罐内空气封闭造成水质变化的情况出现。
优选的，所述通风装置为换气扇。换气扇价格便宜且便于维修或更换，有利于降低成本。
本实用新型与现有技术相比，具有如下的优点和有益效果：
1、本实用新型一种用于矿泉水处理的预消毒装置，沉淀罐用于沉淀抽取的原水，使得大型的杂物或泥沙直接下沉至底部，由于沉淀罐底部设置为圆锥状且尖锥朝下，因此沉淀的杂物在重力作用下会堆积在尖锥端、乃至进入所述排水管中，排水管与尖锥端连通，仅需打开阀门，即能将杂物排走、同时排走沉淀罐内剩余的水，便于对沉淀罐进行清洁整理。
2、本实用新型一种用于矿泉水处理的预消毒装置，过滤管设置为螺旋状，水流在其中的流动距离显著增大，同时过滤管内充填有作为过滤填料的陶粒，水流自流动方向，所通过的陶粒粒径逐渐降低，即是陶粒间的缝隙也会逐渐变小，从而实现将杂物由大到小的逐步过滤掉的效果，由于螺旋状的过滤管的线性距离远大于传统的层状滤网，过滤的稳定性得到明显改善，整个矿泉水的预处理效果也会明显得到提高。
3、本实用新型一种用于矿泉水处理的预消毒装置，在处理罐内部侧壁设置有若干第一紫外线灯管，同时过滤管由石英玻璃材料制成。紫外线具有良好的杀菌效果，能够快速的杀灭从野外抽取的矿泉水中的细菌、微生物等微观生命体，对矿泉水进行有效的消毒杀菌，同时石英玻璃对紫外线的折射率小，紫外线的穿透程度高，因此使用石英玻璃制作过滤管，能够提高对紫外线的利用效率，降低对紫外线的阻挡，确保第一紫外线灯管所发出的紫外线灯光能够得到有效的利用。
