申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号G01N5/04
摘要
本实用新型公开了一种正压法污泥比阻检测装置，包括空压机构、压滤装置、称量装置，所述压滤装置包括可拆卸连接的上半部分和下半部分，所述上半部分的顶部分别设置有压力表、压力调节阀、进料口、通过管路连接空压机构的空压机接口，空压机构为压滤装置提供动力，上半部分和下半部分之间设置有均布有过滤孔的滤板及滤纸，称量装置位于压滤装置底部的滤液出口下方。本实用新型利用空压机构产生的气压作为脱水动力，然后利用称量装置测量滤液随时间变化产生的重量/体积;最后根据滤液流量与脱水时间形成的线性方程斜率、泥饼的固含量、过滤面积等计算出污泥的比阻。结构简单，成本低，安装简单，性能可靠、操作容易、测量精度高，可广泛推广应用。
权利要求书

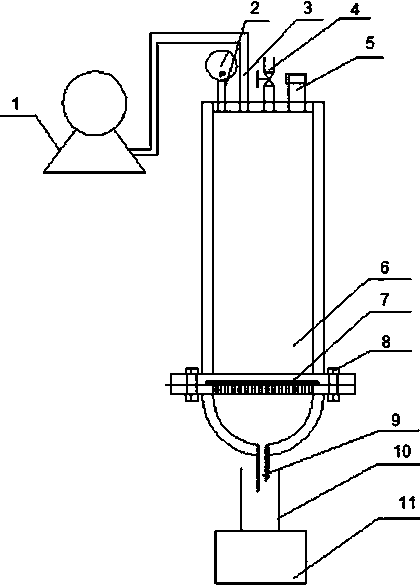

1.一种正压法污泥比阻检测装置，其特征在于，包括空压机构、压滤装置(6)、称量装置(11)，所述的压滤装置(6)包括可拆卸连接的上半部分和下半部分，所述上半部分的顶部分别设置有压力表(2)、压力调节阀(4)、进料口(5)、通过管路连接空压机构的空压机接口(3)，所述上半部分和下半部分之间设置有均布有过滤孔(17)的滤板及滤纸(7)，所述的称量装置(11)位于压滤装置(6)底部的滤液出口(9)下方。
2.根据权利要求1所述的一种正压法污泥比阻检测装置，其特征在于：所述的空压机构采用空压机(1)、鼓气泵、装有高压气体的气瓶或风机。
3.根据权利要求1所述的一种正压法污泥比阻检测装置，其特征在于：所述的压滤装置(6)的上半部分和下半部分采用法兰连接，所述法兰包括上固定板(12)、下固定板(15)及连接所述固定板(12)和下固定板(15)的螺栓(8)。
4.根据权利要求3所述的一种正压法污泥比阻检测装置，其特征在于：所述的上固定板(12)周边沿周向均匀设置有上螺纹孔(13)，中心设置有圆形通孔。
5.根据权利要求3所述的一种正压法污泥比阻检测装置，其特征在于：所述的下固定板(15)周边沿周向均匀设置有下螺纹孔(16)，中心均匀设置有过滤孔(17)。
6.根据权利要求1所述的一种正压法污泥比阻检测装置，其特征在于：所述的称量装置(11)包括电子称或精密量筒。
7.根据权利要求6所述的一种正压法污泥比阻检测装置，其特征在于：所述电子称采用精度为0.1g及以上的常规电子称。
说明书
一种正压法污泥比阻检测装置
技术领域
本实用新型涉及一种污泥比阻检测装置，尤其涉及一种利用空压机、风机、鼓气泵或气瓶提供气压进行污泥脱水，并利用电子称等进行滤液计量的污泥比阻检测装置。
背景技术
在给水和污水处理过程中，会产生大量的污泥，这些污泥含水率很高，需要进行脱水处理。衡量污泥脱水性能有一个很重要的指标，就是污泥比阻。污泥比阻是表示污泥过滤特性的综合性指标，它的物理意义是：单位质量的污泥在一定压力下过滤时在单位过滤面积上的阻力。污泥比阻愈大，污泥过滤性能愈差。
目前，污泥比阻的检测根据脱水动力的来源可分为：真空抽滤法、离心法、液压法等方法。其中真空抽滤法应用最为广泛，因为其所用的装置，包括布氏漏头、计量筒、缓冲瓶、铁架台、真空表、三通及真空泵等都是常见的价值不高的仪器。但是这种方法的精密度不高，重现性较差。因为：(1)布氏漏斗与滤纸接触平面容易漏气，导致抽滤真空度不稳定;(2)布氏漏斗也不规整，滤饼体积比较难测准;(3)计量筒的内径大小比较难选定，内径过小会导致液面波动太大，内径过大会因单位体积的刻度过密，引起读数误差;(4)液滴容易被吸入真空系统中等。
有一些专利介绍了离心法与液压法。这二种方法需要特定的装置，目前市场上还没有批量销售，需要进行定制，不太适合于普通实验室污泥比阻的检测。
有专利介绍了一种压滤式污泥比阻测量装置，但其存在一些缺陷：
(1)活塞的密封性难于保证，液体容易向上溢出;
(2)污泥加入麻烦，没有设置专门的进样口;
(3)气压调节不方便，没有设置专门的调节阀;
(4)过滤筒直径比较大，通过检测活塞下降的变化量来反应滤液量的精度不够。如果只过滤出1滴液体时，活塞下降的变化量是几乎不会变化的。
针对上述情况及使用要求，为了降低装置的制造成本及提高检测的精密度，本实用新型设计一种正压法污泥比阻检测装置，其结构简单、容易加工制作、成本低、性能可靠、操作方便、测量精度高等，非常适用于普通实验室、给水和污水处理厂的污泥比阻检测，可以广泛推广应用。
实用新型内容
针对目前污泥比阻检测的需求与相关的技术难点，本实用新型提供一种正压法污泥比阻检测装置，由空压机、压滤装置、电子称等组成。空压机提供气压，可以由风机、鼓气泵或气瓶(内装有高压空气或氮气)代替;电子称用于称量滤液，可以用精密量筒代替。本装置结构简单、容易加工制作、成本低、性能可靠、操作方便、测量精度高，可以广泛推广应用。
本实用新型采用如下技术方案：
一种正压法污泥比阻检测装置，包括空压机构、压滤装置、称量装置，所述的压滤装置包括可拆卸连接的上半部分和下半部分，所述上半部分的顶部分别设置有压力表、压力调节阀、进料口、通过管路连接空压机构的空压机接口，空压机构为压滤装置提供动力，所述上半部分和下半部分之间设置有均布有过滤孔的滤板及滤纸，所述的称量装置位于压滤装置底部的滤液出口下方，称量从压滤装置滤液出口处流下的液体重量。
进一步地，所述的空压机构采用空压机、鼓气泵、装有高压气体(内装有高压空气或氮气)的气瓶或风机。
进一步地，所述的压滤装置的上半部分和下半部分采用法兰连接，所述法兰包括上固定板、下固定板及连接所述固定板和下固定板的螺栓。
进一步地，所述的上固定板周边沿周向均匀设置有上螺纹孔，中心设置有圆形通孔。
进一步地，所述的下固定板周边沿周向均匀设置有下螺纹孔，中心均匀设置有过滤孔。
进一步地，所述的称量装置包括电子称或精密量筒。精密量筒比利用磨口量筒来计量的真空抽滤法，精度高很多。
进一步地，所述电子称采用精度为0.1g及以上的常规电子称。
相比现有技术，本污泥比阻检测装置具有如下优点：
1，本装置结构简单，制造成本低，安装简单;
2，压滤方式为正压法，气压来源多，容易实现;
3，本装置性能可靠、操作容易、测量精度高。
