申请日2016.12.15
公开(公告)日2017.06.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水一体化处理设备，包括设备本体，所述设备本体的一端设置有进水口，所述进水口的一端设置有单向止水阀，所述设备本体上设置有过滤装置和净化装置，所述过滤装置的一侧设置有滤筛，所述滤筛的一侧设置有积淤池，所述积淤池的上端设置有沉淀池，所述过滤装置和净化装置之间设置有隔板，所述隔板上设置有通孔，所述净化装置的一侧设置有好氧层，所述好氧层的一侧设置有厌氧层，所述厌氧层的一侧设置有杀菌消毒层，所述杀菌消毒层的顶端设置有抽水泵，本实用新型在沉淀池的顶端设置有高压喷头，将处理后的水对过滤装置进行清洗，以保持滤筛不被堵住，同时将积淤池底部的淤泥进行冲洗，防止堆积，废物利用且节约资源。
权利要求书

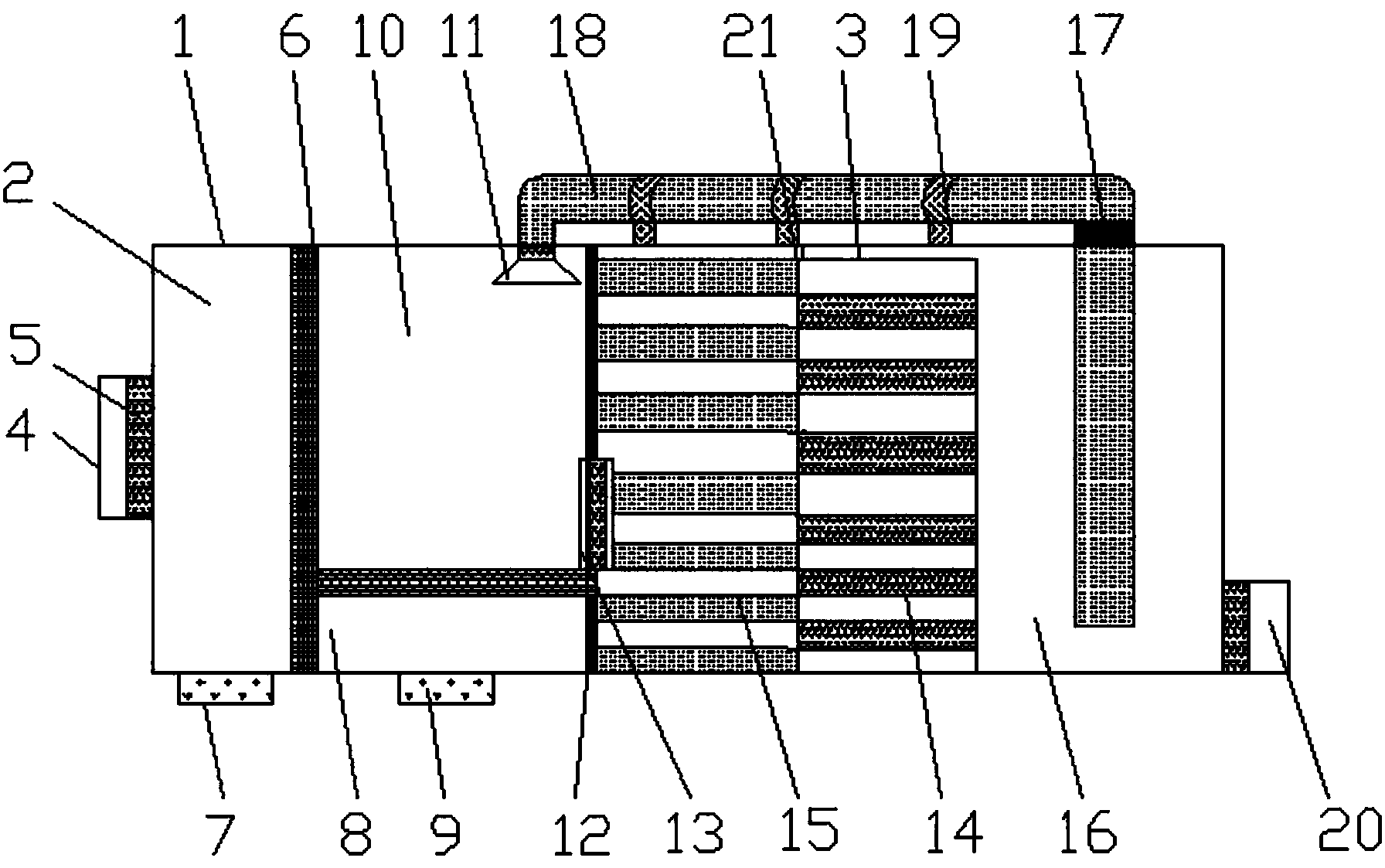

1.一种生活污水一体化处理设备，包括设备本体(1)，其特征在于：所述设备本体(1)的一端设置有进水口(4)，所述进水口(4)的一端设置有单向止水阀(5)，所述设备本体(1)上设置有过滤装置(2)和净化装置(3)，所述过滤装置(2)的一侧设置有滤筛(6)，所述滤筛(6)的一侧设置有排污口(7)，所述滤筛(6)的一侧设置有积淤池(8)，所述积淤池(8)的一侧设置有排淤口(9)，所述积淤池(8)的上端设置有沉淀池(10)，所述沉淀池(10)的顶端设置有高压喷头(11)，所述过滤装置(2)和净化装置(3)之间设置有隔板(12)，所述隔板(12)上设置有通孔(13)，所述通孔(13)上设置有单向止水阀(5)，所述净化装置(3)的一侧设置有好氧层(14)，所述好氧层(14)的一侧设置有厌氧层(15)，所述厌氧层(15)的一侧设置有杀菌消毒层(16)，所述杀菌消毒层(16)的顶端设置有抽水泵(17)，所述抽水泵(17)的两端均设置有水管(18)，所述高压喷头(11)与抽水泵(17)通过水管(18)连接，所述设备本体(1)的一端设置有若干个固定夹(19)，所述抽水泵(17)一端的水管(18)通过固定夹(19)与设备本体(1)固定连接，所述设备本体(1)的一侧设置有出口(20)。
2.根据权利要求1所述的一种生活污水一体化处理设备，其特征在于：所述高压喷头(11)与沉淀池(10)通过旋转轴连接。
3.根据权利要求1所述的一种生活污水一体化处理设备，其特征在于：所述好氧层(14)和厌氧层(15)的顶端均设置有开口(21)。
4.根据权利要求1所述的一种生活污水一体化处理设备，其特征在于：所述过滤装置(2)和净化装置(3)的内部设置有防腐涂层，所述设备本体(1)的内表面设置有防腐涂层，所述设备本体(1)的外侧设置有防腐涂层和耐磨涂层。
5.根据权利要求1所述的一种生活污水一体化处理设备，其特征在于：所述出口(20)上设置有单向止水阀(5)。
说明书
一种生活污水一体化处理设备
技术领域
本实用新型涉及污水领域，具体为一种生活污水一体化处理设备。
背景技术
虽然目前我国大力倡导要改善环境，但是我国被污染的河道和土壤随处可见，生活污水对环境污染日益严重。我国针对大型排污水源已经有了较好地治理，但是针对一些小型排污水源还得不到很好地治理，例如在我国大部分农村以及一些民间作坊所排出的污水，由于没有针对性的法律法规去约束管制，导致随处、随时、随意排放。而随着居民生活水平的提高，这些小型的排污水源也在不断地增多，并且水源的污染程度也更加严重。因此，针对这一群体必须要设计出进行污水治理的设备技术。
实用新型内容
本实用新型的目的在于提供一种生活污水一体化处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水一体化处理设备，包括设备本体，所述设备本体的一端设置有进水口，所述进水口的一端设置有单向止水阀，所述设备本体上设置有过滤装置和净化装置，所述过滤装置的一侧设置有滤筛，所述滤筛的一侧设置有排污口，所述滤筛的一侧设置有积淤池，所述积淤池的一侧设置有排淤口，所述积淤池的上端设置有沉淀池，所述沉淀池的顶端设置有高压喷头，所述过滤装置和净化装置之间设置有隔板，所述隔板上设置有通孔，所述通孔上设置有单向止水阀，所述净化装置的一侧设置有好氧层，所述好氧层的一侧设置有厌氧层，所述厌氧层的一侧设置有杀菌消毒层，所述杀菌消毒层的顶端设置有抽水泵，所述抽水泵的两端均设置有水管，所述高压喷头与抽水泵通过水管连接，所述抽水泵一端的水管通过固定夹与设备本体固定连接，所述设备本体的一侧设置有出口。
进一步，所述高压喷与沉淀池通过旋转轴连接。
进一步，所述好氧层和厌氧层的顶端均设置有开口。
进一步，所述过滤装置和净化装置本体的内部设置有防腐涂层，所述设备本体的内表面设置有防腐涂层，所述设备本体的外侧设置有防腐涂层和耐磨涂层。
进一步，所述出口上设置有单向止水阀。
与现有技术相比，本实用新型的有益效果是：一种生活污水一体化处理设备，在进水口、通孔和出口处均设置有单向止水阀，防止污水回流，过滤装置的一侧设置有滤筛，用于阻拦较大的垃圾，防止设备本体被堵住不能正常工作，滤筛的一侧设置有积淤池和沉淀池，通过沉淀池将一些细小的淤泥单独排出，减轻设备本体的净化负担，沉淀池的顶端设置有高压喷头，杀菌消毒层的顶端设置有抽水泵，抽水泵的两端均设置有水管，高压喷头与抽水泵通过水管连接，在设备本体使用之后，将处理后的水对过滤装置进行清洗，以保持滤筛不被堵住，同时将积淤池底部的淤泥进行冲洗，防止堆积，废物利用且节约资源，净化装置的一侧设置有好氧层，好氧层的一侧设置有厌氧层，好氧层与厌氧层上有若干个纵横交错的小孔，使得接触更加的充分，加快水中一些微生物的快速分解。
