申请日2016.12.15
公开(公告)日2017.07.11
IPC分类号C02F9/08
摘要
本实用新型公开了一种去除水中藻类的水处理装置，包括搅拌本体、净化池、沉淀池、紫外线灯、网孔板和溶液箱，所述净化池的左侧底部设有第二进水口，第一出水口和第二进水口之间通过第一连接管连通，第一连接管上设有水泵，净化池的右侧上部设有第二出水口;所述沉淀池的左侧上部设有第三进水口，第二出水口与第三进水口之间通过第二连接管连通，沉淀池的右侧上部设有第三出水口，沉淀池内的左侧设有一组竖直设置的网孔板，网孔板上均布设有多个通孔。本实用新型设置的三组灭藻装置能够增加藻类去除的效果;此外，设置的紫外线灯和曝气器能在净化池内产生臭氧，臭氧与紫外线灯共同作用能够全面有效的灭杀水中的藻类。
权利要求书

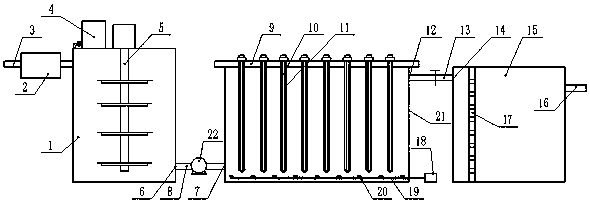

1.一种去除水中藻类的水处理装置，包括搅拌本体(1)、净化池(21)、沉淀池(15)、紫外线灯(10)、网孔板(17)和溶液箱(4)，其特征在于，所述搅拌本体(1)的内部设有搅拌装置(5)，搅拌本体(1)的上方设有溶液箱(4)，溶液箱(4)的出料管与搅拌本体(1)的内部连通，搅拌本体(1)的左侧上部设有进水管(3)，进水管(3)上设有超声波发生器(2)，搅拌本体(1)的右侧下部设有第一出水口(6);所述净化池(21)的左侧底部设有第二进水口(7)，第一出水口(6)和第二进水口(7)之间通过第一连接管(8)连通，第一连接管(8)上设有水泵(22)，净化池(21)的右侧上部设有第二出水口(12)，净化池(21)的上端设有盖板(9)，净化池(21)的底部设有多组曝气管(19)，曝气管(19)上均布设有多个曝气头(20)，曝气管(19)的右端通过气管与曝气器(18)连接，曝气器(18)设在净化池(21)的外侧，紫外线灯(10)的上端固定在盖板(9)上，且紫外线灯(10)的下部设在净化池(21)内;所述沉淀池(15)的左侧上部设有第三进水口(14)，第二出水口(12)与第三进水口(14)之间通过第二连接管(13)连通，沉淀池(15)的右侧上部设有第三出水口(16)，沉淀池(15)内的左侧设有一组竖直设置的网孔板(17)，网孔板(17)上均布设有多个通孔。
2.根据权利要求1所述的一种去除水中藻类的水处理装置，其特征在于，所述紫外线灯(10)的外侧设有一层防护罩(11)。
3.根据权利要求1所述的一种去除水中藻类的水处理装置，其特征在于，所述第三出水口(16)的高度低于第三进水口(14)的高度。
说明书
一种去除水中藻类的水处理装置
技术领域
本实用新型涉及藻类生物量控制领域，具体是一种去除水中藻类的水处理装置。
背景技术
当前，随着社会的飞速发展，环境问题也更加的被人们重视，尤其是水污染，而水污染中最常见的就是水体富营养化，从而造成藻类大量滋生，进而爆发藻类水华现象，导致水质恶化，严重影响了水质的安全性。现有的藻类处理方法主要以预处理、工艺处理为主，不能够全面有效地灭杀水体中的藻类;此外，现有的藻类水处理装置，大都采用单一的超声波灭杀方法，但是超声波水容器中传播时会发生衰减，且超声波还会发生反射等现象，从而使得超声波强度不均匀。
实用新型内容
本实用新型的目的在于提供一种结构简单、使用方便的去除水中藻类的水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种去除水中藻类的水处理装置，包括搅拌本体、净化池、沉淀池、紫外线灯、网孔板和溶液箱，所述搅拌本体的内部设有搅拌装置，搅拌本体的上方设有溶液箱，溶液箱的出料管与搅拌本体的内部连通，搅拌本体的左侧上部设有进水管，进水管上设有超声波发生器，搅拌本体的右侧下部设有第一出水口;所述净化池的左侧底部设有第二进水口，第一出水口和第二进水口之间通过第一连接管连通，第一连接管上设有水泵，净化池的右侧上部设有第二出水口，净化池的上端设有盖板，净化池的底部设有多组曝气管，曝气管上均布设有多个曝气头，曝气管的右端通过气管与曝气器连接，曝气器设在净化池的外侧，紫外线灯的上端固定在盖板上，且紫外线灯的下部设在净化池内;所述沉淀池的左侧上部设有第三进水口，第二出水口与第三进水口之间通过第二连接管连通，沉淀池的右侧上部设有第三出水口，沉淀池内的左侧设有一组竖直设置的网孔板，网孔板上均布设有多个通孔。
进一步的：所述紫外线灯的外侧设有一层防护罩。
进一步的：所述第三出水口的高度低于第三进水口的高度。
与现有技术相比，本实用新型的结构简单、使用方便，设置的三组灭藻装置能够增加藻类去除的效果;此外，设置的紫外线灯和曝气器能在净化池内产生臭氧，臭氧与紫外线灯共同作用能够全面有效的灭杀水中的藻类。
