申请日2016.12.15
公开(公告)日2017.07.11
IPC分类号C02F1/28
摘要
本实用新型公开了一种基于活性炭的废水处理装置，包括第一吸附室、第二吸附室、净化缓存室，第一吸附室的内部设有第一活性炭组件和第二活性炭组件，第一活性炭组件以倾斜方式固定于第一吸附室的内壁上，所第一活性炭组件与内壁的夹角为75‑85°，第一活性炭组件与污水接触的上表面上设有若干凸起，凸起的一边为圆弧结构;第二吸附室中设有活性炭吸附床，活性炭吸附床包括：基床，基床的边缘均设有突出于表面的保护边，保护边的内部划分为格子结构，格子结构之间设有突出于表面的分割边，分割边将所述基床分割成若干格子区域。本实用新型能够提高活性炭的耐冲击能力，在污水处理系统中，使微生物附着生长环境稳定，提高污水处理效率。
权利要求书

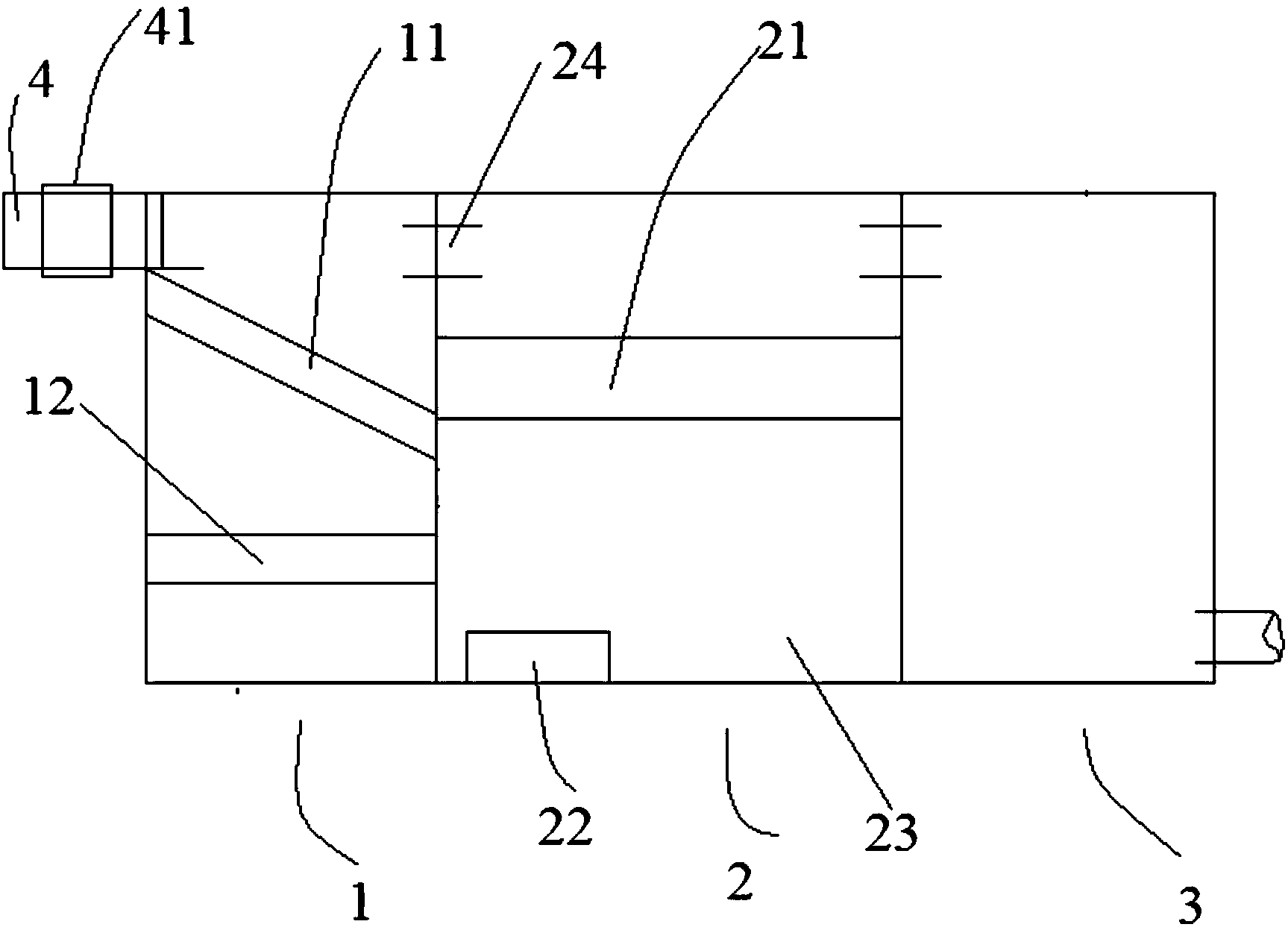

1.一种基于活性炭的废水处理装置，其包括第一吸附室、第二吸附室、净化缓存室，所述第一吸附室为污水预吸附室，所述第二吸附室为活性炭主吸附室，所述净化缓存室为经过两级吸附净化后的水的缓存室，其特征在于，
所述第一吸附室的进水口处设有进水管，所述第一吸附室的内部设有第一活性炭组件和第二活性炭组件，所述第二活性炭组件设置在所述第一活性炭组件的底端，所述第一活性炭组件以倾斜方式固定于所述第一吸附室的内壁上，所述第一活性炭组件与第一吸附室内壁的夹角为75-85°，污水由所述进水管进入所述第一吸附室，污水落至所述第一活性炭组件上，且污水由所述第一活性炭组件的顶端滑落到底端，所述第一活性炭组件与污水接触的上表面上设有若干凸起，所述凸起的一边为圆弧结构;
所述第二吸附室中设有活性炭吸附床，所述活性炭吸附床的底端为污泥层和曝气装置，所述活性炭吸附床包括：基床，所述基床的边缘均设有突出于表面的保护边，所述保护边的内部划分为格子结构，所述格子结构之间设有突出于表面的分割边，所述分割边将所述基床分割成若干格子区域，活性炭放置在格子区域中，且活性炭层的厚度不高于所述分割边。
2.根据权利要求1所述的一种基于活性炭的废水处理装置，其特征在于，所述第一活性炭组件和第二活性炭组件均为活性炭吸附毡，所述活性炭吸附毡上设有若干透水通孔。
3.根据权利要求1所述的一种基于活性炭的废水处理装置，其特征在于，所述第一吸附室与所述第二吸附室之间设有通水口，所述通水口的高度不高于所述进水管的高度。
4.根据权利要求1或3所述的一种基于活性炭的废水处理装置，其特征在于，所述进水管的一自由端插入所述第一吸附室的进水口，所述进水管的外径小于所述第一吸附室的进水口，所述进水管的另一自由端连接外部废水进水口，所述进水管由电机驱动旋转。
5.根据权利要求4所述的一种基于活性炭的废水处理装置，其特征在于，所述进水管的内壁设有五个圆弧凸起部，所述圆弧凸起部之间等间距设置。
说明书
一种基于活性炭的废水处理装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种基于活性炭的废水处理装置。
背景技术
在污水废水处理领域中，生化处理是一种重要的处理一，生化调试又是极其关键重要的一个环节，调试是否能够稳定快速完成是决定整个系统成败的关键。常规的生化调试投加污泥后，再投加碳源、氮源、磷盐以及微量元素等营养物质，用于创造有利于微生物生长的环境，再通过曝气以及缓慢进入不同量的废水，从而将污泥培养完成。
传统的污泥培养方法周期较长，污泥生长需要良好的环境，培养初期污泥絮体较小，难以形成菌胶团，一旦进水，污泥极容易随出水流失，从而延长污泥培养周期，影响调试效果。废水处理系统在运行过程中，有可能遇到水量水质突然变化而使生化系统受到冲击，微生物受此影响会死亡，造成污泥浓度降低或流失，此时需要采取紧急措施，停止进水以保持污泥浓度，严重时甚至需要重新培养污泥，对系统影响较大。
为了解决上述问题，在调试时，加入污泥和营养物质之后，不定期投入一定量的活性炭粉，活性炭天然的多孔构造可以提供巨大的比表面积，具有极强的吸附能力，可以为微生物提供附着的生长场所，微生物以活性炭作为载体，受冲击时不易被带走，保持稳定的生长繁殖，从而加快培养周期，而且更能耐受高负荷的污水冲击力。
发明内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种基于活性炭的废水处理装置，本实用新型的废水处理装置，结构简单，设计合理，能够提高活性炭的耐冲击能力，在污水处理系统中，使微生物附着生长环境稳定，提高污水处理效率。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：
一种基于活性炭的废水处理装置，其包括第一吸附室、第二吸附室、净化缓存室，所述第一吸附室为污水预吸附室，所述第二吸附室为活性炭主吸附室，所述净化缓存室为经过两级吸附净化后的水的缓存室，
所述第一吸附室的进水口处设有进水管，所述第一吸附室的内部设有第一活性炭组件和第二活性炭组件，所述第二活性炭组件设置在所述第一活性炭组件的底端，所述第一活性炭组件以倾斜方式固定于所述第一吸附室的内壁上，所述第一活性炭组件与第一吸附室内壁的夹角为75-85°，污水由所述进水管进入所述第一吸附室，污水落至所述第一活性炭组件上，且污水由所述第一活性炭组件的顶端滑落到底端，所述第一活性炭组件与污水接触的上表面上设有若干凸起，所述凸起的一边为圆弧结构;
所述第二吸附室中设有活性炭吸附床，所述活性炭吸附床的底端为污泥层和曝气装置，所述活性炭吸附床包括：基床，所述基床的边缘均设有突出于表面的保护边，所述保护边的内部划分为格子结构，所述格子结构之间设有突出于表面的分割边，所述分割边将所述基床分割成若干格子区域，活性炭放置在格子区域中，且活性炭层的厚度不高于所述分割边。
进一步包括，所述第一活性炭组件和第二活性炭组件均为活性炭吸附毡，所述活性炭吸附毡上设有若干透水通孔。
进一步包括，所述第一吸附室与所述第二吸附室之间设有通水口，所述通水口的高度不高于所述进水管的高度。
进一步包括，所述进水管的一自由端插入所述第一吸附室的进水口，所述进水管的外径小于所述第一吸附室的进水口，所述进水管的另一自由端连接外部废水进水口，所述进水管由电机驱动旋转。
进一步包括，所述进水管的内壁设有五个圆弧凸起部，所述圆弧凸起部之间等间距设置。
本实用新型的有益效果是:
本实用新型的装置是两级吸附，先经过第一吸附室预处理，并且第一吸附室中的第一活性炭组件以倾斜方式固定于所述第一吸附室的内壁上，所述第一活性炭组件与第一吸附室内壁的夹角为75-85°，污水由所述进水管进入所述第一吸附室，污水落至所述第一活性炭组件上，且污水由所述第一活性炭组件的顶端滑落到底端，所述第一活性炭组件与污水接触的上表面上设有若干凸起，所述凸起的一边为圆弧结构，倾斜的固定方式能够增加污水在第一活性炭组件上表面的流程，而且上表面有圆弧的凸起结构，使污水在第一活性炭组件表面上有阶梯流动状态，增大了污水与活性炭组件的接触面积。
第一吸附室的进水管内壁上设有圆弧凸起，并且进水管能够旋转，使得进入第一吸附室内部的水流是旋涡旋转状态，能够减少落水时冲击强度，整体降低了装置的冲击力度，第一吸附室与第二吸附室时间的供水关系是溢流式，一方面保证第一吸附室内部污水的供水连续性，林一方面也缓慢了供水的冲击性，保持系统的污泥浓度和耐冲击能力，有效的增大装置的吸附作用，提高吸附效率。
