申请日2016.12.15
公开(公告)日2017.07.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种高效废水COD处理设备，包括酸碱平衡池、铁碳反应层、臭氧过滤层与活性炭过滤层，所述酸碱平衡池顶部设置有酸碱平衡器，所述酸碱平衡器与酸碱平衡池固定连接，所述酸碱平衡器一侧设置有进水管，所述酸碱平衡池底部安装有铁碳反应层，所述臭氧过滤层外部设置有臭氧瓶，所述臭氧瓶使用耐高压的材料制成，所述臭氧瓶顶部设有进气管，所述臭氧过滤层的一侧设置有排气管，且所述臭氧瓶通过所述进气管与臭氧过滤层固定连接，所述活性炭过滤层表面设置有控制器，所述活性炭过滤层一侧设置有出水口与排污口，该种高效废水COD处理设备，可以对诸如电镀废水等富含有机物的废水进行处理,使处理后的废水満足废水COD的排放标准。
权利要求书

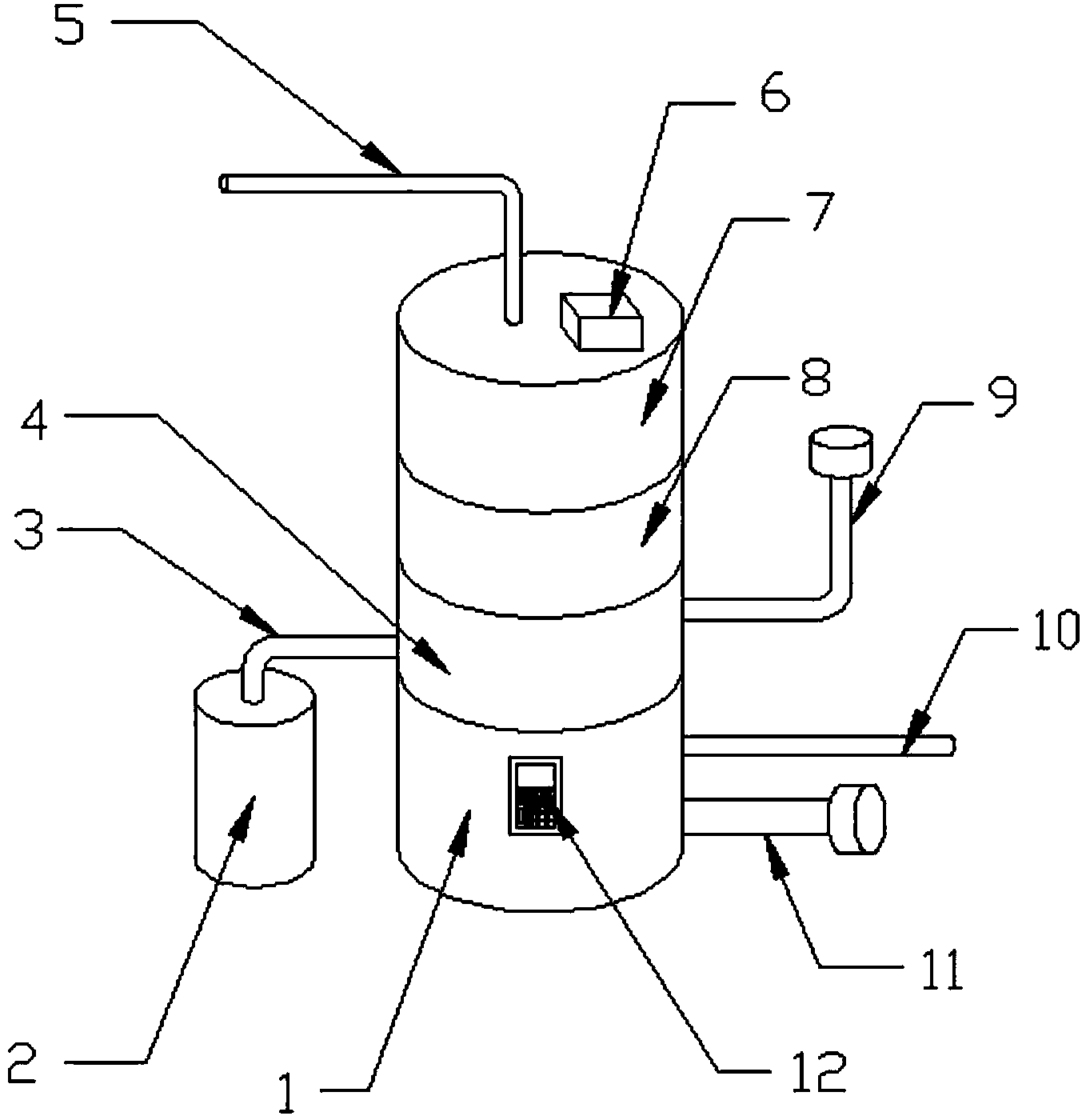

1.一种高效废水COD处理设备，包括酸碱平衡池(7)、铁碳反应层(8)、臭氧过滤层(4)与活性炭过滤层(1)，所述酸碱平衡池(7)顶部设置有酸碱平衡器(6)，所述酸碱平衡器(6)与酸碱平衡池(7)固定连接，所述酸碱平衡器(6)一侧设置有进水管(5)，所述酸碱平衡池(7)底部安装有铁碳反应层(8)，所述臭氧过滤层(4)外部设置有臭氧瓶(2)，所述臭氧瓶(2)由耐高压的材料制成，所述臭氧瓶(2)顶部设有进气管(3)，所述臭氧过滤层(4)的一侧设置有排气管(9)，且所述臭氧瓶(2)通过所述进气管(3)与臭氧过滤层(4)固定连接，所述活性炭过滤层(1)表面设置有控制器(12)，所述活性炭过滤层(12)一侧设置有出水口(10)与排污口(11)。
2.根据权利要求1所述的一种高效废水COD处理设备，其特征在于：所述臭氧过滤层(4)和任意活性炭过滤层(1)之间均安装有阀门(16)，所述阀门(16)与控制器(12)信号连接。
3.根据权利要求1所述的一种高效废水COD处理设备，其特征在于：所述酸碱平衡池(7)内部安装有若干酸碱感应器(13)，且所述酸碱感应器(13)与酸碱平衡池(7)固定连接。
4.根据权利要求1所述的一种高效废水COD处理设备，其特征在于：所述铁碳反应层(8)内部设置有若干层由碳钢制成的过滤网(14)。
5.根据权利要求1所述的一种高效废水COD处理设备，其特征在于：所述活性炭过滤层(1)内部安装有活性炭涂层(15)，所述活性炭涂层(15)与活性炭过滤层(1)固定连接。
说明书
一种高效废水COD处理设备
技术领域
本实用新型涉及废水COD处理技术领域，具体为一种高效废水COD处理设备。
背景技术
电镀是通用性强、应用面广的工业行业，几乎所有的工业部门都有一定的电镀加工。电镀加工会产生含有重金属的污水，在废水回用过程中，废水中的COD(Chemica1OxygenDemand，化学需氧量)对于反渗透膜的使用寿命影响非常大。因此必须进一步降低COD以达到反渗透的进水要求，延长反渗透膜的使用寿命，而且电镀废水中的重金属含量较高,对微生物具有毒性，因此，生物处理方法难以适用电镀废水。而臭氧作为一种高效的氧化剂，在水处理领域应用广泛，可以氧化降解废水中的有机物，但是难以将有机物彻底氧化成二氧化碳和水。活性炭吸附对各高、低浓度废水均适用，但吸附饱和后，需频繁更换或再生，成本较高。
所以，如何设计一种高效废水COD处理设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种高效废水COD处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效废水COD处理设备，包括酸碱平衡池、铁碳反应层、臭氧过滤层与活性炭过滤层，所述酸碱平衡池顶部设置有酸碱平衡器，所述酸碱平衡器与酸碱平衡池固定连接，所述酸碱平衡器一侧设置有进水管，所述酸碱平衡池底部安装有铁碳反应层，所述臭氧过滤层外部设置有臭氧瓶，所述臭氧瓶使用耐高压的材料制成，所述臭氧瓶顶部设有进气管，所述臭氧过滤层的一侧设置有排气管，且所述臭氧瓶通过所述进气管与臭氧过滤层固定连接，所述活性炭过滤层表面设置有控制器，所述活性炭过滤层一侧设置有出水口与排污口。
进一步的，所述臭氧过滤层和任意活性炭过滤层之间均安装有阀门，所述阀门与控制器信号连接。
进一步的，所述酸碱平衡池内部安装有若干酸碱感应器，且所述酸碱感应器与酸碱平衡池固定连接。
进一步的，所述铁碳反应层内部设置有若干层由碳钢制成的过滤网。
进一步的，所述活性炭过滤层内部安装有活性炭涂层，所述活性炭涂层与活性炭过滤层固定连接。
与现有技术相比，本实用新型的有益效果是：该种高效废水COD处理设备，可以对诸如电镀废水等富含有机物的废水进行处理,使处理后的废水満足废水COD的排放标准，该设备安装有控制器可以具体控制各阀门的开合控制水流量，进行精确的控制，污水处理需要进过酸碱平衡池平衡酸碱度，使污水酸化更容易进行化学反应，再进过铁碳反应层，过滤出重金属物质，之后通过臭氧过滤层进行过滤，使COD达到排放标准，最后经过活性炭过滤层吸附污水中的杂质，该种装置运用多种过滤方式使污水处理满足COD排放标准，提高了效率的同时降低的污水处理的成本。
