申请日2016.12.15
公开(公告)日2017.08.04
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种海洋馆水力自动化水处理系统，包括水池，水池的底部设有取水口，水池的侧壁设有回水口;取水口连接有第一管路，第一管路连接有系统循环泵，系统循环泵通过第二管路连接自动溶药装置，自动溶药装置连接旋流反应器，旋流反应器连接生化曝气装置，生化曝气装置连接蛋白质分离器，生化曝气装置底部连接有生化排污管;蛋白质分离器的第二水射器的臭氧吸入口通过臭氧管路连接有臭氧发生器;蛋白质分离器的出水管连接有水力自动化曝气精滤机，水力自动曝气精滤机连接回水管，回水管连接回水口;本实用新型能得到亲近自然水体、去除了污物、细菌含量达标、氧含量较高的净化水，系统开启后整个水处理过程自动进行，使用十分方便。
权利要求书
1.海洋馆水力自动化水处理系统，其特征在于：包括水池，水池的底部设有取水口，水池的侧壁设有回水口;
取水口连接有第一管路，第一管路连接有系统循环泵，系统循环泵的出水口连接有第二管路，第二管路连接有自动溶药装置，自动溶药装置的出水管连接有旋流反应器，旋流反应器的出水管连接有生化曝气装置，生化曝气装置的出水管连接有蛋白质分离器，生化曝气装置底部连接有生化排污管，生化排污管上设有排污阀，生化排污管连接有系统排污管;
蛋白质分离器具有用于吸入空气的第一水射器和用于吸入臭氧的第二水射器，第一水射器的空气吸入口连接有空气吸入管，空气吸入管向上延伸且其顶端设有进气滤帽，第二水射器的臭氧吸入口通过臭氧管路连接有臭氧发生器;蛋白质分离器的出水管连接有水力自动化曝气精滤机，水力自动曝气精滤机的出水口连接有回水管，回水管连接所述回水口;
所述蛋白质分离器连接有泡沫排放管和排水管，泡沫排放管和排水管均连接所述系统排污管;所述水力自动曝气精滤机的污水排放管连接所述系统排污管。
2.根据权利要求1所述的海洋馆水力自动化水处理系统，其特征在于：所述自动溶药装置、旋流反应器、生化曝气装置、臭氧发生器、蛋白质分离器和水力自动化曝气精滤机均高于所述水池。
3.根据权利要求1所述的海洋馆水力自动化水处理系统，其特征在于：
所述自动溶药装置包括溶药罐，溶药罐中部设有用于盛放药剂的孔槽;孔槽上方的溶药罐连接有溶药进水管，孔槽下方的溶药罐内设有上大下小的集水斗，集水斗底端连接有加药管，加药管向下连接一溶药水射器的吸水口;溶药水射器位于溶药罐内，溶药水射器的进水口连接有射流进水管，射流进水管伸出溶药罐并连接溶药罐上游的所述第二管路，溶药水射器的出水口连接所述自动溶药装置的出水管，自动溶药装置的出水管上设有出水阀;射流进水管上设有射流进水阀，溶药进水管上设有溶药进水阀;射流进水管与自动溶药装置的出水管之间连接有连通管，连通管上设有连通阀。
说明书
海洋馆水力自动化水处理系统
技术领域
本实用新型涉及水处理技术领域，尤其涉及海洋馆或养殖池水处理技术。
背景技术
在海洋馆或水产养殖中，需要保持水质清洁、氧含量充足，以对水中生物提供良好的生存环境。目前，海洋馆或水产养殖中，很多是使用活水，即周期性地对池中的水予以更换，补充新水，以保持水质以及氧含量。这种做法需要消耗大量的水资源，并排放大量污水，成本较高，对环境影响较大。现有技术中也有采用循环水处理的技术，但现有的循环水处理技术，采用的技术较为单一，没有综合性采用溶药、混合、生化处理和曝气、污物分离、臭氧杀菌、精滤等手段对循环水进行综合性处理的装置，水处理效果有限。
实用新型内容
本实用新型的目的在于提供一种能够对养殖池或水族馆中的水进行连续处理的海洋馆水力自动化水处理系统，能够自动加药并充分混合，对水体进行曝气、生化处理、蛋白质分离、臭氧杀菌、精滤等一系列处理，保证养殖池或水族馆中的水质。

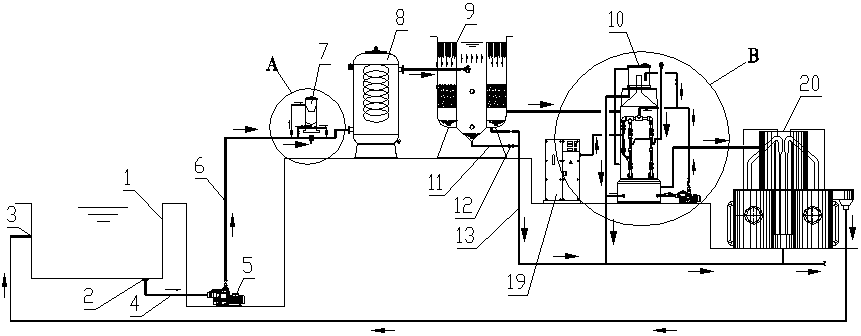

为实现上述目的，本实用新型的海洋馆水力自动化水处理系统包括水池，水池的底部设有取水口，水池的侧壁设有回水口;
取水口连接有第一管路，第一管路连接有系统循环泵，系统循环泵的出水口连接有第二管路，第二管路连接有自动溶药装置，自动溶药装置的出水管连接有旋流反应器，旋流反应器的出水管连接有生化曝气装置，生化曝气装置的出水管连接有蛋白质分离器，生化曝气装置底部连接有生化排污管，生化排污管上设有排污阀，生化排污管连接有系统排污管;
蛋白质分离器具有用于吸入空气的第一水射器和用于吸入臭氧的第二水射器，第一水射器的空气吸入口连接有空气吸入管，空气吸入管向上延伸且其顶端设有进气滤帽，第二水射器的臭氧吸入口通过臭氧管路连接有臭氧发生器;蛋白质分离器的出水管连接有水力自动化曝气精滤机，水力自动曝气精滤机的出水口连接有回水管，回水管连接所述回水口;
所述蛋白质分离器连接有泡沫排放管和排水管，泡沫排放管和排水管均连接所述系统排污管;所述水力自动曝气精滤机的污水排放管连接所述系统排污管。
所述自动溶药装置、旋流反应器、生化曝气装置、臭氧发生器、蛋白质分离器和水力自动化曝气精滤机均高于所述水池。
所述自动溶药装置包括溶药罐，溶药罐中部设有用于盛放药剂的孔槽;孔槽上方的溶药罐连接有溶药进水管，孔槽下方的溶药罐内设有上大下小的集水斗，集水斗底端连接有加药管，加药管向下连接一溶药水射器的吸水口;溶药水射器位于溶药罐内，溶药水射器的进水口连接有射流进水管，射流进水管伸出溶药罐并连接溶药罐上游的所述第二管路，溶药水射器的出水口连接所述自动溶药装置的出水管，自动溶药装置的出水管上设有出水阀;射流进水管上设有射流进水阀，溶药进水管上设有溶药进水阀;射流进水管与自动溶药装置的出水管之间连接有连通管，连通管上设有连通阀。
本实用新型综合利用自动溶药装置、旋流反应器、生化曝气装置、臭氧发生器、蛋白质分离器和水力自动化曝气精滤机，对水体进行加药处理、曝气处理、臭氧杀菌、通过蛋白质分离器进行气选分离，并在水力自动化曝气精滤机内进行二次曝气和精滤，从而得到亲近自然水体、去除了污物、细菌含量达标、氧含量较高的净化水，净化水在重力的作用下自动回流至水池中，开启后整个水处理过程自动进行，使用十分方便，且水处理效果大大优于现有同类产品。
各装置共用一根系统排污管，简化了排污结构和对外连接管路结构。溶药罐结构简单，能够利用射流原理自动吸入药液。连通阀打开时，溶药罐被短路，使本实用新型具有加药与不加药两种工作模式，使用十分灵活方便。进气滤帽能防止吸入空气中的杂质。
