申请日2016.12.15
公开(公告)日2017.08.08
IPC分类号C02F1/461; C02F1/68
摘要
本实用新型公开一种负氧离子发生器和一种应用所述的负氧离子发生器的水处理装置，其中，所述负氧离子发生器设有第一水平仪。本实用新型技术方案通过将负氧离子发生器设置有第一水平仪，使得将该负氧离子发生器安装于水处理装置时不易产生较大的装配误差。
权利要求书
1.一种负氧离子发生器，其特征在于，所述负氧离子发生器设有第一水平仪。
2.如权利要求1所述的负氧离子发生器，其特征在于，所述第一水平仪为气泡水平仪。
3.如权利要求1或2所述的负氧离子发生器，其特征在于，所述第一水平仪与所述负氧离子发生器为一体成型结构。
4.一种水处理装置，其特征在于，所述水处理装置包括：包括壳体，容纳于所述壳体的电解装置、及可拆卸安装于所述壳体的如权利要求1至3任一所述的负氧离子发生器。
5.如权利要求4所述的水处理装置，其特征在于，所述壳体设有腔体和与所述腔体连通的连通通道;所述水处理装置还包括：
阳离子交换膜，所述阳离子交换膜容纳于所述腔体，所述阳离子交换膜将所述腔体分隔成第一腔体和第二腔体，所述第一腔体和所述第二腔体均与所述连通通道连通;
所述电解装置包括设于所述第一腔体内的阳极电极、和设于所述第二腔体内的阴极电极;电解水产生的氧气汇集形成负氧离子发生区;所述负氧离子发生器包括负氧离子释放头，所述负氧离子释放头容纳于所述负氧离子发生区。
6.如权利要求4所述的水处理装置，其特征在于，所述壳体安装有第二水平仪。
7.如权利要求6所述的水处理装置，其特征在于，所述第二水平仪为气泡水平仪，所述第二水平仪与所述壳体为一体成型结构。
8.如权利要求5所述的水处理装置，其特征在于，所述第一腔体的一端设有阳极入水口，所述第一腔体的另一端设有与所述连通通道连通的阳极出水口;所述第二腔体的一端设有阴极出水口，所述第二腔体的另一端设有与所述连通通道连通的阴极入水口。
9.如权利要求5所述的水处理装置，其特征在于，所述阳极电极和所述阴极电极均为平板式网状电极，所述阳极电极和所述阴极电极夹持所述阳离子交换膜。
10.如权利要求8所述的水处理装置，其特征在于，所述阳极出水口为管状出水口，所述管状出水口处设有单向阀;所述阴极进水口为栏栅式进水口，所述阴极出水口为管状出水口。
说明书
负氧离子发生器和水处理装置
技术领域
本实用新型涉及水处理技术领域，特别涉及一种负氧离子发生器和应用所述负氧离子发生器的水处理装置。
背景技术
于水处理装置中装配负氧离子发生器时，容易产生装配误差，使得负氧离子发生器的负氧离子释放头不能正对水面，大大影响了负氧离子释放头产生的负氧离子与水的反应效果。
实用新型内容
本实用新型的主要目的是提供一种负氧离子发生器，旨在解决装配负氧离子发生器时容易产生较大的装配误差的问题。
为实现上述目的，本实用新型提供的负氧离子发生器，所述负氧离子发生器设有第一水平仪。
优选地，所述第一水平仪为气泡水平仪。
优选地，所述第一水平仪与所述负氧离子发生器为一体成型结构。

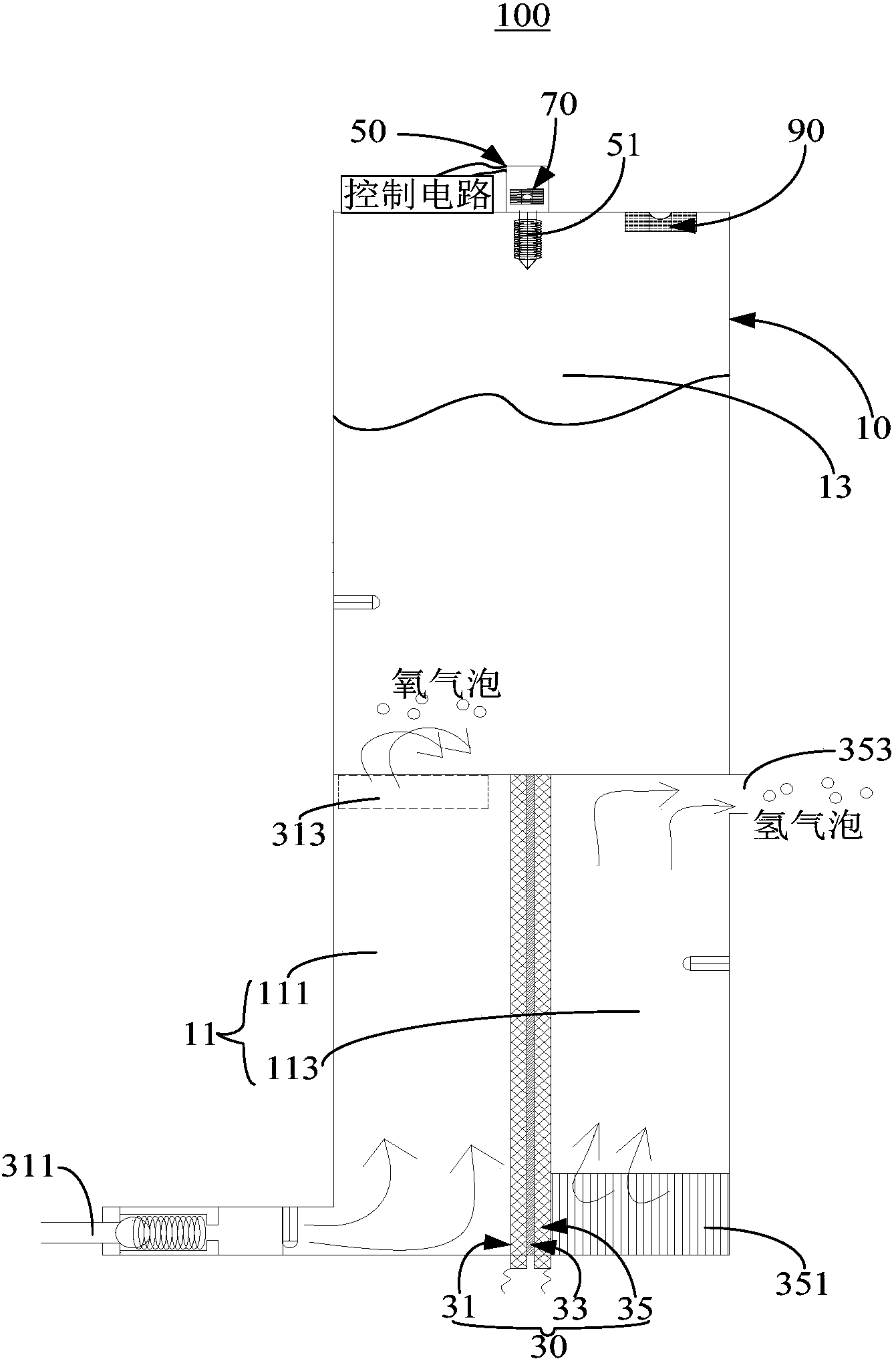

本实用新型还提出一种水处理装置，所述水处理装置包括：包括壳体，容纳于所述壳体的电解装置、及可拆卸安装于所述壳体的如上所述的负氧离子发生器;所述负氧离子发生器设有第一水平仪;
优选地，所述壳体设有腔体和与所述腔体连通的连通通道;所述水处理装置包括：
阳离子交换膜，所述阳离子交换膜容纳于所述腔体，所述阳离子交换膜将所述腔体分隔成第一腔体和第二腔体，所述第一腔体和所述第二腔体均与所述连通通道连通;所述电解装置包括设于所述第一腔体内的阳极电极、和设于所述第二腔体内的阴极电极;电解水产生的氧气汇集形成负氧离子发生区;所述负氧离子发生器包括负氧离子释放头，所述负氧离子释放头容纳于所述负氧离子发生区。
优选地，所述壳体安装有第二水平仪。
优选地，所述第二水平仪为气泡水平仪，所述第二水平仪与所述壳体为一体成型结构。
优选地，所述第一腔体的一端设有阳极入水口，所述第一腔体的另一端设有与所述连通通道连通的阳极出水口;所述第二腔体的一端设有阴极出水口，所述第二腔体的另一端设有与所述连通通道连通的阴极入水口。
优选地，所述阳极电极和所述阴极电极均为平板式网状电极，所述阳极电极和所述阴极电极夹持所述阳离子交换膜。
优选地，所述阳极出水口为管状出水口，所述管状出水口处设有单向阀。所述阴极进水口为栏栅式进水口，所述阴极出水口为管状出水口。
本实用新型技术方案通过将负氧离子发生器设置有第一水平仪，使得进行安装该负氧离子发生器时不易产生较大装配误差，进而使得负氧离子发生器的负氧离子释放头能正对水面，大大提高了负氧离子与水的反应效果。
