申请日2016.12.15
公开(公告)日2017.08.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种高盐废水处理回用的系统，所述系统包括：调节池，用于均衡水质和避免沉淀;沉淀池，与调节池连接，用于沉淀处理来自调节池的水;清水池，与沉淀池连接，用于调整来自沉淀池中上层清水的pH;自清洗过滤器，与清水池连接，用于过滤处理来自清水池中的水;超滤装置，与自清洗过滤器连接，用于对来自自清洗过滤器的产水进行超滤;一级反渗透装置，与超滤装置连接，用于将来自超滤装置的产水进行一级反渗透处理;二级反渗透装置，与一级反渗透装置连接，用于将一级反渗透装置的产水进行二级反渗透处理，由此得到回用产水。本实用新型的系统可有效降低碳酸盐硬度、去除部分有机物和胶体;脱盐率高，回收率高。
权利要求书
1.一种高盐废水处理回用的系统，其中所述高盐废水的TDS>4000mg/L，所述系统包括：
调节池，用于均衡所述高盐废水的水质和避免沉淀;
沉淀池，与调节池连接，用于沉淀处理来自所述调节池的水;
清水池，与沉淀池连接，用于调整来自沉淀池中上层清水的pH;
自清洗过滤器，与清水池连接，用于过滤处理来自清水池中的水;
超滤装置，与自清洗过滤器连接，用于对来自自清洗过滤器的产水进行超滤;
一级反渗透装置，与超滤装置连接，用于将来自超滤装置的产水进行一级反渗透处理;
二级反渗透装置，与一级反渗透装置连接，用于将一级反渗透装置的产水进行二级反渗透处理，由此得到回用产水。
2.根据权利要求1所述的系统，还包括活性炭反应沉淀池，活性炭反应沉淀池与一级反渗透装置连接，用于对一级反渗透装置产生的浓水进行处理。
3.根据权利要求1所述的系统，其中所述自清洗过滤器与调节池连接，用于将自清洗过滤器的反洗排水引入调节池中循环处理。
4.根据权利要求1所述的系统，其中所述超滤装置与调节池连接，用于将超滤装置的反洗排水引入调节池中循环处理。
5.根据权利要求1所述的系统，其中所述二级反渗透装置与一级反渗透装置连接，用于将二级反渗透装置产生的浓水引入一级反渗透装置进行循环处理。
说明书
一种高盐废水处理回用的系统
技术领域
本实用新型涉及废水回收利用系统和方法，尤其涉及一种高盐废水回收利用系统，属于污水处理领域。
背景技术
随着工业进步和社会发展，水污染亦日趋严重。水的污染严重影响人民生活，危害人类健康。为了使得污水达到排水要求或者再次利用的水质要求，须进行污水净化处理。另外，水资源的宝贵和缺乏，也使得污水处理后回用也成为必然，并且需求越来越大，特别是对那些淡水资源缺乏的地区，例如海岛，沙漠。污水处理被广泛应用在建筑、农业、交通、能源、石化、医疗、餐饮等各个领域。目前存在多种污水处理的下方法：砂滤法对去除含有大颗粒污染物的水质效果较好，但污染物易富集堵塞滤料，且反洗水回系统造成污染物负荷逐步增加。高级氧化法的方法很多，如：湿式氧化、强氧化剂氧化、臭氧氧化等，其能耗较高，且不同水体的应用上有很大局限性。离子交换法受容量限制，建设及运行成本高，且树脂再生比较麻烦。蒸馏浓缩的成本也相对较高，且目前经济、高质量的疏水微孔膜尚未研发成熟。
高总溶解性固体物质(TDS)废水中含有较高的溶解性固体物质，例如大于4000mg/L，4500mg/L，5000mg/L等等。高总溶解性固体物质一般也反映出该废水中含有较高的盐度，因此也有文献称为高盐废水。高盐废水由于高的盐含量而难以处理，特别是对回收利用而言，所以对高盐废水处理方法的需求日益增加。
实用新型内容
鉴于背景技术中存在的问题，本实用新型的目的在于提供一种高盐废水回收利用方法，其解决了目前废水回收处理中净化率低等关键技术问题。

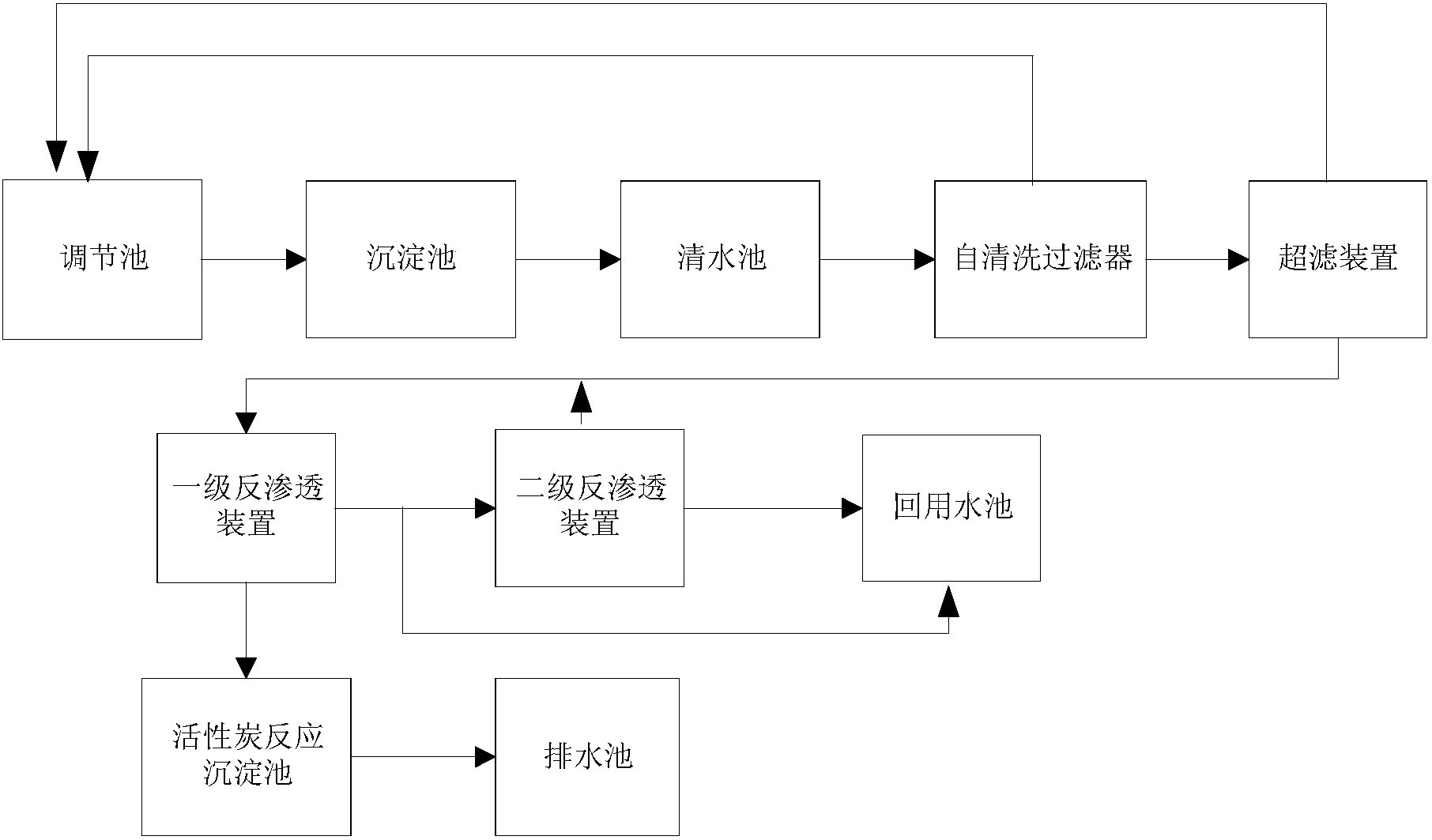

为了达到上述目的，本实用新型提供一种高盐废水处理回用的系统，其中所述高盐废水的TDS>4000mg/L，所述系统包括：调节池，用于均衡所述高盐废水的水质和避免沉淀;沉淀池，与调节池连接，用于沉淀处理来自所述调节池的水;清水池，与沉淀池连接，用于调整来自沉淀池中上层清水的pH;自清洗过滤器，与清水池连接，用于过滤处理来自清水池中的水;超滤装置，与自清洗过滤器连接，用于对来自自清洗过滤器的产水进行超滤;一级反渗透装置，与超滤装置连接，用于将来自超滤装置的产水进行一级反渗透处理;二级反渗透装置，与一级反渗透装置连接，用于将一级反渗透装置的产水进行二级反渗透处理，由此得到回用产水。
在根据本实用新型所述的高盐废水处理回用的系统中，所述系统还包括活性炭反应沉淀池，活性炭反应沉淀池与一级反渗透装置连接，用于对一级反渗透装置产生的浓水进行处理。
在根据本实用新型所述的高盐废水处理回用的系统中，其中所述自清洗过滤器与调节池连接，用于将自清洗过滤器的反洗排水引入调节池中循环处理。
在根据本实用新型所述的高盐废水处理回用的系统中，其中所述超滤装置与调节池连接，用于将超滤装置的反洗排水引入调节池中循环处理。
在根据本实用新型所述的高盐废水处理回用的系统中，其中所述二级反渗透装置与一级反渗透装置连接，用于将二级反渗透装置产生的浓水引入一级反渗透装置进行循环处理。
本实用新型提供一种高盐废水处理回用方法，其包括以下步骤：1)沉淀，将高盐废水收集到调节池中，其中高盐废水的TDS>4000mg/L，调节之后将其引入沉淀池中，并依次加入石灰、混凝剂、絮凝剂进行沉淀;2)调整PH值，将步骤1)中生成的上层清水引入清水池中，加酸调整pH为8-9;3)自清洗过滤，将步骤2)中得到的水引入自清洗过滤器中，进行过滤;4)超滤，将步骤3)中得到的产水引入超滤装置，得到超滤产水;5)一级反渗透，将步骤4)中得到的超滤产水引入一级反渗透装置，同时加入还原剂、阻垢剂;6)二级反渗透，步骤5)得到的产水引入二级反渗透装置进行处理，由此得到回用水。
在根据本实用新型所述的高盐废水处理回用方法中，将步骤5)得到的浓水引入活性炭反应沉淀池中并依次加入活性炭、混凝剂、絮凝剂，经处理后达标排放。
在根据本实用新型所述的高盐废水处理回用方法中，所述混凝剂为聚合氯化铝PAC或聚合氯化铁，所述絮凝剂为聚丙烯酰胺PAM。
在根据本实用新型所述的高盐废水处理回用方法中，将步骤6)得到的浓水引入一级反渗透装置，进行循环处理。
在根据本实用新型所述的高盐废水处理回用方法中，将步骤5)得到的部分产水与步骤6)的产水相混合，由此得到回用水。
本实用新型的有益效果：
预处理系统中采用比较简单的药剂(石灰、混凝剂和絮凝剂)进行沉淀、过滤，有效降低碳酸盐硬度、去除部分有机物和胶体，减轻后续膜处理系统的负荷，保护膜处理系统正常运行;
超滤膜过滤系统采用超滤过滤(UF)作为反渗透脱盐(RO)系统的预处理。超滤过滤可以截流胶体、大分子有机物、细菌病毒等生物菌体以及悬浮物颗粒，过滤后水的浊度小于0.2NTU，污染指数SDI小于3，回收率≥90%;
反渗透脱盐系统中一级反渗透系统水回收率大于70%，1年内脱盐率≥98%，3年内脱盐率≥97%。二级反渗透系统水回收率大于80%，1年内脱盐率≥97%，3年内脱盐率≥96%。对水中溶解性COD的去除率也能达到90%左右;
自清洗过滤器排污水、超滤反洗水中的污染物主要是SS、COD，采用混凝沉淀的处理工艺处理污水和反洗排水，使其达到废水的排放标准。投资小、运行费用低，可有效控制回用水的制水成本;
反渗透(RO)浓水采用活性炭吸附工艺，优点是工艺简单、运行成本低，处理后COD、氨氮、总磷等均能达标排放。
