申请日2016.12.15
公开(公告)日2017.08.29
IPC分类号C02F11/12; B01D53/04; B01D46/02
摘要
本实用新型公开的一种污泥干化装置，一种污泥干化装置，包括进料装置及活性炭吸收塔，进料装置底部安装有第一螺旋输送机，第一螺旋输送机的出料口连接有干燥机，干燥机顶部设有进风口，进风口通过管道连接有热风发生器，干燥机底部设有第一出料口，第一出料口与第二螺旋输送机连通，干燥机还设有第二出料口，第二出料口通过管道连接有旋风除尘器，旋风除尘器底部的出料口与第二螺旋输送机连通，旋风除尘器顶部的排气口通过管道连接有第一风机;活性炭吸收塔的进气口通过管道连接有第二风机，第二风机的进气口通过管道与管道连通;本装置在污泥干化的过程中产生的臭气可以通过活性炭吸收塔进行吸收，减少有害气体对机械设备的腐蚀。
权利要求书

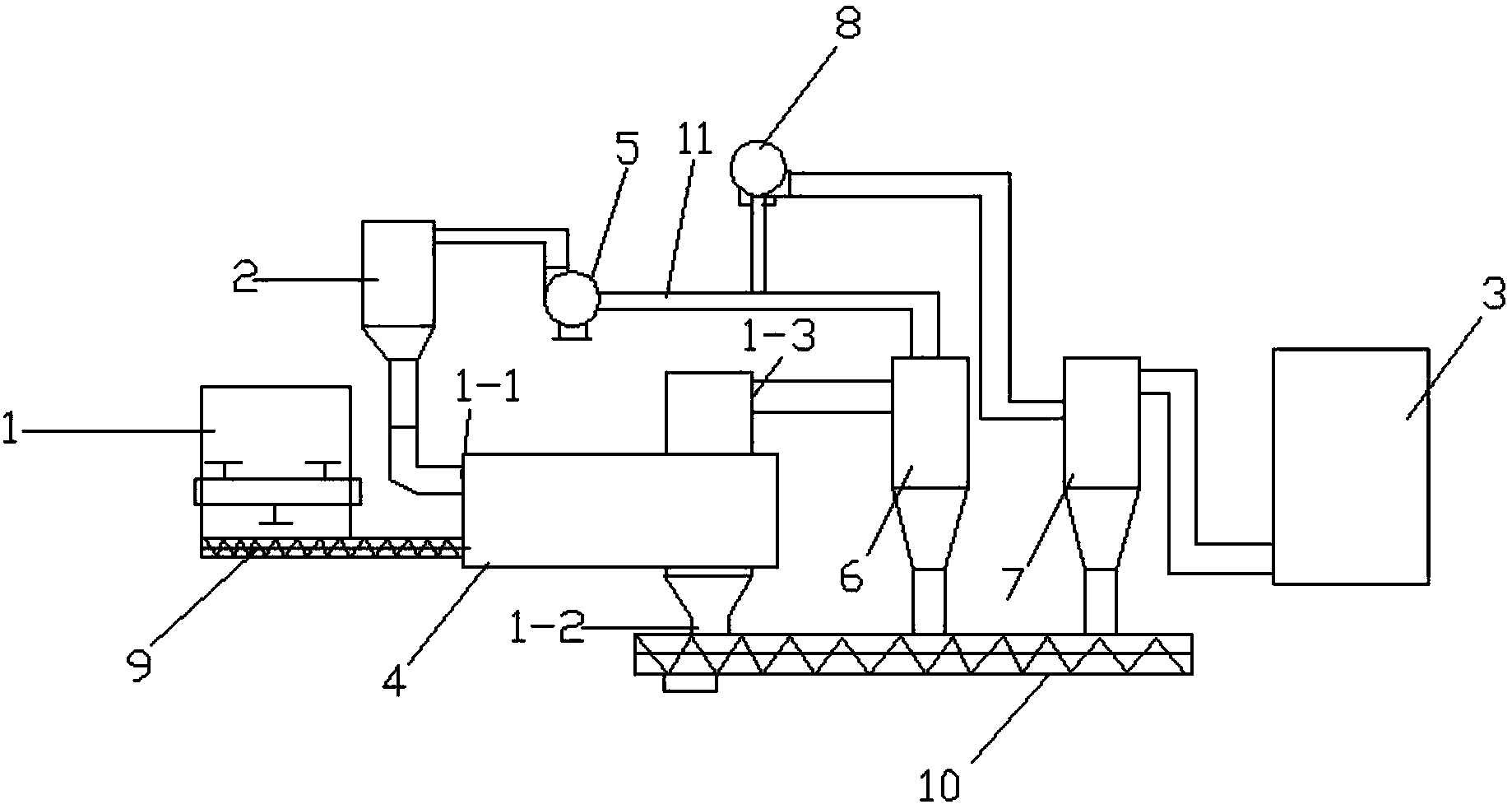

1.一种污泥干化装置，其特征在于，包括进料装置(1)及活性炭吸收塔(3)，所述进料装置(1)底部安装有第一螺旋输送机(9)，所述第一螺旋输送机(9)的出料口连接有干燥机(4)，所述干燥机(4)顶部设有进风口(1-1)，所述进风口(1-1)通过管道连接有热风发生器(2)，所述干燥机(4)底部设有第一出料口(1-2)，所述第一出料口(1-2)与第二螺旋输送机(10)连通，所述干燥机(4)还设有第二出料口(1-3)，所述第二出料口(1-3)通过管道连接有旋风除尘器(6)，所述旋风除尘器(6)底部的出料口与第二螺旋输送机(10)连通，所述旋风除尘器(6)顶部的排气口通过管道(11)连接有第一风机(5)，所述第一风机(5)的排气口通过管道与热风发生器(2)的进气口相连;所述活性炭吸收塔(3)的进气口通过管道连接有第二风机(8)，所述第二风机(8)的进气口通过管道与管道(11)连通。
2.如权利要求1所述的一种污泥干化装置，其特征在于，所述第二风机(8)与所述旋风除尘器(6)之间设有布袋除尘器(7)，所述布袋除尘器(7)的尘气入口通过管道与第二风机(8)的排气口相连，所述布袋除尘器(7)的净气出口通过管道与活性炭吸收塔(3)的进气口相连;所述布袋除尘器(7)底部的粉尘出口与第二螺旋输送机(10)连通。
3.如权利要求1所述的一种污泥干化装置，其特征在于，所述进料装置(1)内设有搅拌器。
说明书
一种污泥干化装置
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种污泥干化装置。
背景技术
污泥干化是通过渗滤或蒸发等作用，从污泥中去除大部分含水量的过程，一般指采用污泥干化场(床)等自蒸发设施。在污泥干化的过程中会产生有恶臭味的尾气主要成分有NOX、NH3、H2S及CH4等，污泥干化后的尾气如果不能及时处理必然会对污泥干化设备产生腐蚀作用，影响其使用寿命。
实用新型内容
本实用新型的目的在于提供一种污泥干化装置，能够有效去除污泥干化过程中产生的臭气。
本实用新型所采用的技术方案是：一种污泥干化装置，包括进料装置及活性炭吸收塔，进料装置底部安装有第一螺旋输送机，第一螺旋输送机的出料口连接有干燥机，干燥机顶部设有进风口，进风口通过管道连接有热风发生器，干燥机底部设有第一出料口，第一出料口与第二螺旋输送机连通，干燥机还设有第二出料口，第二出料口通过管道连接有旋风除尘器，旋风除尘器底部的出料口与第二螺旋输送机连通，旋风除尘器顶部的排气口通过管道连接有第一风机，第一风机的排气口通过管道与热风发生器的进气口相连;活性炭吸收塔的进气口通过管道连接有第二风机，第二风机的进气口通过管道与管道连通。
本实用新型的特点还在于，
第二风机与旋风除尘器之间设有布袋除尘器，布袋除尘器的尘气入口通过管道与第二风机的排气口相连，布袋除尘器的净气出口通过管道与活性炭吸收塔的进气口相连;布袋除尘器底部的粉尘出口与第二螺旋输送机连通。
进料装置内设有搅拌器。
本实用新型的有益效果是：本实用新型的一种污泥干化装置将污泥加入到进料装置中，通过进料装置内的搅拌器进行初步搅拌破碎，然后通过螺旋输送机进行输送，在输送的过程中物料可被再次破碎，最后被投入到污泥干燥机内进行深度搅拌破碎;同时在污泥干化的过程中产生的臭气可以通过活性炭吸收塔进行吸收，减少有害气体对机械设备的腐蚀;加设的布袋除尘器可以捕捉系统内微小的粉尘，净化系统内的空气。
