申请日2016.12.15
公开(公告)日2017.08.29
IPC分类号C02F11/12
摘要

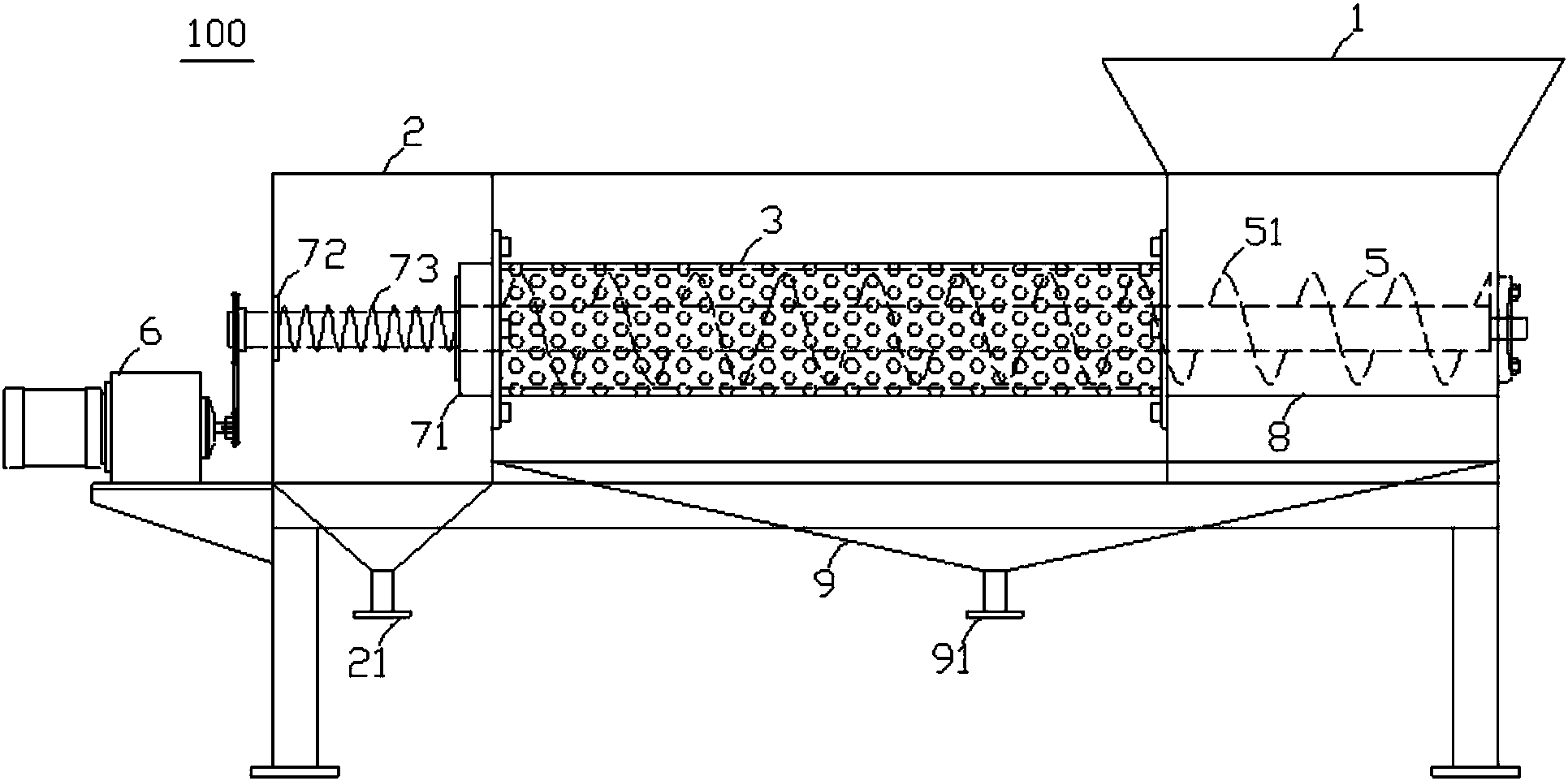

本实用新型揭示了一种无摩擦螺旋污泥压榨机,包括进料斗、出料斗、过滤筒、压榨螺杆;过滤筒为两端开口的筒状,一端开口与进料斗连通,另一端开口与出料斗连通,过滤筒侧壁上设有若干小孔;压榨螺杆穿设在过滤筒中,压榨螺杆与过滤筒内壁不相接触,压榨螺杆的螺纹间距在由进料斗至出料斗的方向上逐渐递减;还包括电机,与压榨螺杆传动连接,以驱动压榨螺杆旋转;过滤筒与出料斗连通的一端开口处设有涨紧件,出料斗中与涨紧件相对设有涨紧调节环,涨紧件和涨紧调节环之间设有涨紧弹簧。本实用新型结构精密,具有运行阻力小,脱水效果佳的优点。
权利要求书
1.一种无摩擦螺旋污泥压榨机,其特征在于,包括进料斗、出料斗、过滤筒、压榨螺杆;
所述过滤筒为两端开口的筒状,一端开口与所述进料斗连通,另一端开口与所述出料斗连通,所述过滤筒侧壁上设有若干小孔;
所述压榨螺杆穿设在所述过滤筒中,所述压榨螺杆与所述过滤筒内壁不相接触,所述压榨螺杆的螺纹间距在由所述进料斗至所述出料斗的方向上逐渐递减;
还包括电机,与所述压榨螺杆传动连接,以驱动所述压榨螺杆旋转;
所述过滤筒与所述出料斗连通的一端开口处设有涨紧件,所述出料斗中与所述涨紧件相对设有涨紧调节环,所述涨紧件和所述涨紧调节环之间设有涨紧弹簧。
2.根据权利要求1所述的无摩擦螺旋污泥压榨机,其特征在于,所述进料斗底部设有过滤网。
3.根据权利要求2所述的无摩擦螺旋污泥压榨机,其特征在于,所述过滤网和所述过滤筒下方设有污水收集斗,所述污水收集斗底部设有出水口。
4.根据权利要求1所述的无摩擦螺旋污泥压榨机,其特征在于,所述出料斗底部设有出渣口。
5.根据权利要求1所述的无摩擦螺旋污泥压榨机,其特征在于,所述压榨螺杆一端由所述过滤筒中延伸至所述进料斗内。
说明书
一种无摩擦螺旋污泥压榨机
技术领域
本实用新型涉及水体生态治理技术领域,具体涉及一种无摩擦螺旋污泥压榨机。
背景技术
在水体生态治理技术领域中,常常需要将污泥等杂物打捞上岸,并通过污泥压榨机对打捞上来的污泥等杂物进行脱水处理。
现有污泥压榨机结构较为简单,存在运行阻力大,脱水效果差等问题。
为了取得更好的脱水效果,需要一种结构更加精密、脱水效果更佳的污泥压榨机。
实用新型内容
本实用新型的目的在于提供一种无摩擦螺旋污泥压榨机。
为实现上述实用新型目的之一,本实用新型采用如下技术方案:
一种无摩擦螺旋污泥压榨机,包括进料斗、出料斗、过滤筒、压榨螺杆;
所述过滤筒为两端开口的筒状,一端开口与所述进料斗连通,另一端开口与所述出料斗连通,所述过滤筒侧壁上设有若干小孔;
所述压榨螺杆穿设在所述过滤筒中,所述压榨螺杆与所述过滤筒内壁不相接触,所述压榨螺杆的螺纹间距在由所述进料斗至所述出料斗的方向上逐渐递减;
还包括电机,与所述压榨螺杆传动连接,以驱动所述压榨螺杆旋转;
所述过滤筒与所述出料斗连通的一端开口处设有涨紧件,所述出料斗中与所述涨紧件相对设有涨紧调节环,所述涨紧件和所述涨紧调节环之间设有涨紧弹簧。
作为进一步改进的技术方案,所述进料斗底部设有过滤网。
作为进一步改进的技术方案,所述过滤网和所述过滤筒下方设有污水收集斗,所述污水收集斗底部设有出水口。
作为进一步改进的技术方案,所述出料斗底部设有出渣口。
作为进一步改进的技术方案,所述压榨螺杆一端由所述过滤筒中延伸至所述进料斗内。
相对于现有技术,本实用新型的技术效果在于:
本实用新型结构精密,具有运行阻力小,脱水效果佳的优点。
