申请日2016.12.15
公开(公告)日2017.07.28
IPC分类号B01D53/78; B01D53/52; B01D53/48; B01D53/58; B01D53/54
摘要

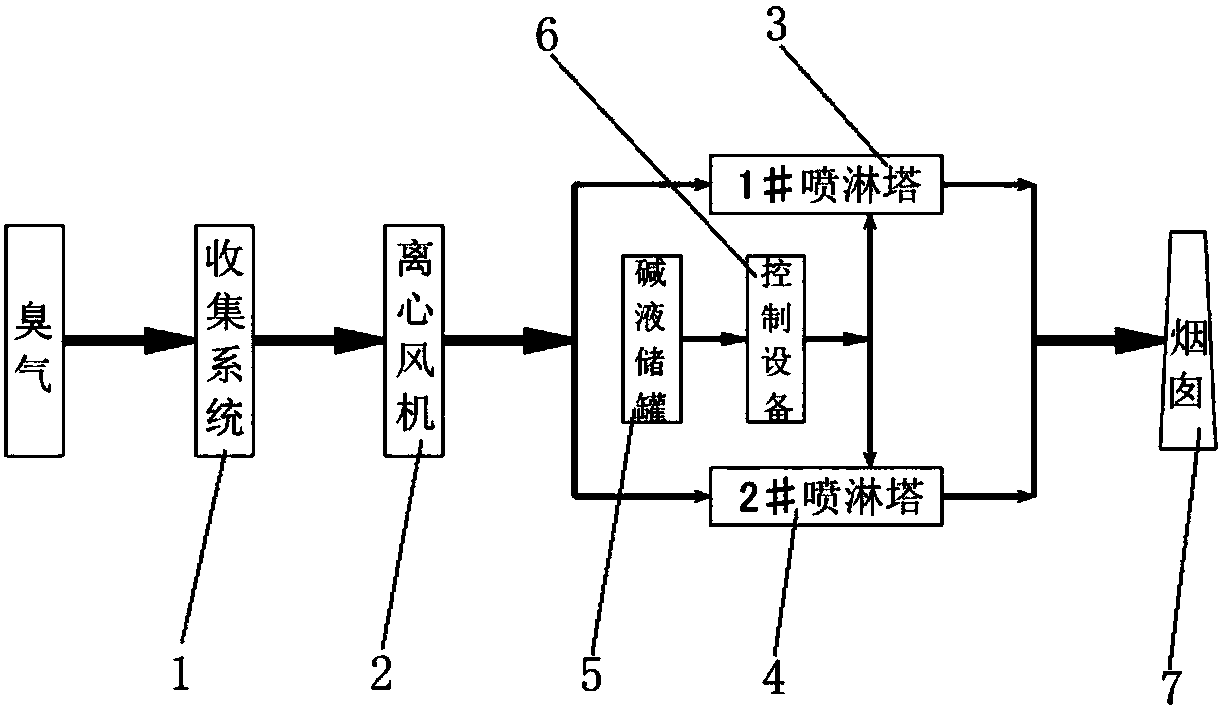

本实用新型公开了一种水解池、污泥浓缩池用高密封性臭气处理装置，主要涉及废气处理设备的技术领域;所述臭气收集设备通过离心风机分别与第一喷淋塔和第二喷淋塔相接，所述碱液储罐在控制设备的控制下分别与第一喷淋塔和第二喷淋塔相接;所述第一喷淋塔与第二喷淋塔并联连接，所述第一喷淋塔、第二喷淋塔的出气口均接往烟囱;所述臭气收集设备包括了多个安装在池体顶部的拱形PP板密闭盖;所述PP板密闭盖、第一喷淋塔以及第二喷淋塔的表面均覆有吸音层，所述吸音层包括了泡棉板和橡胶板;本实用新型臭气处理装置结构简单，操作管理方便快捷，废气吸收高效彻底，并且其臭气收集设备密封性好，整个处理过程噪音低。
权利要求书
1.一种水解池、污泥浓缩池用高密封性臭气处理装置，其特征在于：包括：臭气收集设备(1)、离心风机(2)、第一喷淋塔(3)、第二喷淋塔(4)、碱液储罐(5)、控制设备(6)和烟囱(7);
所述臭气收集设备(1)通过离心风机(2)分别与第一喷淋塔(3)和第二喷淋塔(4)相接，所述碱液储罐(5)在控制设备(6)的控制下分别与第一喷淋塔(3)和第二喷淋塔(4)相接;所述第一喷淋塔(3)与第二喷淋塔(4)并联连接，所述第一喷淋塔(3)、第二喷淋塔(4)的出气口均接往烟囱(7);
所述臭气收集设备(1)包括了多个安装在池体顶部的拱形PP板密闭盖;所述PP板密闭盖、第一喷淋塔(3)以及第二喷淋塔(4)的表面均覆有吸音层，所述吸音层包括了泡棉板和橡胶板。
2.根据权利要求1所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其特征在于：所述PP板密闭盖的外表面设有保护层，所述保护层从内至外依次由保温层、耐酸碱腐蚀层和耐磨层组成。
3.根据权利要求2所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其特征在于：所述保温层为聚氨酯层，所述耐酸碱腐蚀层为超耐候树脂面层，所述耐磨层为高锰钢层。
4.根据权利要求1所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其特征在于：所述第一喷淋塔(3)、第二喷淋塔(4)以及控制设备(6)的表面均设有一层由长余辉发光材料制成的自发光层。
5.根据权利要求1所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其特征在于：所述碱液储罐(5)内配有5%的碳酸钠或氢氧化钠溶液。
6.根据权利要求1所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其特征在于：所述PP板密闭盖的内侧设有加强筋，所述PP板密闭盖通过膨胀螺栓与池壁固定连接;所述各个PP板密闭盖之间通过不锈钢螺栓固定连接，且连接部均设有密封垫片。
说明书
一种水解池、污泥浓缩池用高密封性臭气处理装置
技术领域
本实用新型涉及废气处理设备的技术领域，具体是一种水解池、污泥浓缩池用高密封性臭气处理装置。
背景技术
在废水处理的过程中，水解生化池及污泥浓缩池使用后会有硫化氢、氨气、二氧化硫、甲硫醇等臭气产生，这类废气长期吸收将对人体神经系统、造血功能带来严重危害，对厂区及周边的大气环境造成污染，给车间员工及周边民众的身体健康带来重大危害。与密封系统一样，作为臭气控制和处理系统的一个重要组成部分，废气收集及输送系统也是一个极为重要的关键要素。废气收集及输送系统设计得合理与否很大程度上影响着整个臭气控制和处理系统的处理效果。从产生臭气的水解酸化池、污泥浓缩池场所来看，水解池一般呈长方形，污泥浓缩池成圆形。
近几年来，随着时代的进步，水处理相关行业对废气处理设备的技术要求越来越高，然而现有用于水解池、污泥浓缩池的臭气处理装置还存在如下缺陷：
1、臭气吸收工作的效率及质量低，并且整个处理过程会产生较大的噪音;
2、其臭气收集设备密封性差，容易造成泄露，进而影响大气环境;
3、整体结构复杂，同时负载要求较高，不便于工作人员操作管理，动力消耗大，运行成本高。
实用新型内容
实用新型目的：针对上述现有技术存在的问题和不足，本实用新型的目的是提供一种水解池、污泥浓缩池用高密封性臭气处理装置，该臭气处理装置结构简单，操作管理方便快捷，废气吸收高效彻底，并且其臭气收集设备密封性好，整个处理过程噪音低。
技术方案：为了实现以上目的，本实用新型所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，包括了臭气收集设备、离心风机、第一喷淋塔、第二喷淋塔、碱液储罐、控制设备和烟囱;所述臭气收集设备通过离心风机分别与第一喷淋塔和第二喷淋塔相接，所述碱液储罐在控制设备的控制下分别与第一喷淋塔和第二喷淋塔相接;所述第一喷淋塔与第二喷淋塔并联连接，所述第一喷淋塔、第二喷淋塔的出气口均接往烟囱;所述臭气收集设备包括了多个安装在池体顶部的拱形PP板密闭盖;所述PP板密闭盖、第一喷淋塔以及第二喷淋塔的表面均覆有吸音层，所述吸音层包括了泡棉板和橡胶板。本实用新型通过臭气收集设备对水解池、污泥浓缩池上的臭气进行集中收集，之后通过离心风机将臭气分别送往两座并联的喷淋塔，两座喷淋塔在控制设备的控制下，同时利用碱液作为吸附液在塔体内部进行气液中和，从而能安全高效地去除以硫化氢、硫醇类、氨、含氮类有机物为主的异味，使处理后的废气达标排放，因此其臭气吸收工作的效率及质量均非常高;并且其通过在池体顶部安装的拱形PP板密闭盖，从而在确保臭气收集效果的同时，极大提高了臭气收集设备的密封性，最大程度减少了臭气的泄露，同时其拱形构造非常适用于长方形的水解池以及圆形的污泥浓缩池，绝缘性能好，经济环保;另外其通过设置由泡棉板、橡胶板组成的吸音层，从而减小了整个臭气处理过程中所产生的噪音，防止了周围人员受到太大的干扰，同时也起到了减震缓冲的作用;另一方面，其污泥浓缩池和水解酸化池的臭气处理合并为一套设备来完成，结构简单，大幅降低了负载，并且工作人员操作管理起来方便快捷，运行成本低廉。
本实用新型中所述PP板密闭盖的外表面设有保护层，所述保护层从内至外依次由保温层、耐酸碱腐蚀层和耐磨层组成。因此其具有良好的耐磨损、耐酸碱以及耐高温性能，经久耐用。
本实用新型中所述保温层为聚氨酯层，保温隔热效果非常好;所述耐酸碱腐蚀层为超耐候树脂面层，其可以长期抵御酸、碱、盐等各种化学物质的腐蚀，非常适合于酸雨多发地区、腐蚀性厂房以及沿海地区使用，效果特别显著;所述耐磨层为高锰钢层，其具有较强的外撞击承受能力。
本实用新型中所述第一喷淋塔、第二喷淋塔以及控制设备的表面均设有一层由长余辉发光材料制成的自发光层。其自发光层夜间照明效果好，进一步方便了工作人员的操作管理，同时节省了电能。
本实用新型中所述碱液储罐内配有5%的碳酸钠或氢氧化钠溶液，从而能高效稳定地去除以硫化氢、硫醇类、氨、含氮类有机物为主的废气分子。
本实用新型中所述PP板密闭盖的内侧设有加强筋，所述PP板密闭盖通过膨胀螺栓与池壁固定连接;所述各个PP板密闭盖之间通过不锈钢螺栓固定连接，且连接部均设有密封垫片。因此其PP板密封盖与其他部件的连接稳定牢固，使用寿命长，密封性能好。
有益效果：与现有技术相比，本实用新型具有以下优点：
1、本实用新型中所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其通过臭气收集设备对水解池、污泥浓缩池上的臭气进行集中收集，之后通过离心风机将臭气分别送往两座并联的喷淋塔，两座喷淋塔在控制设备的控制下，同时利用碱液作为吸附液在塔体内部进行气液中和，从而能安全高效地去除以硫化氢、硫醇类、氨、含氮类有机物为主的异味，使处理后的废气达标排放，因此其臭气吸收工作的效率及质量均非常高。
2、本实用新型中所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其通过在池体顶部安装的拱形PP板密闭盖，从而在确保臭气收集效果的同时，极大提高了臭气收集设备的密封性，最大程度减少了臭气的泄露，并且其拱形构造非常适用于长方形的水解池以及圆形的污泥浓缩池，绝缘性能好，经济环保。
3、本实用新型中所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其通过设置由泡棉板、橡胶板组成的吸音层，从而减小了整个臭气处理过程中所产生的噪音，防止了周围人员受到太大的干扰，同时也起到了减震缓冲的作用;另外其污泥浓缩池和水解酸化池的臭气处理合并为一套设备来完成，结构简单，大幅降低了负载，并且工作人员操作管理起来方便快捷，运行成本低廉。
4、本实用新型中所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其PP板密闭盖具有良好的耐磨损、耐酸碱以及耐高温的性能，经久耐用;另外其自发光层夜间照明效果好，进一步方便了工作人员的操作管理，同时节省了电能。
5、本实用新型中所述的一种水解池、污泥浓缩池用高密封性臭气处理装置，其PP板密封盖与其他部件的连接稳定牢固，使用寿命长，密封性能好。
