申请日2016.12.15
公开(公告)日2017.07.11
IPC分类号C02F1/00; C02F1/28
摘要

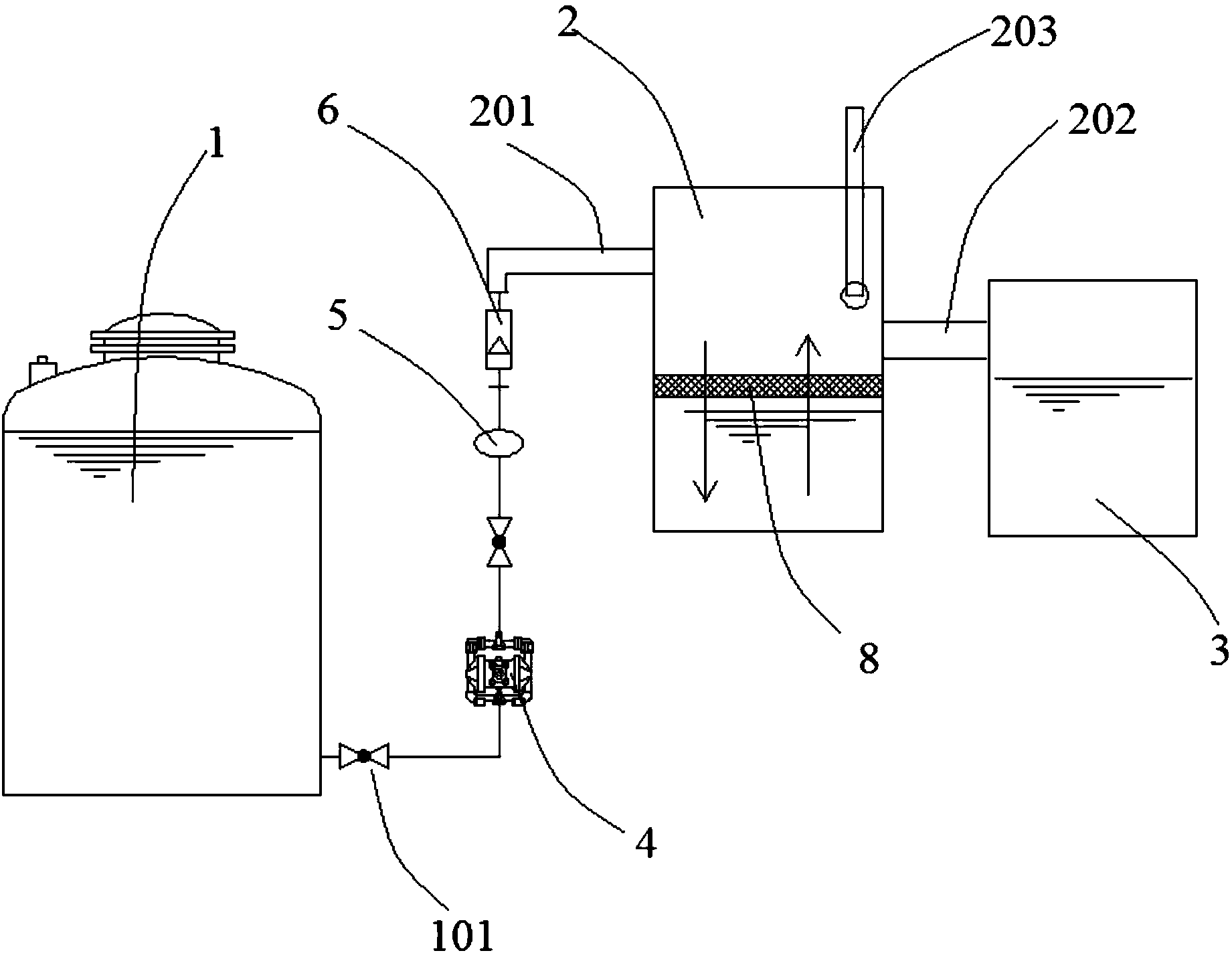

本实用新型公开了一种水流量稳定的废水处理系统，其包括：储液罐，储液罐的出水端设有控制阀和气动隔膜泵，气动隔膜泵还连接有流量稳定器和转子流量计，流量稳定器减小管道的波动压力，流量稳定器和转子流量计的管路连接至缓冲罐中，缓冲罐的出水口连接处理罐，废水在处理罐中进行净化处理;缓冲罐上设有进水管和出水管，进水管连接至所述转子流量计所处的管路上，出水管连接至所述处理罐;进水管和出水管分别设置在缓冲罐的两侧，进水管的高度高于所述出水管。本实用新型经过流量稳定器之后，管道中的液体压力波动减少，增加转子流量计之后，可以稳定地监测出当前流量，并且减小压力波动之后，管道、弯头受到的冲击大大减小。
权利要求书
1.一种水流量稳定的废水处理系统，其包括：储液罐，所述储液罐存储待处理的废水，所述储液罐的出水端设有控制阀和气动隔膜泵，其特征在于，所述气动隔膜泵还连接有流量稳定器和转子流量计，所述流量稳定器减小管道的波动压力，所述流量稳定器和转子流量计的管路连接至缓冲罐中，所述缓冲罐缓存从所述储液罐中出来的废水，所述缓冲罐的出水口连接处理罐，废水在所述处理罐中进行净化处理;
所述缓冲罐上设有进水管和出水管，所述进水管连接至所述转子流量计所处的管路上，所述出水管连接至所述处理罐;
所述进水管和出水管分别设置在所述缓冲罐的两侧，所述进水管的高度高于所述出水管。
2.根据权利要求1所述的一种水流量稳定的废水处理系统，其特征在于，还包括活性炭吸附装置，所述活性炭吸附装置设置在所述缓冲罐的内部。
3.根据权利要求2所述的一种水流量稳定的废水处理系统，其特征在于，所述活性炭吸附装置可拆卸的设置在所述缓冲罐内部，且所述活性炭吸附装置的高度低于所述出水管。
4.根据权利要求1所述的一种水流量稳定的废水处理系统，其特征在于，所述活性炭吸附装置包括框架和设置在所述框架内部的活性炭组件，所述框架上设有与所述缓冲罐内壁卡合的卡件。
5.根据权利要求4所述的一种水流量稳定的废水处理系统，其特征在于，所述活性炭组件包括基板和设置在所述基板两面的活性炭吸附毡，所述活性炭吸附毡上的活性炭为蜂窝型活性炭，所述基板上设有若干通孔。
6.根据权利要求1所述的一种水流量稳定的废水处理系统，其特征在于，还包括液位传感器，所述液位传感器设置在所述缓冲罐的出水管处，所述液位传感器控制所述出水管处的液位高度不高于所述进水管处的液位高度。
说明书
一种水流量稳定的废水处理系统
技术领域
本实用新型涉及废水处理领域，具体涉及一种水流量稳定的废水处理系统。
背景技术
在废水处理系统中，常常使用机械隔膜泵或者气动隔膜泵作为泵送动力源，但是因为机械隔膜泵或者气动隔膜泵本身的特点，它们打出的液体不是连续的，而是有压力波动，因此一般不能使用流量计，这样无法确定出口的准确流量。
若采用小口径的管道、弯头及接头，由于压力波动的存在，小口径的管道、弯头、接头处容易因为冲击或者振动而损坏，因此，必须采用更大口径的管路，来减少波动对管路、弯头、接头造成的冲击;并且因为压力波动的存在，管道出口处的液体容易飞溅，若是危险液体，可能产生安全隐患。
发明内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种水流量稳定的废水处理系统，本实用新型在机械隔膜泵或者气动隔膜泵出口处增加流量稳定器，经过流量稳定器之后，管道中的液体压力波动减少，增加转子流量计之后，可以稳定地监测出当前流量，并且减小压力波动之后，管道、弯头受到的冲击大大减小。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：
一种水流量稳定的废水处理系统，其包括：储液罐，所述储液罐存储待处理的废水，所述储液罐的出水端设有控制阀和气动隔膜泵，所述气动隔膜泵还连接有流量稳定器和转子流量计，所述流量稳定器减小管道的波动压力，所述流量稳定器和转子流量计的管路连接至缓冲罐中，所述缓冲罐缓存从所述储液罐中出来的废水，所述缓冲罐的出水口连接处理罐，废水在所述处理罐中进行净化处理;
所述缓冲罐上设有进水管和出水管，所述进水管连接至所述转子流量计所处的管路上，所述出水管连接至所述处理罐;
所述进水管和出水管分别设置在所述缓冲罐的两侧，所述进水管的高度高于所述出水管。
进一步包括，还包括活性炭吸附装置，所述活性炭吸附装置设置在所述缓冲罐的内部。
进一步包括，所述活性炭吸附装置可拆卸的设置在所述缓冲罐内部，且所述活性炭吸附装置的高度低于所述出水管。
进一步包括，所述活性炭吸附装置包括框架和设置在所述框架内部的活性炭组件，所述框架上设有与所述缓冲罐内壁卡合的卡件。
进一步包括，所述活性炭组件包括基板和设置在所述基板两面的活性炭吸附毡，所述活性炭吸附毡上的活性炭为蜂窝型活性炭，所述基板上设有若干通孔。
进一步包括，还包括液位传感器，所述液位传感器设置在所述缓冲罐的出水管处，所述液位传感器控制所述出水管处的液位高度不高于所述进水管处的液位高度。
本实用新型的有益效果是:
本实用新型在机械隔膜泵或者气动隔膜泵出口处增加流量稳定器，经过流量稳定器之后，管道中的液体压力波动减少，增加转子流量计之后，可以稳定地监测出当前流量，并且减小压力波动之后，管道、弯头受到的冲击大大减小，无需增大管道口径，减少管道投资;压力波动减小之后，管道出口处的液体流量平稳，不再出现飞溅现象，减少安全隐患。
本实用新型的处理系统采用了缓冲罐，缓冲罐能够暂存废水，使得整个系统中的水流供水平稳，并且在缓冲罐中添加了活性炭吸附装置，能够初步吸附废水中的有机杂质。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
