申请日2016.12.15
公开(公告)日2017.07.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种化学实验室废水处理装置，其包括本体，本体内设有第一分界板、分隔板和第二分界板将本体分割成第一废水收集室、酸碱中和室、第二废水收集室和沉淀室，本体顶端设有酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗，第一废水收集室内设有第一液位传感器，酸碱中和室内设有pH检测仪和第一加药装置，第一分界板的下方固定有第一搅拌器和第一导水管，第一导水管上设有第一控制阀，第二废水收集室内设有第二液位传感器和第二加料装置，第二分界板上固定有第二搅拌器和第二导水管，第二导水管上设有第二控制阀，沉淀室设有排液管、观察窗和沉淀物排出门。本实用新型具有操作便捷，针对性强，废水处理效率高等优点。
权利要求书
1.一种化学实验室废水处理装置，包括本体，其特征在于：所述本体内设有第一分界板、分隔板和第二分界板将本体分割成第一废水收集室、酸碱中和室、第二废水收集室和沉淀室，所述本体顶端从左到右依次设有酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗，所述酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗的底端分别设有耐酸塑料网纱、耐碱塑料网纱和过滤层，所述第一废水收集室内设有第一液位传感器，所述酸碱中和室内设有pH检测仪和第一加药装置，所述第一分界板的下方固定有第一搅拌器和第一导水管，所述第一导水管上设有第一控制阀，所述第二废水收集室内设有第二液位传感器和第二加料装置，所述第二分界板上固定有第二搅拌器和第二导水管，所述第二搅拌器处于第二废水收集室内，所述第二导水管位于沉淀室内，所述第二导水管上设有第二控制阀，所述沉淀室设有排液管、观察窗和沉淀物排出门。
2.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗均为镶嵌式。
3.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述酸性废液入水漏斗和碱性废液入水漏斗位于第一废水收集室的上方。
4.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述第一废水收集室和酸碱中和室由第一分界板分隔开。
5.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述入水漏斗位于第二废水收集室的上方。
6.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述分隔板将第一废水收集室和酸碱中和室与第二废水收集室分隔开。
7.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述第二分界板将酸碱中和室和第二废水收集室与沉淀室分隔开。
8.根据权利要求1所述的化学实验室废水处理装置，其特征在于：所述第二导水管的中间线与分隔板重合。
说明书
一种化学实验室废水处理装置
技术领域
本实用新型涉及一种化学实验室废水处理装置，属于化学实验室设备技术领域。
背景技术
随着中国科学技术的发展，对化学实验室的需求越来越多，特别是近十几年来，各类化学实验室建设数量不断增加。从实验室的分布来看，主要集中在学校、科研机构、检测中介结构和企业中的检验研究部门。企业内部实验室的污染问题可归纳为企业的环保问题，易于被各级环保部门重视，企业在处理自身环保问题的同时，污染问题也得到了相应的处理。而其他各类实验室多为相对独立的事业单位，区域分散、废水排放量不大，其污染易于被忽视，尤其是学校的化学实验室。
当前我国很多学校、科研院所的化学实验室每天产生的废水、废液未严格处理并排入城市生活污水管网或河流，对城市污水厂产生很大的负荷冲击，特别是重金属和难降解有机物的排放会严重污染环境，威胁人们的健康。化学实验室废水排放特点是：间断性、量相对较少、水质成分复杂多变、高危害性。针对化学实验室废水排放问题，目前已有关于化学实验室废水处理装置的相关报道，例如中国专利“CN201520849245.1-一种实验室废水处理装置”和中国专利“CN201620286145.7-一种化学实验室废水处理装置”都分别公开了用于化学实验室的废水处理装置，然而，现有的装置都无视废水种类，直接先集中收集废水，然后进行酸碱中和，接着进行后续处理，针对性差，不仅对有的废水做不到完全的处理，而且处理效果不理想。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种化学实验室废水处理装置。
为解决上述技术问题，本实用新型提供以下技术方案：

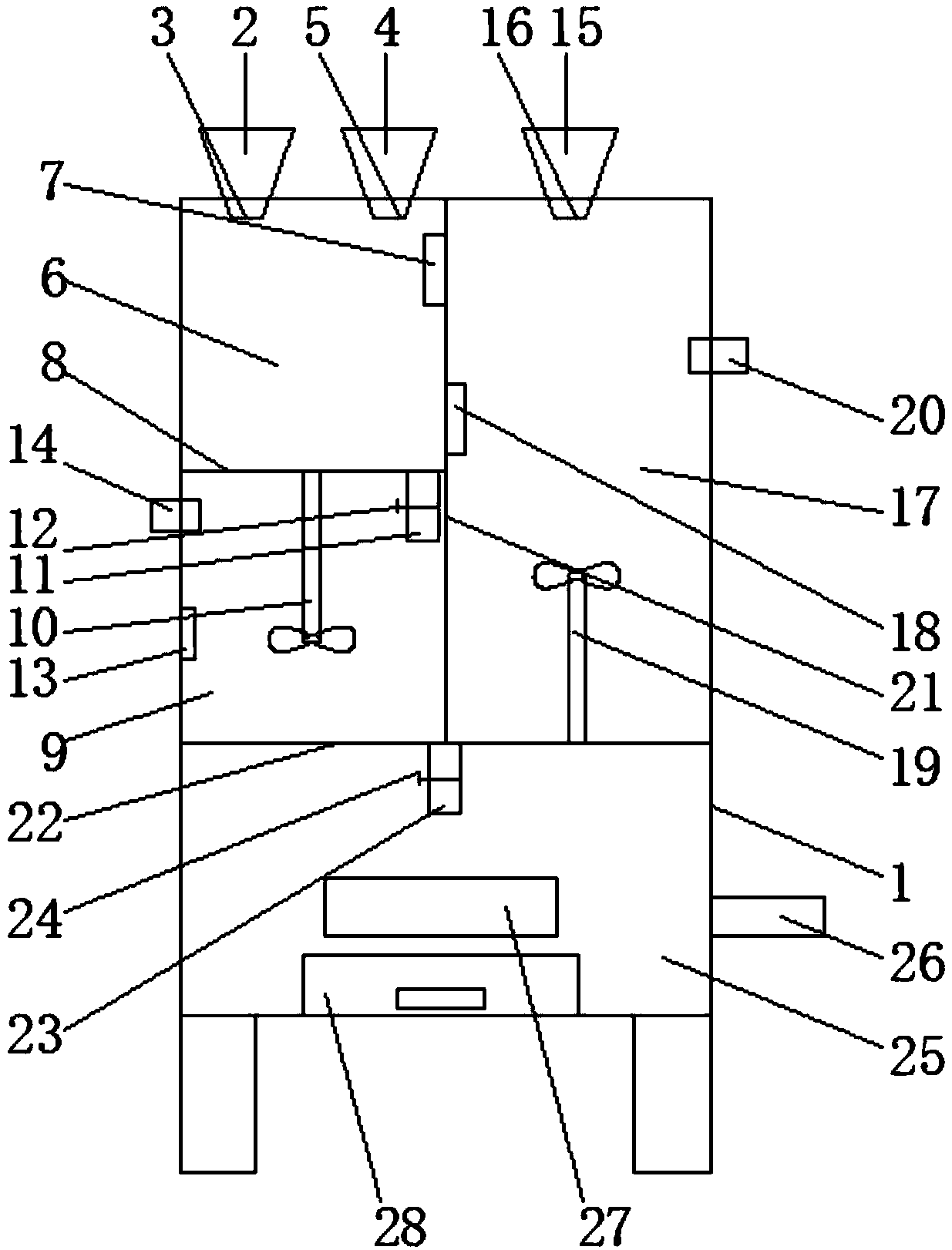

一种化学实验室废水处理装置，包括本体，所述本体内设有第一分界板、分隔板和第二分界板将本体分割成第一废水收集室、酸碱中和室、第二废水收集室和沉淀室，所述本体顶端从左到右依次设有酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗，所述酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗的底端分别设有耐酸塑料网纱、耐碱塑料网纱和过滤层，所述第一废水收集室内设有第一液位传感器，所述酸碱中和室内设有pH检测仪和第一加药装置，所述第一分界板的下方固定有第一搅拌器和第一导水管，所述第一导水管上设有第一控制阀，所述第二废水收集室内设有第二液位传感器和第二加料装置，所述第二分界板上固定有第二搅拌器和第二导水管，所述第二搅拌器处于第二废水收集室内，所述第二导水管位于沉淀室内，所述第二导水管上设有第二控制阀，所述沉淀室设有排液管、观察窗和沉淀物排出门。
进一步改进方案，所述酸性废液入水漏斗、碱性废液入水漏斗和入水漏斗均为镶嵌式。
进一步改进方案，所述酸性废液入水漏斗和碱性废液入水漏斗位于第一废水收集室的上方。
进一步改进方案，所述第一废水收集室和酸碱中和室由第一分界板分隔开。
进一步改进方案，所述入水漏斗位于第二废水收集室的上方。
进一步改进方案，所述分隔板将第一废水收集室和酸碱中和室与第二废水收集室分隔开。
进一步改进方案，所述第二分界板将酸碱中和室和第二废水收集室与沉淀室分隔开。
进一步改进方案，所述第二导水管的中间线与分隔板重合。
本实用新型与现有技术相比具有的有益效果是：
本实用新型提供的化学实验室废水处理装置，设有第一分界板、分隔板和第二分界板将本体分割成第一废水收集室、酸碱中和室、第二废水收集室和沉淀室，按照废液的酸碱性将酸碱废液与非酸碱废液分隔开，能够针对废液的特性做相应的处理;并且酸废液与碱废液收集在同一个收集室，可以让两者进行相应的中和反应，再对多出的酸液或者碱液做处理;设有的观察窗，对沉淀室内的处理液进行观察，做出对沉淀室内的物体排出顺序的判断;结构简单，占用面积小，操作便捷，针对性强，废水处理效率高，具有极强的实用价值，值得广泛推广应用。
