申请日2016.12.15
公开(公告)日2017.06.27
IPC分类号C02F1/28; C02F101/20
摘要
本实用新型公开了一种重金属废水处理末端吸附装置，包括配合组装的吸附筒体和吸附筒盖，所述吸附筒体为倒置的锥形筒体，吸附筒体内部从上至下依次设置有改性蛭石吸附层、酸改性高岭土层和活性炭吸附层，所述改性蛭石吸附层、酸改性高岭土层和活性炭吸附层均设置在底部带有渗透孔的吸附盘上，所述吸附盘呈与吸附筒体内壁配合固定的倒置锥形，所述吸附筒盖顶部设置有进水管，所述吸附筒体底部设置有出水管，吸附筒体上部侧端设置有冲洗出管，吸附筒体下部侧端设置有冲洗进管，本实用新型结构设计合理，重金属去除效果显著，水处理净化效果好，能够重复多次利用，更换组装方便。
权利要求书

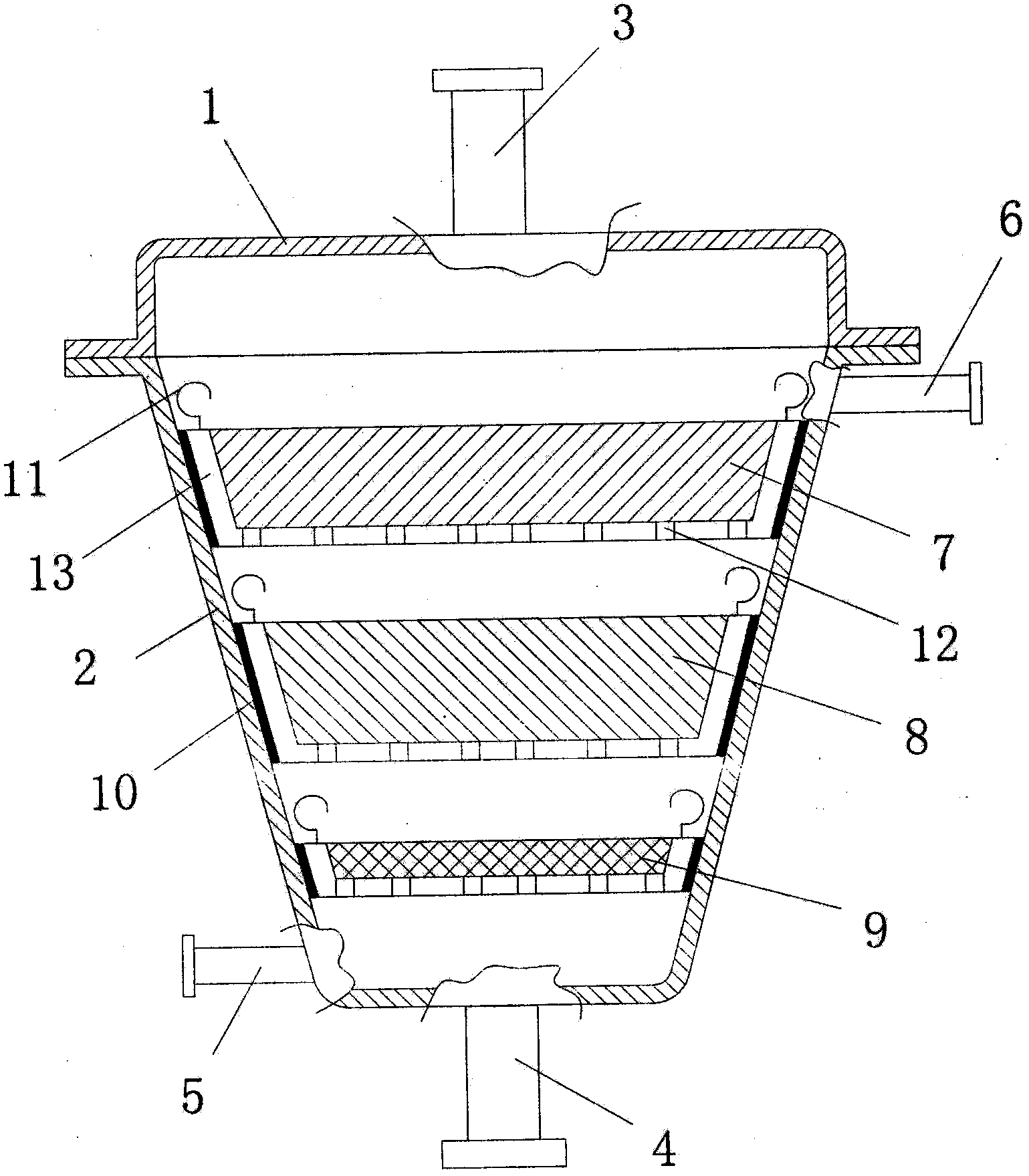

1.一种重金属废水处理末端吸附装置，包括配合组装的吸附筒体(2)和吸附筒盖(1)，其特征在于：所述吸附筒体(2)为倒置的锥形筒体，吸附筒体(2)内部从上至下依次设置有改性蛭石吸附层(7)、酸改性高岭土层(8)和活性炭吸附层(9)，所述改性蛭石吸附层(7)、酸改性高岭土层(8)和活性炭吸附层(9)均设置在底部带有渗透孔(12)的吸附盘(13)上，所述吸附盘(13)呈与吸附筒体(2)内壁配合固定的倒置锥形，所述吸附筒盖(1)顶部设置有进水管(3)，所述吸附筒体(2)底部设置有出水管(4)，吸附筒体(2)上部侧端设置有冲洗出管(6)，冲洗出管(6)与吸附筒体(2)连接处位置比改性蛭石吸附层(7)的位置高，吸附筒体(2)下部侧端设置有冲洗进管(5)，冲洗进管(5)与吸附筒体(2)连接处位置比活性炭吸附层(9)的位置低。
2.根据权利要求1所述的一种重金属废水处理末端吸附装置，其特征在于：所述吸附盘(13)外壁与吸附筒体(2)内壁之间设置有密封垫(10)。
3.根据权利要求1所述的一种重金属废水处理末端吸附装置，其特征在于：所述吸附盘(13)上固定设置有方便安装拆卸的吊钩(11)。
4.根据权利要求1所述的一种重金属废水处理末端吸附装置，其特征在于：所述吸附筒体(2)通过筒体法兰与吸附筒盖(1)的筒盖法兰固定连接。
5.根据权利要求4所述的一种重金属废水处理末端吸附装置，其特征在于：所述吸附筒体(2)的筒体法兰上端面与吸附筒盖(1)的筒盖法兰下端面之间设置有筒体密封圈。
6.根据权利要求1所述的一种重金属废水处理末端吸附装置，其特征在于：所述活性炭吸附层(9)的厚度比改性蛭石吸附层(7)和酸改性高岭土层(8)的厚度薄。
说明书
一种重金属废水处理末端吸附装置
技术领域
本实用新型涉及领域，具体为一种重金属废水处理末端吸附装置。
背景技术
当今水污染已经相当严重，特别是工业生产过程中产生的重金属污染尤为严重，废水中含有重金属离子、有机化合物和无机化合物等有害物质，这些物质进入环境必定会对生态环境及人类产生广泛而严重的危害，所以必须对废水进行严格的处理。
目前，国内最常用的废水处理方法有化学法和物理过滤法，化学法如：氧化(还原)处理法、中和处理法、混凝沉淀法等，这些方法都存在无法完全去除重金属的问题，导致废水中仍会残留少量的重金属，影响废水的达标排放;而物理过滤法有有砂粒过滤、活性炭吸附、离子膜处理等等。但这些方法都有各自的缺点，比如：砂滤只能初步处理，将水中的固体物质清除掉;离子膜处理，量小，运行成本高昂，设备容易坏;活性炭吸附效果不错，但价格太高，处理费用大。
实用新型内容
本实用新型的目的在于提供一种结构设计合理，重金属去除效果显著，水处理净化效果好，能够多次重复利用，更换组装方便的重金属废水处理末端吸附装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种重金属废水处理末端吸附装置，包括配合组装的吸附筒体和吸附筒盖，所述吸附筒体为倒置的锥形筒体，吸附筒体内部从上至下依次设置有改性蛭石吸附层、酸改性高岭土层和活性炭吸附层，所述改性蛭石吸附层、酸改性高岭土层和活性炭吸附层均设置在底部带有渗透孔的吸附盘上，所述吸附盘呈与吸附筒体内壁配合固定的倒置锥形，所述吸附筒盖顶部设置有进水管，所述吸附筒体底部设置有出水管，吸附筒体上部侧端设置有冲洗出管，冲洗出管与吸附筒体连接处位置比改性蛭石吸附层的位置高，吸附筒体下部侧端设置有冲洗进管，冲洗进管与吸附筒体连接处位置比活性炭吸附层的位置低。
优选的，所述吸附盘外壁与吸附筒体内壁之间设置有密封垫。
优选的，所述吸附盘上固定设置有方便安装拆卸的吊钩。
优选的，所述吸附筒体通过筒体法兰与吸附筒盖的筒盖法兰固定连接。
优选的，所述吸附筒体的筒体法兰上端面与吸附筒盖的筒盖法兰下端面之间设置有筒体密封圈。
优选的，所述活性炭吸附层的厚度比改性蛭石吸附层和酸改性高岭土层的厚度薄。
与现有技术相比，本实用新型的有益效果是：设置的改性蛭石吸附层对废水中的铜、锌、铅等重金属离子具有较好的吸附效果;设置的酸改性高岭土层对废水中的铬元素极有较好的吸附效果;由于活性炭的价格比较贵，而改性蛭石和酸改性高岭土的价钱便宜，制备方便，有一定的机械强度，因此，主要采用改性蛭石吸附层和酸改性高岭土吸附层对重金属进行吸附，只采用少量的活性炭材料组成的活性炭吸附层对废水进行最终处理，不仅能够有效地提高了重金属的去除效果，还能节省污水处理成本;吸附筒体为倒置的锥形筒体，吸附盘呈与吸附筒体内壁配合固定的倒置锥形，如此结构大大方便了各个吸附层的拆卸更换。
