申请日2016.12.15
公开(公告)日2017.06.27
IPC分类号C02F9/02
摘要
本实用新型公开了一种高效智能化家用商用水处理装置，包括外壳，所述外壳的内腔一侧固定安装有第一滤芯、第二滤芯和第三滤芯，所述第一滤芯、第二滤芯和第三滤芯之间通过连接管串联，所述第一滤芯的一侧固定连接有进水管，且该进水管上固定安装有电磁阀，所述第三滤芯的一侧通过连接管与RO膜过滤器的一侧连接，所述RO膜过滤器的内部固定安装有RO膜滤芯。该高效智能化家用商用水处理装置结构简单，使用方便，通过设置有浓缩水回流管能够有效的对浓缩水进行二次处理，能够大幅度降低废水率，且在RO膜过滤器内设置有加热板，能够有效的保持RO膜过滤器内的温度，提升RO膜滤芯的通透率，提高了制水效率，且水处理效果好。
权利要求书

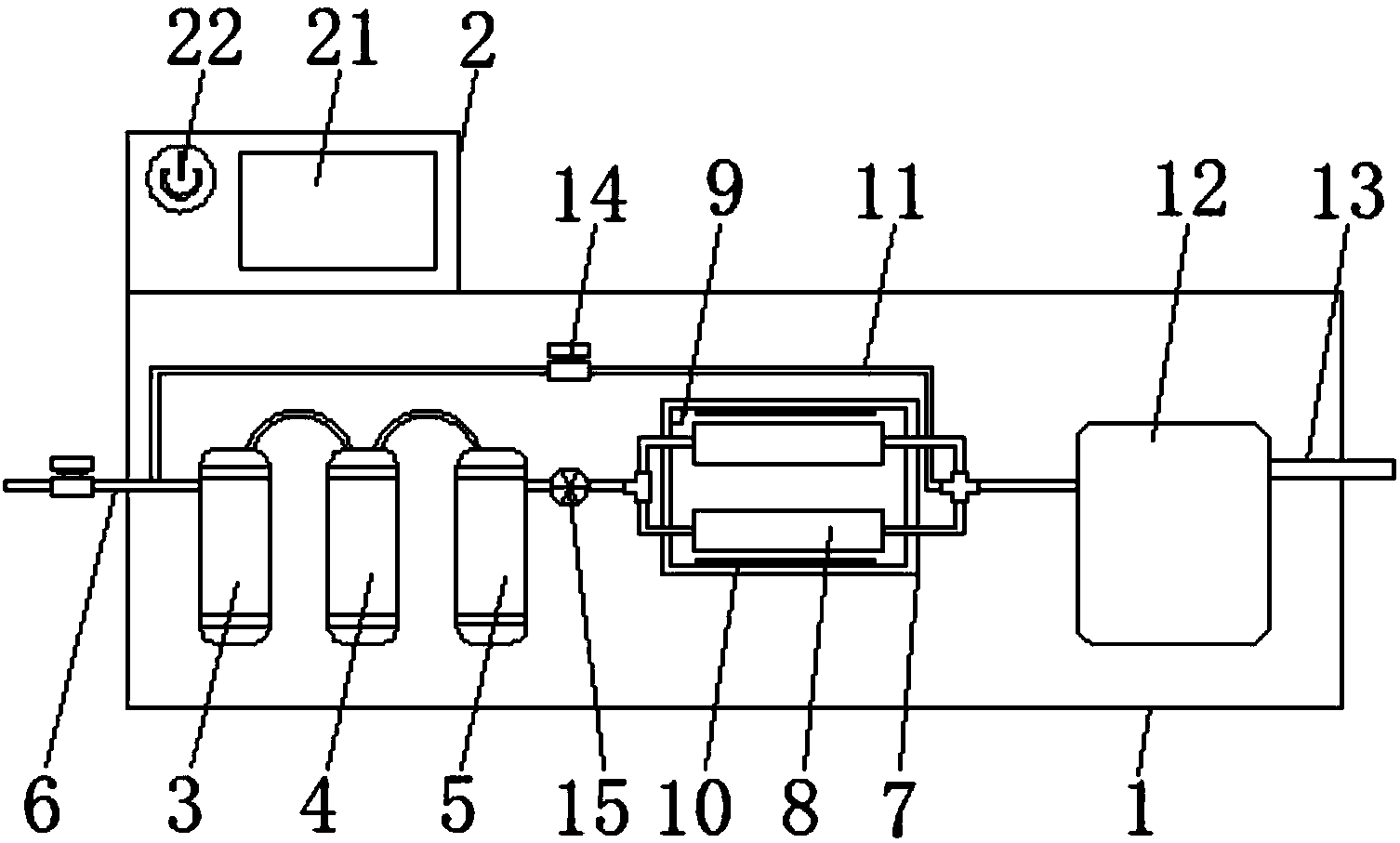

1.一种高效智能化家用商用水处理装置，包括外壳(1)，其特征在于：所述外壳(1)的内腔一侧固定安装有第一滤芯(3)、第二滤芯(4)和第三滤芯(5)，所述第一滤芯(3)、第二滤芯(4)和第三滤芯(5)之间通过连接管串联，所述第一滤芯(3)的一侧固定连接有进水管(6)，且该进水管(6)上固定安装有电磁阀(14)，所述第三滤芯(5)的一侧通过连接管与RO膜过滤器(7)的一侧连接，所述RO膜过滤器(7)的内部固定安装有RO膜滤芯(8)，所述RO膜过滤器(7)的内腔一角固定安装有温度感应器(9)，且该RO膜过滤器(7)的内壁上均固定安装有加热板(10)，所述RO膜过滤器(7)的出水端通过浓缩水回流管(11)与进水管(6)连通，且该浓缩水回流管(11)上固定安装有电磁阀(14)，且该RO膜过滤器(7)的出水端还通过连接管与储水桶(12)的一侧连通，且该储水桶(12)的另一侧与出水管连通，所述外壳(1)的顶部一侧固定安装有控制盒(2)，且该控制盒(2)的正面分别设置有开关(22)盒显示屏(21)，且该控制盒(2)的内部固定安装有控制器(23)，所述控制器(23)的输入端与温度感应器(9)的输出端电连接，所述控制器(23)的输出端分别与加热板(10)和电磁阀(14)电连接。
2.根据权利要求1所述的一种高效智能化家用商用水处理装置，其特征在于：所述第一滤芯(3)的内部固定安装有不少于三层过滤网，且过滤网的孔径自下而上逐级递减，所述第二滤芯(4)的内部设置有不少于三层活性炭层，且活性炭层的孔径自上而下逐级递减，所述第三滤芯(5)具体为管状结构的PP棉滤芯。
3.根据权利要求1所述的一种高效智能化家用商用水处理装置，其特征在于：所述第三滤芯(5)和RO膜过滤器(7)之间的连接管上固定安装有压力泵(15)，且该压力泵(15)与控制器(23)电连接。
4.根据权利要求1所述的一种高效智能化家用商用水处理装置，其特征在于：所述RO膜滤芯(8)的数量设置有两个，且两个RO膜滤芯(8)的进水端和出水端均设置有连接管，且RO膜滤芯(8)进水端的两个连接管通过三通与第三滤芯(5)一侧的连接管连通，两个RO膜滤芯(8)的出水端的连接管分别与四通的两个接口连通，且该四通的另外两个接口分别与浓缩水回流管(11)和储水桶(12)一侧的连接管连通。
5.根据权利要求1所述的一种高效智能化家用商用水处理装置，其特征在于：所述加热板(10)的数量设置有四个，且四个加热板(10)分别固定安装在RO膜过滤器(7)的上下两侧和前后两侧，所述加热板(10)的内部等距离设置有加热丝，且加热板(10)的外表面包裹有绝缘胶皮层。
说明书
一种高效智能化家用商用水处理装置
技术领域
本实用新型涉及净水器技术领域，具体为一种高效智能化家用商用水处理装置。
背景技术
由于工业经济的日益发达，导致水资源受污染的情况日益严重，而人们随着生活水平的提高，对生活质量的要求也随之提升，在日常生活中，饮用水在人们的生活中时必不可少的，而人们的生活用水多是自来水，自来水厂只对自来水进行了简单的过滤和消毒，导致其并不能直接饮用，而现有的水除离装置效率低，处理效果差，废水率高，于是我们提出一种高效智能化家用商用水处理装置。
实用新型内容
本实用新型的目的在于提供一种高效智能化家用商用水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效智能化家用商用水处理装置，包括外壳，所述外壳的内腔一侧固定安装有第一滤芯、第二滤芯和第三滤芯，所述第一滤芯、第二滤芯和第三滤芯之间通过连接管串联，所述第一滤芯的一侧固定连接有进水管，且该进水管上固定安装有电磁阀，所述第三滤芯的一侧通过连接管与RO膜过滤器的一侧连接，所述RO膜过滤器的内部固定安装有RO膜滤芯，所述RO膜过滤器的内腔一角固定安装有温度感应器，且该RO膜过滤器的内壁上均固定安装有加热板，所述RO膜过滤器的出水端通过浓缩水回流管与进水管连通，且该浓缩水回流管上固定安装有电磁阀，且该RO膜过滤器的出水端还通过连接管与储水桶的一侧连通，且该储水桶的另一侧与出水管连通，所述外壳的顶部一侧固定安装有控制盒，且该控制盒的正面分别设置有开关盒显示屏，且该控制盒的内部固定安装有控制器，所述控制器的输入端与温度感应器的输出端电连接，所述控制器的输出端分别与加热板和电磁阀电连接。
优选的，所述第一滤芯的内部固定安装有不少于三层过滤网，且过滤网的孔径自下而上逐级递减，所述第二滤芯的内部设置有不少于三层活性炭层，且活性炭层的孔径自上而下逐级递减，所述第三滤芯具体为管状结构的PP棉滤芯。
优选的，所述第三滤芯和RO膜过滤器之间的连接管上固定安装有压力泵，且该压力泵与控制器电连接。
优选的，所述RO膜滤芯的数量设置有两个，且两个RO膜滤芯的进水端和出水端均设置有连接管，且RO膜滤芯进水端的两个连接管通过三通与第三滤芯一侧的连接管连通，两个RO膜滤芯的出水端的连接管分别与四通的两个接口连通，且该四通的另外两个接口分别与浓缩水回流管和储水桶一侧的连接管连通。
优选的，所述加热板的数量设置有四个，且四个加热板分别固定安装在RO膜过滤器的上下两侧和前后两侧，所述加热板的内部等距离设置有加热丝，且加热板的外表面包裹有绝缘胶皮层。
与现有技术相比，本实用新型的有益效果是：该高效智能化家用商用水处理装置结构简单，使用方便，通过设置有浓缩水回流管能够有效的对浓缩水进行二次处理，能够大幅度降低废水率，且在RO膜过滤器内设置有加热板，能够有效的保持RO膜过滤器内的温度，提升RO膜滤芯的通透率，提高了制水效率，且水处理效果好。
