申请日2016.12.15
公开(公告)日2017.06.27
IPC分类号C02F9/02; C02F103/04
摘要
本实用新型公开了一种家用低废水率纯水机，包括箱体，所述箱体的内部通过夹板分别设置有PP棉过滤器、颗粒活性炭过滤器和压缩活性炭过滤器，且三个过滤器的顶部和内部分别设置有过滤盖和滤芯，所述PP棉过滤器内部的滤芯通过通水管与颗粒活性炭过滤器连通，所述颗粒活性炭内部的滤芯通过通水管与压缩活性炭过滤器连通。该家用低废水率纯水机，RO反渗透膜过滤器过滤的废水能够用来清洗纯水机的其他过滤器的滤芯，不仅能够节约水资源，而且能够降低废水率，使用产生的废水清洗滤芯，比原水更干净，滤芯的清洗效果更好，不仅提高纯水机滤芯的使用寿命，而且降低家庭生活开支。
权利要求书
1.一种家用低废水率纯水机，包括箱体(1)，其特征在于：所述箱体(1)的内部通过夹板(2)分别设置有PP棉过滤器(3)、颗粒活性炭过滤器(4)和压缩活性炭过滤器(5)，且三个过滤器的顶部和内部分别设置有过滤盖(6)和滤芯(7)，所述PP棉过滤器(3)内部的滤芯(7)通过通水管(13)与颗粒活性炭过滤器(4)连通，所述颗粒活性炭内部的滤芯(7)通过通水管(13)与压缩活性炭过滤器(5)连通，所述压缩活性炭过滤器(5)内部的滤芯(7)通过通水管(13)与RO反渗透膜过滤器(14)的一端连通，且压缩活性炭过滤器(5)和RO反渗透膜过滤器(14)之间的通水管(13)上安装有增压器(22)，所述RO反渗透膜过滤器(14)的一端通过通水管(13)与废水高压桶(17)连通，且RO反渗透膜过滤器(14)和废水高压桶(17)之间的通水管(13)上安装有废水比电磁阀(16)，所述RO反渗透膜过滤器(14)的另一端通过通水管(13)分别与后置活性炭过滤器(15)的一端和净水高压桶(19)连通，所述净水高压桶(19)和废水高压桶(17)的底部分别与支撑座(18)的顶部固定连接，所述后置活性炭过滤器(15)的另一端与净水出水管(20)的一端连通，所述废水高压桶(17)通过通水管(13)分别与PP棉过滤器(3)、颗粒活性炭过滤器(4)和压缩活性炭过滤器(5)连通，且通过通水管(13)与废水出水管(21)的一端连通，所述废水出水管(21)的另一端贯穿箱体(1)的一侧，并延伸至箱体(1)的外侧，所述PP棉过滤器(3)的一端与进水管(12)的一端连通，所述进水管(12)的另一端贯穿箱体(1)的一侧，并延伸至箱体(1)的外侧，所述过滤盖(6)的内部固定安装有电机(8)，所述电机(8)通过其转轴与毛刷杆(9)的一端固定连接，所述毛刷杆(9)的一端通过传送带(10)与旋转杆(11)转动连接，所述旋转杆(11)的一端与过滤盖(6)的底部转动连接，所述旋转杆(11)的另一端与滤芯(7)的顶部转动连接，所述滤芯(7)的底部一侧与排水管(23)的一端连通，所述排水管(23)的另一端贯穿箱体(1)的底部，并延伸至箱体(1)的下方，且排水管(23)上安装有阀门(24)。
2.根据权利要求1所述的一种家用低废水率纯水机，其特征在于：所述旋转杆(11)的一端设置有齿轮，所述滤芯(7)的底部开设有通孔，且该通孔与旋转杆(11)相适配，通孔内壁设置有与齿轮相适配的齿牙。
3.根据权利要求1所述的一种家用低废水率纯水机，其特征在于：所述夹板(2)的数量设置为两个，且夹板(2)的形状设置有与PP棉过滤器(3)、颗粒活性炭过滤器(4)和压缩活性炭过滤器(5)相适配的半弧形结构。
4.根据权利要求1所述的一种家用低废水率纯水机，其特征在于：所述过滤盖(6)的顶部开设有通孔，且该通孔分别与进水管(12)和通水管(13)相适配。
5.根据权利要求1所述的一种家用低废水率纯水机，其特征在于：所述箱体(1)的底部开设有通孔，且该通孔与排水管(23)相适配。
说明书
一种家用低废水率纯水机
技术领域
本实用新型涉及纯水机技术领域，具体为一种家用低废水率纯水机。
背景技术
纯水机是一种采用多级滤芯进行水质净化处理的净水设备，处理多使用不添加化学物质的过滤、吸附、反渗透等物理方法，一般的家用纯水机废水率比较高，不仅浪费大量的水资源，而且滤芯不能够自动清洗，需要定期更换滤芯，不仅降低纯水机滤芯的使用寿命，而且增加家庭生活开支。
实用新型内容
本实用新型的目的在于提供一种家用低废水率纯水机，以解决上述背景技术中提出的问题。

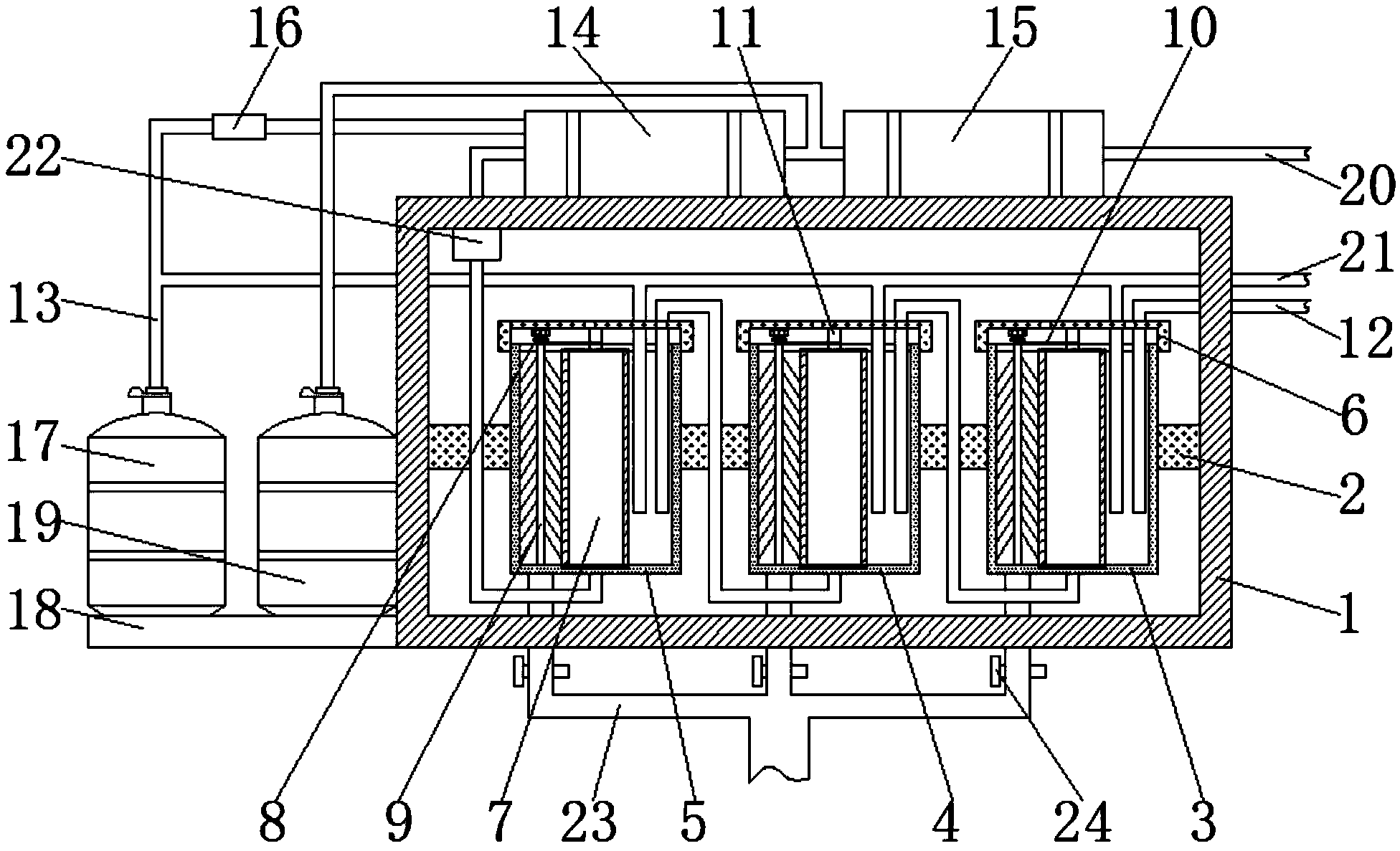

为实现上述目的，本实用新型提供如下技术方案：一种家用低废水率纯水机，包括箱体，所述箱体的内部通过夹板分别设置有PP棉过滤器、颗粒活性炭过滤器和压缩活性炭过滤器，且三个过滤器的顶部和内部分别设置有过滤盖和滤芯，所述PP棉过滤器内部的滤芯通过通水管与颗粒活性炭过滤器连通，所述颗粒活性炭内部的滤芯通过通水管与压缩活性炭过滤器连通，所述压缩活性炭过滤器内部的滤芯通过通水管与RO反渗透膜过滤器的一端连通，且压缩活性炭过滤器和RO反渗透膜过滤器之间的通水管上安装有增压器，所述RO反渗透膜过滤器的一端通过通水管与废水高压桶连通，且RO反渗透膜过滤器和废水高压桶之间的通水管上安装有废水比电磁阀，所述RO反渗透膜过滤器的另一端通过通水管分别与后置活性炭过滤器的一端和净水高压桶连通，所述净水高压桶和废水高压桶的底部分别与支撑座的顶部固定连接，所述后置活性炭过滤器的另一端与净水出水管的一端连通，所述废水高压桶通过通水管分别与PP棉过滤器、颗粒活性炭过滤器和压缩活性炭过滤器连通，且通过通水管与废水出水管的一端连通，所述废水出水管的另一端贯穿箱体的一侧，并延伸至箱体的外侧，所述PP棉过滤器的一端与进水管的一端连通，所述进水管的另一端贯穿箱体的一侧，并延伸至箱体的外侧，所述过滤盖的内部固定安装有电机，所述电机通过其转轴与毛刷杆的一端固定连接，所述毛刷杆的一端通过传送带与旋转杆转动连接，所述旋转杆的一端与过滤盖的底部转动连接，所述旋转杆的另一端与滤芯的顶部转动连接，所述滤芯的底部一侧与排水管的一端连通，所述排水管的另一端贯穿箱体的底部，并延伸至箱体的下方，且排水管上安装有阀门。
优选的，所述旋转杆的一端设置有齿轮，所述滤芯的底部开设有通孔，且该通孔与旋转杆相适配，通孔内壁设置有与齿轮相适配的齿牙。
优选的，所述夹板的数量设置为两个，且夹板的形状设置有与PP棉过滤器、颗粒活性炭过滤器和压缩活性炭过滤器相适配的半弧形结构。
优选的，所述过滤盖的顶部开设有通孔，且该通孔分别与进水管和通水管相适配。
优选的，所述箱体的底部开设有通孔，且该通孔与排水管相适配。
与现有技术相比，本实用新型的有益效果是：该家用低废水率纯水机，RO反渗透膜过滤器过滤的废水能够用来清洗纯水机的其他过滤器的滤芯，不仅能够节约水资源，而且能够降低废水率，使用产生的废水清洗滤芯，比原水更干净，滤芯的清洗效果更好，不仅提高纯水机滤芯的使用寿命，而且降低家庭生活开支。
