申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号C02F1/48
摘要
本实用新型公开了一种车载水处理器，包括壳体，所述壳体的底部设有四个呈矩形分布的第一吸盘，壳体的内部设有变频脉冲发生器和电池组，壳体的右侧面分别设有与变频脉冲发生器和电池组对应的观察孔，变频脉冲发生器和电池组的侧面分别设有第一填充物和第二填充物，壳体的前表面设有矩形通孔，壳体的上表面设有安装座，安装座通过底部的第二吸盘与壳体的上表面连接，安装座的上表面设有线圈、保护外套和内筒，且线圈位于保护外套内部。该车载水处理器，结构简单，通过USB连接线将设备与汽车的USB端口进行连接，使用方便，内筒适用于多种瓶装水，方便对各种瓶装水进行杀菌，且装置设备电池组，提高设备使用的便利性。
权利要求书

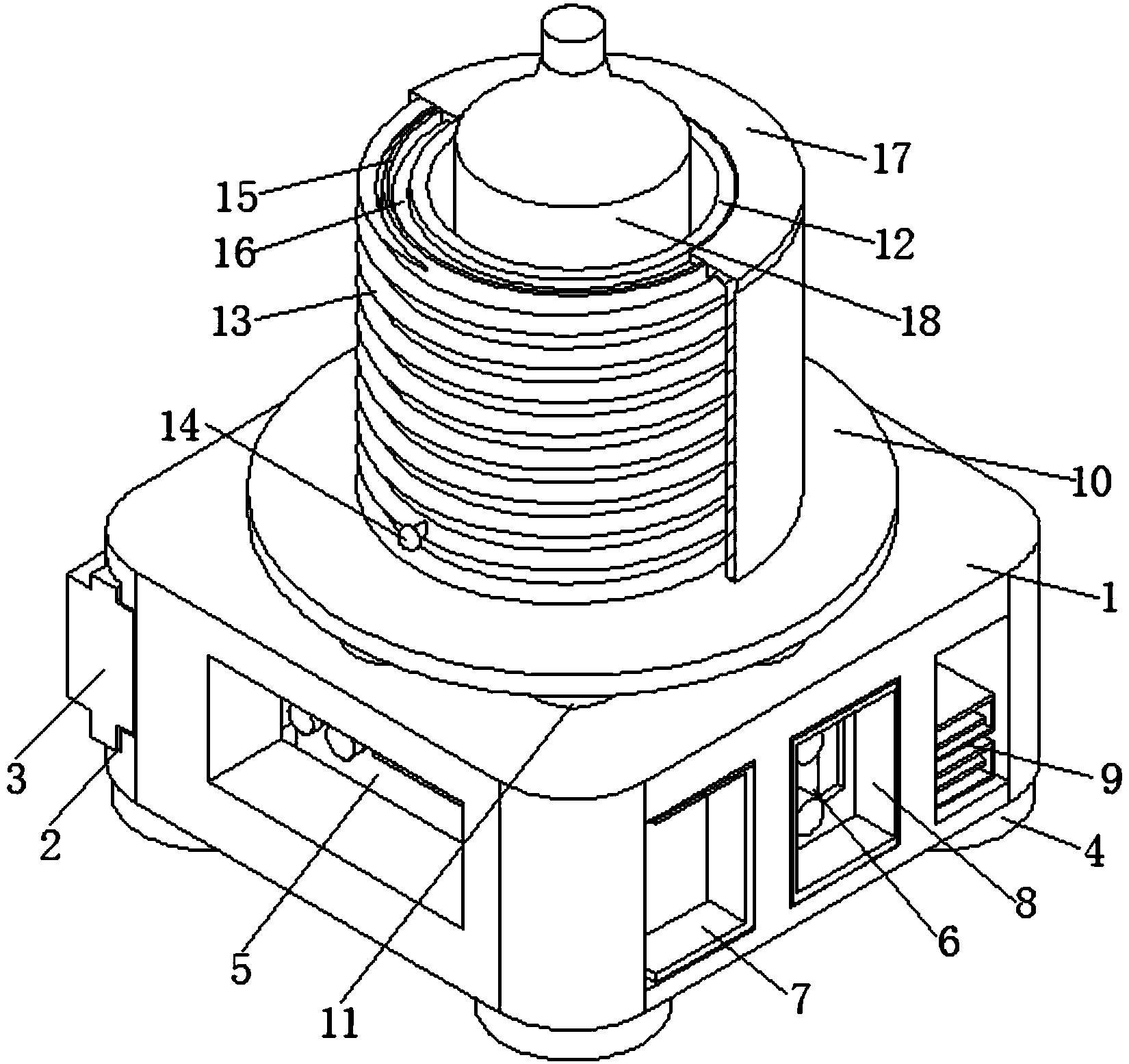

1.一种车载水处理器，包括壳体(1)，其特征在于：所述壳体(1)的底部设有四个呈矩形分布的第一吸盘(4)，所述壳体(1)的内部分设有变频脉冲发生器(5)和电池组(6)，所述壳体(1)的右侧面分别设有与变频脉冲发生器(5)和电池组(6)对应的观察孔，所述变频脉冲发生器(5)和电池组(6)的侧面分别设有第一填充物(7)和第二填充物(8)，所述壳体(1)的前表面设有与变频脉冲发生器(5)对应的矩形通孔，所述壳体(1)的上表面设有安装座(10)，且安装座(10)通过底部的第二吸盘(11)与壳体(1)的上表面连接，所述安装座(10)的上表面设有线圈(13)、保护外套(17)和内筒(12)，且线圈(13)位于保护外套(17)内部，所述线圈(13)的侧面下端设有指示灯(14)，所述内筒(12)位于保护外套(17)的内部，且内筒(12)内摆放有水瓶(18)，所述水瓶(18)的底部与安装座(10)的上表面接触，所述电池组(6)的输入端通过USB连接线(9)与汽车的USB输出端电连接，所述电池组(6)的输出端与变频脉冲发生器(5)的输入端电连接，所述变频脉冲发生器(5)的输出端与线圈(13)电连接，所述线圈(13)与指示灯(14)电连接。
2.根据权利要求1所述的一种车载水处理器，其特征在于：所述壳体(1)的左侧面设有滑槽(2)，所述滑槽(2)与滑块(3)活动卡接。
3.根据权利要求1所述的一种车载水处理器，其特征在于：所述壳体(1)的右侧面后端设有凹槽，且凹槽内摆放有USB连接线(9)，所述USB连接线(9)至少有两根。
4.根据权利要求1所述的一种车载水处理器，其特征在于：所述第二吸盘(11)至少有八个，且八个第二吸盘(11)在安装座(10)的底部呈环形分布。
5.根据权利要求1所述的一种车载水处理器，其特征在于：所述保护外套(17)的内部设有线圈保护层(15)和弹性材料层(16)，且弹性材料层(16)位于线圈保护层(15)与保护外套(17)之间。
说明书
一种车载水处理器
技术领域
本实用新型涉及水处理技术领域，具体为一种车载水处理器。
背景技术
小分子团水也称小分子团活水，水分子与水分子之间靠氢键的极性相互吸引，以抱团的形式存在，通常水由10个以上的水分子组成一个分子团，即大分子团水，天然的水分子团水由5至8个水分子组成，在自然界少见形成。产量很少，研究发现小分子团水是有高渗透力，高扩张力，高溶解力，高含氧量呈弱碱性的活化水，有研究报告分析，在高寿人群相对集中的地域往往和饮水的水分子团结构有关，随着人们生活质量的提高，乘车出行的机会增加，在途中能喝到小分子团水也就是一种新的需求,同时，司机常常在车中备有各种饮用水，由于储备的时间长水质有变质，细菌数量增加也需要杀菌。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种车载水处理器，结构简单，通过USB连接线将设备与汽车的USB端口进行连接，使用方便，内筒适用于多用矿泉水，方便对各种瓶装水进行杀菌，且装置设备电池组，提高设备使用的便利性，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种车载水处理器，包括壳体，所述壳体的底部设有四个呈矩形分布的第一吸盘，所述壳体的内部设有变频脉冲发生器和电池组，所述壳体的右侧面分别设有与变频脉冲发生器和电池组对应的观察孔，所述变频脉冲发生器和电池组的侧面分别设有第一填充物和第二填充物，所述壳体的前表面设有与变频脉冲发生器对应的矩形通孔，所述壳体的上表面设有安装座，且安装座通过底部的第二吸盘与壳体的上表面连接，所述安装座的上表面设有线圈、保护外套和内筒，且线圈位于保护外套内部，所述线圈的侧面下端设有指示灯，所述内筒位于保护外套的内部，且内筒内摆放有水瓶，所述水瓶的底部与安装座的上表面接触，所述电池组的输入端通过USB连接线与汽车的USB输出端电连接，所述电池组的输出端与变频脉冲发生器的输入端电连接，所述变频脉冲发生器的输出端与线圈电连接，所述线圈与指示灯电连接。
作为本实用新型的一种优选技术方案，所述壳体的左侧面设有滑槽，所述滑槽与滑块活动卡接。
作为本实用新型的一种优选技术方案，所述壳体的右侧面后端设有凹槽，且凹槽内摆放有USB连接线，所述USB连接线至少有两根。
作为本实用新型的一种优选技术方案，所述第二吸盘至少有八个，且八个第二吸盘在安装座的底部呈环形分布。
作为本实用新型的一种优选技术方案，所述保护外套的内部设有线圈保护层和弹性材料层，且弹性材料层位于线圈保护层与保护外套之间。
与现有技术相比，本实用新型的有益效果是：本车载水处理器，方便仪器的连接安装，防止掉落;方便整个设备与车体的接口连接，使设备可以正常运行使用;可以将安装座通过第二吸盘进行固定，方便设备在不同位置使用;能够防止线圈受损，起保护线圈的作用;整个装置结构简单，通过USB连接线将设备与汽车的USB端口进行连接，使用方便，内筒适用于多种瓶装水，方便对各种瓶装水进行杀菌，且装置设备电池组，提高设备使用的便利性。
