申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号C02F1/48
摘要
本实用新型公开了一种变频脉冲水处理器，包括壳体，所述壳体的内部设有隔板，所述隔板将壳体内部分为四个摆放槽，且四个摆放槽内分别摆放有直流电源、锯齿波发生器、电压控制振荡器和功率放大器，且直流电源的输出端与锯齿波发生器的输入端电连接，锯齿波发生器的输出端与电压控制振荡器的输入端电连接，电压控制振荡器的输出端与功率放大器的输入端电连接，壳体的前表面和后表面均设有矩形通孔，壳体的上端与盖板活动卡接，盖板的上表面摆放有螺旋形功率输出装置。该变频脉冲水处理器，结构简单，可移动，携带方便，且装置通过电磁场改变分子团的大小，有利于排除污垢，同时可以有效杀死水中的细菌和藻类，操作简单。
权利要求书

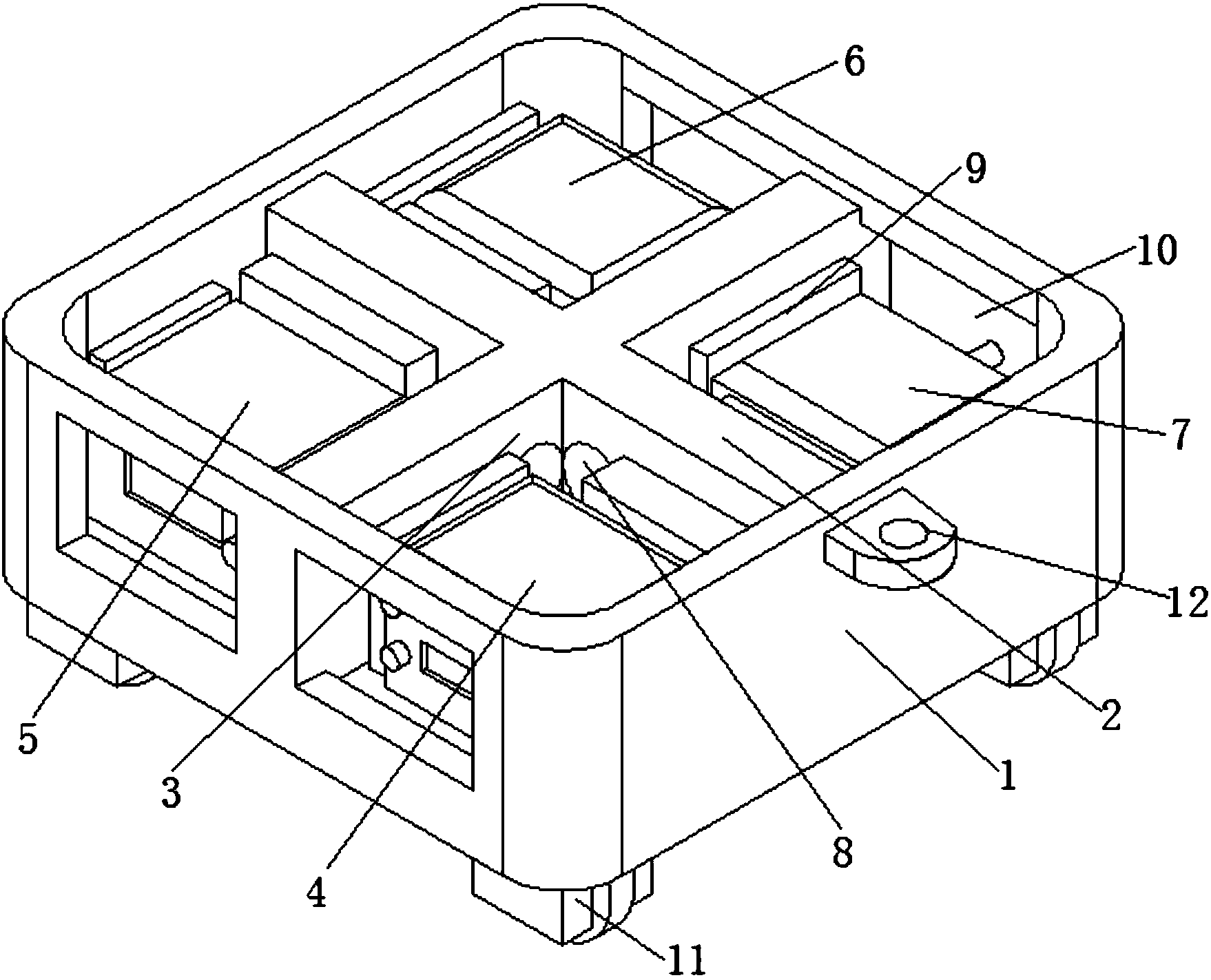

1.一种变频脉冲水处理器，包括壳体(1)，其特征在于：所述壳体(1)的内部设有隔板(2)，所述隔板(2)将壳体(1)内部分为四个摆放槽(3)，且四个摆放槽(3)内分别摆放有直流电源(4)、锯齿波发生器(5)、电压控制振荡器(6)和功率放大器(7)，且直流电源(4)的输出端与锯齿波发生器(5)的输入端电连接，所述锯齿波发生器(5)的输出端与电压控制振荡器(6)的输入端电连接，所述电压控制振荡器(6)的输出端与功率放大器(7)的输入端电连接，所述壳体(1)的前表面和后表面均设有矩形通孔(10)，所述壳体(1)的上端与盖板(15)活动卡接，所述盖板(15)的上表面摆放有螺旋形功率输出装置(18)，且功率放大器(7)的输出端与螺旋形功率输出装置(18)的输入端电连接。
2.根据权利要求1所述的一种变频脉冲水处理器，其特征在于：所述隔板(2)为十字形，且十字形的隔板(2)中部设有四个线孔(8)，所述隔板(2)的侧面设有棉垫(9)。
3.根据权利要求1所述的一种变频脉冲水处理器，其特征在于：所述壳体(1)的左侧面和右侧面的凸耳上均设有下螺孔(12)，所述盖板(15)上表面的左右两端设有与下螺孔(12)对应的上螺孔(13)，所述上螺孔(13)与下螺孔(12)均与螺栓(14)螺纹连接。
4.根据权利要求1所述的一种变频脉冲水处理器，其特征在于：所述盖板(15)的上表面中部设有支柱(16)，所述支柱(16)为空心结构，且支柱(16)的内部设有等距分布的支撑杆(17)，所述螺旋形功率输出装置(18)与支柱(16)活动套接。
5.根据权利要求1所述的一种变频脉冲水处理器，其特征在于：所述壳体(1)的底部设有脚轮(11)，所述脚轮(11)有四个，且四个脚轮(11)在壳体(1)的底部呈矩形分布。
说明书
一种变频脉冲水处理器
技术领域
本实用新型涉及水处理技术领域，具体为一种变频脉冲水处理器。
背景技术
小分子团水，也称小分子团活水，水分子与水分子之间靠氢键的极性相互吸引，以抱团的形式存在，通常水是由10个以上的水分子组成一个水分子团，即大分子团水，天然的小分子团水由5—8个水分子组成在自然界少见形成，产量很少，研究发现小分子团水是高渗透力，高扩张力、高溶解力、高含氧量、弱碱性的活化水，采用变频脉冲对水进行处理可以成小分子团水，已经有的变频脉冲源于用微处理器经过编程形成0—1的信号输出再经过功率放大器件输出，在研究确定了合适频率段对水的小分子团的形成有明显作用后就可以尽量简化变频信号源的设计。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种变频脉冲水处理器，结构简单，通过电磁场改变分子团的大小，有利于排除污垢，同时可以有效杀死水中的细菌和藻类，操作简单，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种变频脉冲水处理器，包括壳体，所述壳体的内部设有隔板，所述隔板将壳体内部分为四个摆放槽，且四个摆放槽内分别摆放有直流电源、锯齿波发生器、电压控制振荡器和功率放大器，且直流电源的输出端与锯齿波发生器的输入端电连接，所述锯齿波发生器的输出端与电压控制振荡器的输入端电连接，所述电压控制振荡器的输出端与功率放大器的输入端电连接，所述壳体的前表面和后表面均设有矩形通孔，所述壳体的上端与盖板活动卡接，所述盖板的上表面摆放有螺旋形功率输出装置，且功率放大器的输出端与螺旋形功率输出装置的输入端电连接。
作为本实用新型的一种优选技术方案，所述隔板为十字形，且十字形的隔板中部设有四个线孔，所述隔板的侧面设有棉垫。
作为本实用新型的一种优选技术方案，所述壳体的左侧面和右侧面的凸耳上均设有下螺孔，所述盖板上表面的左右两端设有与下螺孔对应的上螺孔，所述上螺孔与下螺孔均与螺栓螺纹连接。
作为本实用新型的一种优选技术方案，所述盖板的上表面中部设有支柱，所述支柱为空心结构，且支柱的内部设有等距分布的支撑杆，所述螺旋形功率输出装置与支柱活动套接。
作为本实用新型的一种优选技术方案，所述壳体的底部设有脚轮，所述脚轮有四个，且四个脚轮在壳体的底部呈矩形分布。
与现有技术相比，本实用新型的有益效果是：本变频脉冲水处理器，将壳体分为四个摆放槽，便于不同仪器的摆放，同时防止仪器磕碰;将壳体内的仪器固定，防止掉落损坏，提高使用的安全性;方便螺旋形功率输出装置的摆放，同时起到保护作用;使装置可移动，携带方便;整个装置结构简单，可移动，携带方便，且装置通过电磁场改变分子团的大小，有利于排除污垢，同时可以有效杀死水中的细菌和藻类，操作简单。
