申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号C02F9/04
摘要
一种污水处理环保车，包括车体，所述车体内设置有通过管道相连通的粗渣过滤装置、污水箱、药箱、搅拌箱和固液分离装置，所述污水箱位于车体的顶部，所述药箱和搅拌箱内设置有多根通过液压传动系统带动的搅拌轴，其特征在于：所述液压传动系统包括液压马达、转换器和链条，所述搅拌轴与转换器之间通过转换齿轮传动连接，所述药箱和搅拌箱上分别设置有传动主轴，所述液压马达与最近的传动主轴之间、传动主轴与转换器之间均通过链条和传动齿轮传动连接，位于药箱和搅拌箱上的传动主轴之间通过过渡轮和链条传动连接。本实用新型搅拌和净水效果好，整车制造成本和运行能耗都大大低于现有污水处理车。
权利要求书

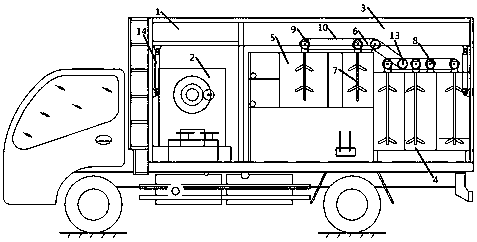

1.一种污水处理环保车，包括车体(1)，所述车体(1)内设置有通过管道相连通的粗渣过滤装置(2)、污水箱(3)、药箱(4)、搅拌箱(5)和叠螺机，所述污水箱(3)位于车体(1)的顶部，所述药箱(4)和搅拌箱(5)内设置有多根通过液压传动系统(6)带动的搅拌轴(7)，其特征在于：所述液压传动系统(6)包括液压马达(8)、转换器(9)和链条(10)，所述搅拌轴(7)与转换器(9)之间通过转换齿轮传动连接，所述药箱(4)和搅拌箱(5)上分别设置有传动主轴(11)，所述液压马达(8)与最近的传动主轴(11)之间、传动主轴(11)与转换器(9)之间均通过链条(10)和传动齿轮(12)传动连接，位于药箱(4)和搅拌箱(5)上的传动主轴(11)之间通过过渡轮(13)和链条(10)传动连接。
2.根据权利要求1所述的污水处理环保车，其特征在于：所述车体(1)的两侧内壁上安装有液压油缸(14)，所述液压油缸(14)的传动杆与污水箱(3)的底部固定连接。
3.根据权利要求1所述的污水处理环保车，其特征在于：所述污水箱(3)和药箱(4)通过管道同时与搅拌箱(5)内部相连通。
说明书
一种污水处理环保车
技术领域
本实用新型涉及环保技术领域，具体涉及一种污水处理环保车。
背景技术
随着城市化进程的深入，各个城市的人口密度在不断增加，城市规模扩大的同时大量的生活垃圾不断涌现，尤其对于分布在城市各个角落的化粪池来说，及时、方便的清理成为一个非常棘手的问题。现有化粪池清理主要依靠抽排式化粪池清运车完成，通过车载空压泵将粪便抽入车载密封罐中，然后一车车的将粪便不断运出、集中到郊区后处理，每天，数百辆化粪池清运车都要往来穿梭于城市街道之中，不仅工作效率低、劳动强度大，还会对环境造成影响，越来越不适应现代城市生活的需要。
中国专利授权公告号CN 204196759U，授权公告日为2015年3月11日的实用新型公开了一种水体快速净化设备车，包括移动车体，设置于移动车体的污水处理装置、污泥处理器和用于容纳控制电路的操作室，污水处理装置用于吸入污水并排出清水和污泥，污水处理装置的污泥排出口连接污泥处理器。
现阶段的污水处理车都会在药箱和搅拌箱内加装几根搅拌轴，使得药箱和搅拌箱中的材料搅拌的更均匀，污水处理效果能够达到最佳。但是为了确保搅拌力度和速度，每个叫板周都要单独配备一套液压系统，包括液压马达和减速系统，每套系统动辄几千块钱的价格，无疑大大增加了整车的制造成本以及运行能耗，本来很好的设想因为这些而打了个大大的折扣。
发明内容
本发明的目的是克服现技术的缺陷和不足，提供一种结构简单、搅拌效果好、成本低的污水处理环保车。
为实现以上目的，本发明的技术解决方案是：一种污水处理环保车，包括车体，所述车体内设置有通过管道相连通的粗渣过滤装置、污水箱、药箱、搅拌箱和固液分离装置，所述污水箱位于车体的顶部，所述药箱和搅拌箱内设置有多根通过液压传动系统带动的搅拌轴，其特征在于：所述液压传动系统包括液压马达、转换器和链条，所述搅拌轴与转换器之间通过转换齿轮传动连接，所述药箱和搅拌箱上分别设置有传动主轴，所述液压马达与最近的传动主轴之间、传动主轴与转换器之间均通过链条和传动齿轮传动连接，位于药箱和搅拌箱上的传动主轴之间通过过渡轮和链条传动连接。
所述车体的两侧内壁上安装有液压油缸，所述液压油缸的传动杆与污水箱的底部固定连接。
所述污水箱和药箱通过管道同时与搅拌箱内部相连通。
所述固液分离装置为叠螺机。
本实用新型与现有技术相比，具有以下优点：
1、本实用新型通过由转换器、链条和传动主轴组成的液压传动系统，使得只需要一台液压马达就可以带动所有的搅拌轴一起同步转动，由于搅拌轴的同步性，大大提高了搅拌效果，污水处理效果也更好，而且因为省去了多套液压马达和减速系统，也使得整车的制造成本和运行能耗大为降低。
2、本实用新型在污水箱的底部增设了液压油缸，这样在检修的时候可以将污水箱升起，方便人员在其中行走。
