申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号E03F1/00; E03F5/04; E03F7/02
摘要
本实用新型涉及一种雨水污水分流处理装置，特别是一种应用于化工生产领域的雨水污水分流处理装置。本实用新型提供一种可以有效避免雨水与污水混合，从而降低污水处理成本和污水处理难度，缩短污水处理时间的雨水污水分流处理装置，包括污水进口、污水排出口、雨水挡板、雨水井，雨水外排管路，雨水排出口，所述雨水挡板设置在污水进口处，所述雨水挡板的内壁设置有稳流板和弹簧，本申请设置在污水进口处的雨水挡板一方面起到阻挡雨水流入污水进口的作用，另一方面起到将雨水引流至雨水井的作用，多块雨水挡板铰接形成雨水流通的通道，由于采用了铰接的形式，相邻两块雨水挡板之间的角度可以调节。
权利要求书

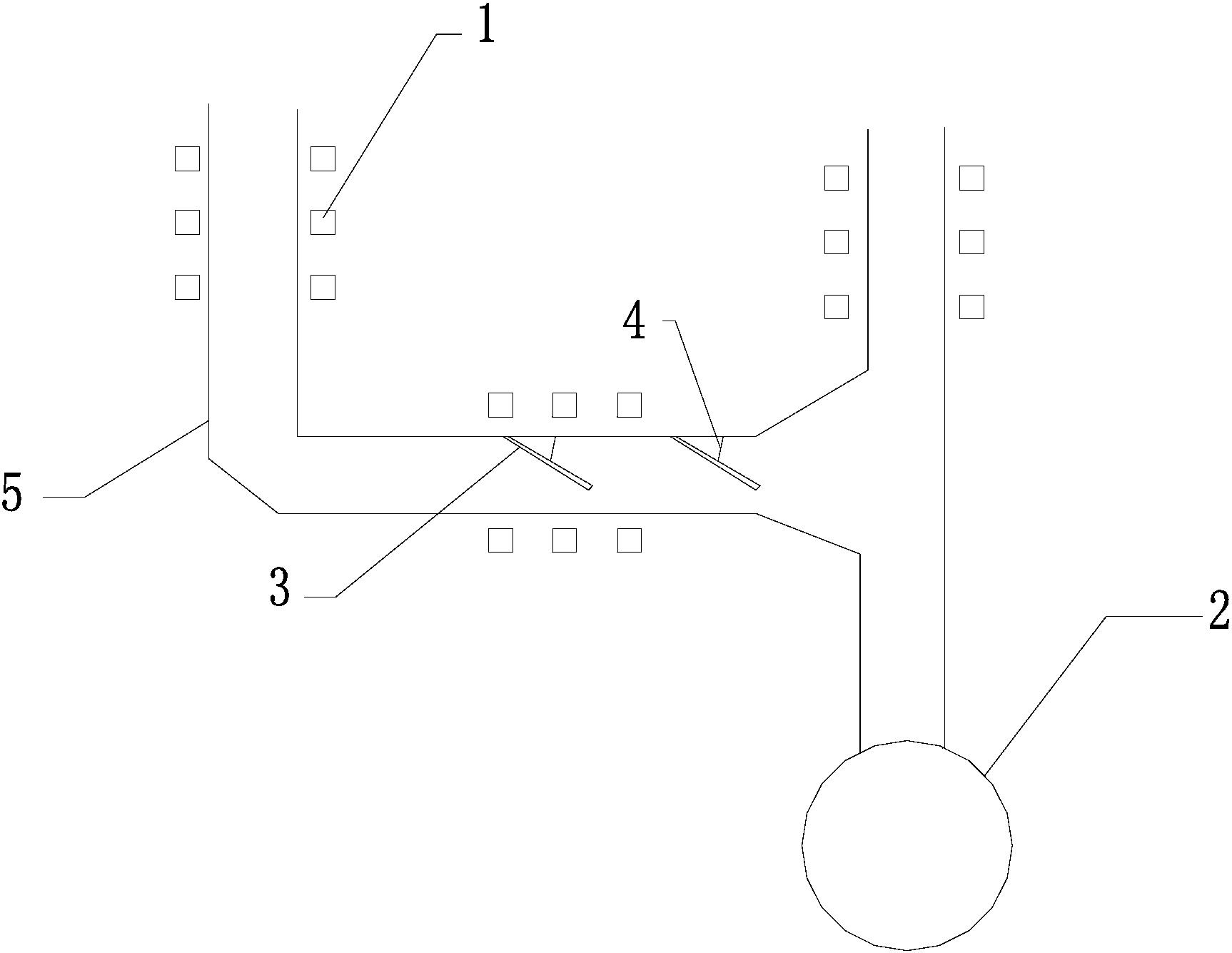

1.雨水污水分流处理装置，其特征在于：包括污水进口(1)、污水排出口、雨水井(2)，雨水外排管路，雨水排出口，所述雨水挡板(5)设置在污水进口(1)处，并且相邻雨水挡板(5)铰接形成与雨水井(2)连通的通路，所述雨水挡板(5)的内壁设置有稳流板(3)和弹簧(4)，所述稳流板(3)一端与雨水挡板(5)连接，另一端悬空，所述弹簧(4)一端与雨水挡板(5)的内壁连接，另一端与稳流板(3)连接，所述雨水外排通路与雨水井(2)连通，在所述污水排出口处设置有截止阀，所述雨水排出口与雨水外排管路连通。
2.如权利要求1所述的雨水污水分流处理装置，其特征在于：还包括控制器，在雨水井(2)处设置有流量传感器，在雨水外排管路中设置有电磁调速阀，所述流量传感器的信号输出端与控制器的信号输入端连接，所述电磁调速阀的信号输入端与控制器的信号输出端连接。
3.如权利要求1所述的雨水污水分流处理装置，其特征在于：在雨水井(2)处设置有过滤网。
说明书
雨水污水分流处理装置
技术领域
本实用新型涉及一种雨水污水分流处理装置，特别是一种应用于化工生产领域的雨水污水分流处理装置。
背景技术
在化工生产中会产生大量的污水，为了保护环境，需要将污水净化处理后再进行排放。但是当每年进入雨季，会有大量降水。采用现有技术的污水净化处理方法无法避免降水与污水混合，加大了污水处理的量和处理难度，增加了污水处理成本，延长了污水处理时间。因此，现有技术中还没有一种可以有效避免雨水与污水混合，从而降低污水处理成本和污水处理难度，缩短污水处理时间的雨水污水分流处理装置。
实用新型内容
本实用新型所要解决的技术问题是提供一种可以有效避免雨水与污水混合，从而降低污水处理成本和污水处理难度，缩短污水处理时间的雨水污水分流处理装置。
为解决上述技术问题，本实用新型采用的雨水污水分流处理装置，包括污水进口、污水排出口、雨水挡板、雨水井，雨水外排管路，雨水排出口，所述雨水挡板设置在污水进口处，并且相邻雨水挡板铰接形成与雨水井连通的通路，所述雨水挡板的内壁设置有稳流板和弹簧，所述稳流板一端与雨水挡板连接，另一端悬空，所述弹簧一端与雨水挡板的内壁连接，另一端与稳流板连接，所述雨水外排通路与雨水井连通，在所述污水排出口处设置有截止阀，所述雨水排出口与雨水外排管路连通。
进一步的是，还包括控制器，在雨水井处设置有流量传感器，在雨水外排管路中设置有电磁调速阀，所述流量传感器的信号输出端与控制器的信号输入端连接，所述电磁调速阀的信号输入端与控制器的信号输出端连接。
进一步的是，在雨水井处设置有过滤网。
本实用新型的有益效果是：本申请设置在污水进口处的雨水挡板一方面起到阻挡雨水流入污水进口的作用，另一方面起到将雨水引流至雨水井的作用，多块雨水挡板铰接形成雨水流通的通道，由于采用了铰接的形式，相邻两块雨水挡板之间的角度可以调节，使得雨水挡板形成的流通通路可以灵活弯曲以适应不同形状的管路要求，在排污口设置了截止阀，当污水处理不达标时可以关闭截止阀，将不达标的污水重新处理达标后再排放。为了防止降水较大时流速过急形成湍流，本申请还在雨水挡板的内壁设置稳流板，通过弹簧的弹性变形来吸收一部分雨水的动量，对雨水的流速进行平衡调节。
