申请日2016.12.15
公开(公告)日2017.06.20
IPC分类号E03D11/02; E03D9/00
摘要
本实用新型公开了一种用于智能马桶上的污水防逆流装置，包括阀体，所述阀体为三通阀，具有进水口、第一出水口与第二出水口，所述进水口上安装有单向阀，第一出水口连接电磁阀的进水口，第二出水口内设有台阶孔，台阶孔内安装有进气阀，进气阀包括下部与台阶孔嵌合的本体，本体的上端为进气口，本体的下端为出气口，本体的下端设有支架，在支架与进气口之间设置密封盖，当阀体内无水时，密封盖下落使进气口与出气口连通而使阀体以及外接水管避免形成真空。本实用新型的用于智能马桶上的污水防逆流装置，切断了马桶污水逆流的最后一种可能，实现百分百防逆流，保证了饮用水的安全。
权利要求书
1.一种用于智能马桶上的污水防逆流装置，安装在外接水管与智能马桶的电磁阀之间，其特征在于：包括阀体，所述阀体为三通阀，具有进水口、第一出水口与第二出水口，所述进水口上安装有单向阀，所述第一出水口连接电磁阀的进水口，第二出水口内设有台阶孔，所述台阶孔内安装有进气阀，所述进气阀包括与台阶孔嵌合的本体，本体的上端为进气口，本体的下端为出气口，所述本体的下端设有支架，在支架与进气口之间设置密封盖，当水流从阀体进水口往第一出水口、第二出水口流通时，水的冲力使密封盖紧贴进气口而将进气口密封，当阀体内无水时，密封盖下落使进气口与出气口连通而使阀体以及外接水管避免形成真空。
2.根据权利要求1所述的一种用于智能马桶上的污水防逆流装置，其特征在于：所述本体分成上部与下部，下部嵌合在台阶孔内，上部露在阀体的外侧，进气孔至少为一个，开在上部的侧面，在第二出水口的外螺纹上螺接有帽体，在帽体上设有通气孔，所述帽体内壁与本体的上部之间具有间隔。
说明书
一种用于智能马桶上的污水防逆流装置
技术领域
本实用新型是一种用于智能马桶上的污水防逆流装置。
背景技术
抽水马桶，尤其是虹吸式抽水马桶，具有噪音小、排污能力强等优点，但是，虹吸式抽水马桶所需的水量更大，当市政水水压不足时，虹吸式抽水马桶的优点便也成为了缺点，无法对污物进行彻底的冲刷。
本申请人在先申请了专利申请号为201620979418.6的一种智能马桶的排水结构的实用新型专利，在现有市场上的智能马桶的结构基础上，增加了三通阀的进水口、第一喷水接头以及第二喷水接头上的单向阀，三通阀至第一喷水接头与第二喷水接头通过电磁阀连接，电磁阀的第一出水口、第二出水口高于排污管的第二折弯部的内角位置，起到了双重防护，有效的防止缸体内的污水回流至饮用水管道内。在实际应用过程中，客户反馈存在着一种特殊情况，即：第一喷水接头、第二喷水接头上的单向阀，以及电磁阀同时失灵，并碰上了停水，这样，饮水管道内形成了真空，这可能会导致污水反流至饮用水管道，造成饮用水的污染。
发明内容
本实用新型所要解决的技术问题是提供一种用于智能马桶上的污水防逆流装置，它可以为增加一道智能马桶的防回流屏障，同时，当停水时，避免饮用水管道出现真空的情况发生。
为解决上述技术问题，本实用新型一种用于智能马桶上的污水防逆流装置的技术解决方案为：
一种用于智能马桶上的污水防逆流装置，安装在外接水管与智能马桶的电磁阀之间，包括阀体，所述阀体为三通阀，具有进水口、第一出水口与第二出水口，所述进水口上安装有单向阀，所述第一出水口连接电磁阀的进水口，第二出水口内设有台阶孔，所述台阶孔内安装有进气阀，所述进气阀包括与台阶孔嵌合的本体，本体的上端为进气口，本体的下端为出气口，所述本体的下端设有支架，在支架与进气口之间设置密封盖，当水流从阀体进水口往第一出水口、第二出水口流通时，水的冲力使密封盖紧贴进气口而将进气口密封，当阀体内无水时，密封盖下落使进气口与出气口连通而使阀体以及外接水管避免形成真空。
所述本体分成上部与下部，下部嵌合在台阶孔内，上部露在阀体的外侧，进气孔至少为一个，开在上部的侧面，在第二出水口的外螺纹上螺接有帽体，在帽体上设有通气孔，所述帽体内壁与本体的上部之间具有间隔。
本实用新型可以达到的技术效果是：
与现有技术相比，本实用新型的用于智能马桶上的污水防逆流装置，在三通阀的进水口增加了单向阀，提高了防反流的效果;

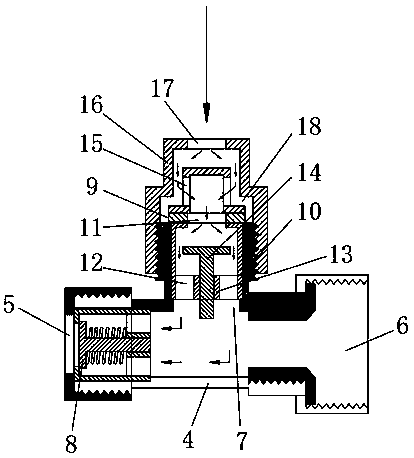

与现有技术相比，本实用新型的用于智能马桶上的污水防逆流装置，在三通阀的第二出水口安装了进气阀，当马桶正常供水时，水压由进水口冲向第一出水口，同时，也冲向第二出水口，此时，密封盖被水压向上顶起并紧贴进气口，从而封住水流避免水流从第二出水口排出，当遇到停水并存在着单向阀失效时，在三通阀以及外接水管内形成了真空，此时，密封盖失去了水流对其向上的作用力，这样，密封盖由于重力作用下移，失去了对进气口的密封作用，空气从帽体的通气孔进入，经间隔、进气口、出气口进入阀体以及外接水管，使阀体以及外接水管避免形成真空，以免使马桶内的污水反流至外接水管，污染饮用水。
