申请日2016.12.15
公开(公告)日2017.06.13
IPC分类号G01N21/01
摘要
本实用新型涉及一种检测装置，具体涉及一种含油污水光学检测光学腔加热装置。包括主壳体、光学腔及液体腔，液体腔被夹持于夹子的两个夹板之间，夹子左侧夹板上设有隔热板和加热板，夹子右侧夹板上设有温度传感器，加热板和温度传感器分别通过导线与可拆式连接器连接，可拆式连接器通过导线依次与指示灯、开关、温度控制器、时间继电器、电源及插头连接;所述的液体腔位于光学腔内;隔热板的尺寸小于比加热板的尺寸;隔热板、加热板及温度传感器通过粘贴的方式固定连接。本实用新型的结构设计合理，检测方便，测量准确，操作简单，降低成本。
权利要求书
1.一种含油污水光学检测光学腔加热装置，包括主壳体(8)、光学腔(1)及液体腔(2)，其特征在于：液体腔(2)被夹持于夹子(3)的两个夹板之间，夹子(3)左侧夹板上设有隔热板(15)和加热板(14)，夹子(3)右侧夹板上设有温度传感器(13)，加热板(14)和温度传感器(13)分别通过导线(4)与可拆式连接器(5)连接，可拆式连接器(5)通过导线(4)依次与指示灯(6)、开关(7)、温度控制器(9)、时间继电器(10)、电源(11)及插头(12)连接;所述的液体腔(2)位于光学腔(1)内。
2.根据权利要求1所述的一种含油污水光学检测光学腔加热装置，其特征在于：所述的隔热板(15)的尺寸小于比加热板(14)的尺寸。
3.根据权利要求1所述的一种含油污水光学检测光学腔加热装置，其特征在于：所述的隔热板(15)、加热板(14)及温度传感器(13)通过粘贴的方式固定连接。
说明书
一种含油污水光学检测光学腔加热装置
技术领域：
本实用新型涉及一种检测装置，具体涉及一种含油污水光学检测光学腔加热装置。
背景技术：
在很多课程和科学实验中，液体的温度对实验实际的影响很是重要，温度过高或者过低都会对实验结果造成很大的影响，甚至为影响判断，造成不必要的资源损失，因此不管是实验还是生产生活都具有重要的意义。在双光度紫外可见光光度计仪器使用，只能进行常温的含油污水的光学检测，然而实验过程中温度多作为常见变量出现，因此实际情况下常温下的数据不满足实验要求。现有的检测装置需要的测量污水较多，不仅不能实现对简单实验少量污水的测量，增加了实验的麻烦，成本较高。故此，设计一种含油污水光学检测光学腔加热装置是十分必要的。
实用新型内容：
本实用新型弥补和改善了上述现有技术的不足之处，提供了一种结构设计合理、检测方便、测量准确、操作简单、降低成本、经济适用的一种含油污水光学检测光学腔加热装置，可以大规模地推广和使用。

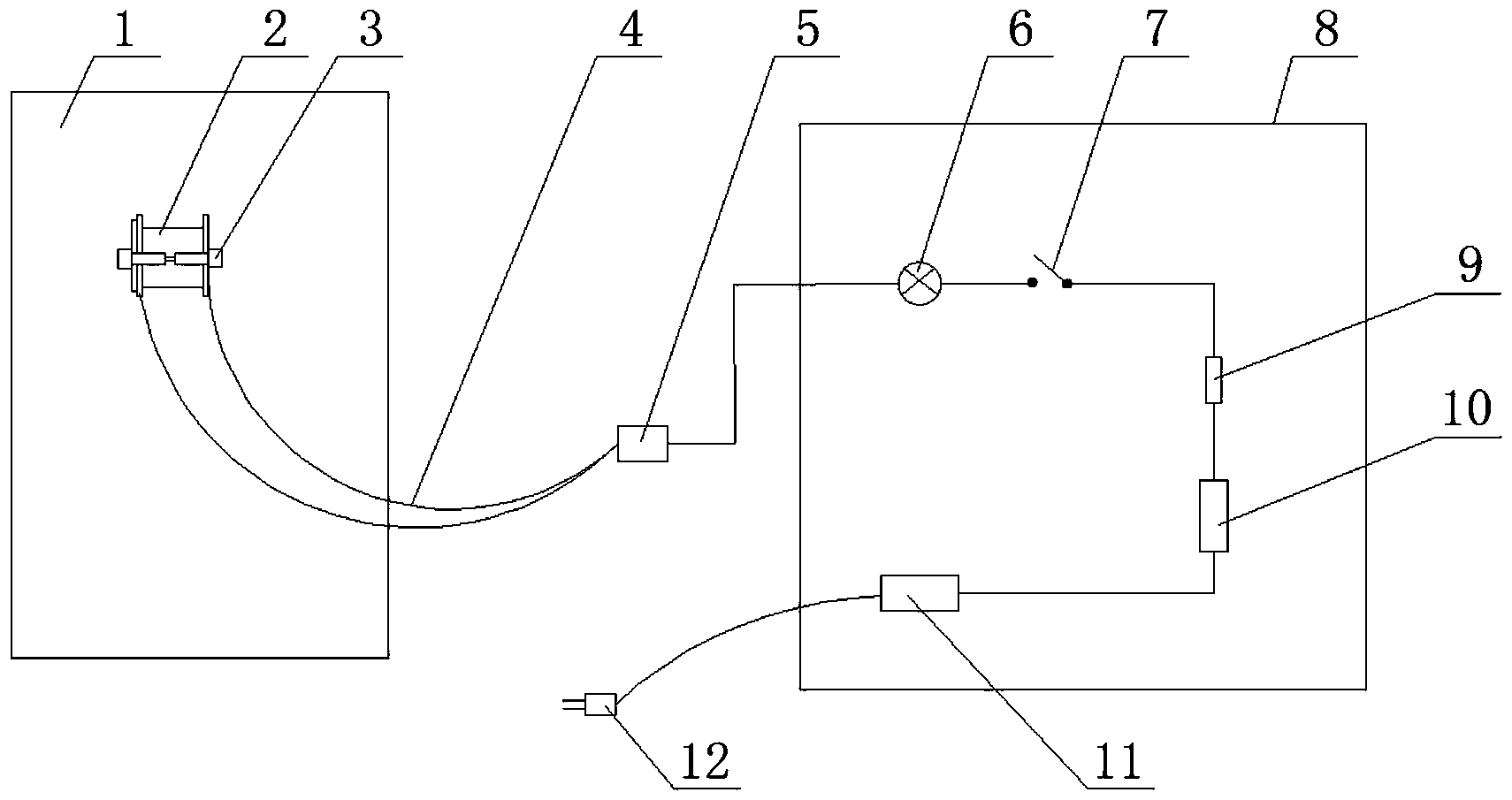

本实用新型采用的技术方案为：一种含油污水光学检测光学腔加热装置，包括主壳体、光学腔及液体腔，液体腔被夹持于夹子的两个夹板之间，夹子左侧夹板上设有隔热板和加热板，夹子右侧夹板上设有温度传感器，加热板和温度传感器分别通过导线与可拆式连接器连接，可拆式连接器通过导线依次与指示灯、开关、温度控制器、时间继电器、电源及插头连接;所述的液体腔位于光学腔内。
所述的隔热板的尺寸小于比加热板的尺寸。
所述的隔热板、加热板及温度传感器通过粘贴的方式固定连接。
本实用新型的有益效果：结构设计合理，检测方便，测量准确，操作简单，降低成本，经济适用，可以大规模地推广和使用。通过对含油污水样进行可控温加热来实现非常温情况下的检测要求。由于液体腔可大可小，但是光学腔的空间有限，电源、时间继电器、温度控制器、开关、指示灯控制设备在光学腔外的主体壳内，并且粘有隔热板、加热板和温度传感器的夹子不仅占用空间少，可拆卸，操作简单，制作也比较简单。其次是粘有隔热板、加热板和温度传感器的夹子可实现在光学腔正在工作时仍然能很好地保证温度恒定，对含油污水光学检测准确性得到了保证，实现了长时间的测量。
