公布日：2024.04.19
申请日：2023.11.20
分类号：E03F1/00(2006.01)I;E03F5/22(2006.01)I;E03F5/10(2006.01)I;E03F3/02(2006.01)I;E03F3/04(2006.01)I
摘要
本发明公开了一种移动式船舶污水接收装置，包括设置于码头桩台上的电动卷管机、水位探测器、污水罐、移动软管及控制装置；电动卷管机包括污水软管卷筒和潜污泵供电电缆卷筒；污水软管卷筒上卷有固定软管，固定软管的下端连接有可随固定软管收放而上下移动的污水罐；污水罐的底部设置有潜污泵；固定软管的另一端端和外部的污水接收管道连通，所述污水罐的一侧还设置有软管接头，移动软管的另一端与停靠船舶的污水外排通岸法兰连接；还公开对应接收方法；无需与船泵泵型、流量匹配，对船泵的扬程适应范围广，操作方便，节省人力，解决自吸泵吸上高度不够或船泵扬程不够的问题。
权利要求书

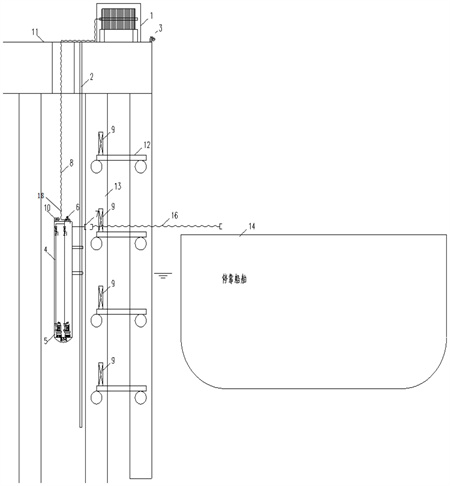

1.一种移动式船舶污水接收装置，其特征在于，包括设置于码头桩台(11)上的电动卷管机(1)、水位探测器(3)、污水罐(4)、移动软管(16)及控制装置；电动卷管机(1)包括污水软管卷筒(1.1)和潜污泵供电电缆卷筒(1.2)；污水软管卷筒(1.1)上卷有固定软管(8)，固定软管(8)的下端连接有在浮力作用下随水位上下移动的污水罐(4)；污水罐(4)的底部设置有数量不少于1个的潜污泵(5)，潜污泵(5)通过设置在污水罐内部的罐内污水管(18)与固定软管(8)连接；固定软管(8)的另一端穿过污水软管卷筒轴中部后从污水软管卷筒轴的一侧穿出，并插入一个和外部的污水接收管道连通的旋转水密结构(19)，所述污水罐(4)的一侧还设置有软管接头(7)，软管接头(7)为与移动软管(16)对接的快速接口，移动软管(16)的另一端与停靠船舶14的污水外排通岸法兰连接；污水罐(4)的上端还设置有用于探测污水罐4的水位信息的污水液位探测器(10)。
2.根据权利要求1所述的移动式船舶污水接收装置，其特征在于：所述控制装置包括用于操作人员控制各电控箱的无线遥控器。
3.根据权利要求1所述的移动式船舶污水接收装置，其特征在于：所述水位探测器(3)为水位超声波液位计，污水液位探测器(10)为超声波液位计。
4.根据权利要求1所述的移动式船舶污水接收装置，其特征在于：所述污水罐(4)的一侧还设置有固定导杆(2)，固定导杆(2)固定于码头桩基(13)上，污水罐(4)采用导向装置固定在(2)固定导杆上，污水罐(4)可沿固定导杆(2)上下移动。
5.根据权利要求1所述的移动式船舶污水接收装置，其特征在于：所述污水罐(4)上还设置有泄空电控阀门，所述罐内污水管(18)与固定软管(8)之间通过泄空电控阀门(6)连通。
6.根据权利要求1所述的移动式船舶污水接收装置，其特征在于：不同高程的码头系缆平台(12)上均设置有用于放置移动软管8的移动软管箱(9)。
7.根据权利要求1所述的移动式船舶污水接收装置的接收方法，其特征在于，包括：7.1、对污水罐4高度进行调整：(1)水位上涨收管流程，水位探测器(3)探测到水位变化大于固定软管(8)的富裕长度，触发连锁信号至(1.3)卷管机电控箱，根据水位变化差确定需要收管的长度，再转化成污水软管卷筒需要转动的圈数，由控制装置控制控制污水软管卷筒(1.1)、潜污泵供电电缆卷筒(1.2)工作，启动固定软管(8)的收管流程，达到需要转动的圈数后停止；(2)水位下降放管流程，水位超声波液位计(3)探测到水位变化大于固定软管的富裕长度，触发连锁信号至控制装置，根据水位变化差确定需要放管的长度，再转化成污水软管卷筒需要转动的圈数，由控制装置控制污水软管卷筒(1.1)、潜污泵供电电缆卷筒(1.2)工作，启动固定软管(8)的放管流程，达到需要转动的圈数后停止；7.2、对船舶污水进行接收：人工将移动软管(16)与污水罐(4)、停靠船舶(14)对接好，由船舶工作人员开启船泵抽排船舶污水，潜污泵(5)根据污水液位超声波液位计(10)探测的高低水位自动启停，抽排污水罐(4)贮存的船舶污水至污水接收管道；电磁流量计(17)的流量信号反馈至潜污泵变频电控箱(1.4)控制潜污泵(5)的流量与船泵流量基本一致，可确保污水罐(4)与码头系缆平台(12)的位置保持相对不变，防止污水接收作业过程中污水罐(4)上下移动。
8.根据权利要求7所述的移动式船舶污水接收装置的接收方法，其特征在于，还包括软管接头位置微调方法，软管接头位置微调方法具体为：若软管接头(7)位置高于某个高程的码头(12)系缆平台(1.1)米以上，人工操作移动软管(16)的对接不方便，可采用(15)无线遥控器遥控开启泄空电控阀门(6)、同步开启水位下降放管流程，将(8)固定软管内的污水排至污水罐(4)，污水罐(4)下降至合理位置后，再采用无线遥控器(15)遥控关闭泄空电控阀门(6)、同步关闭水位下降放管流程的放管操作。若软管接头(7)位置低于某个高程的码头系缆平台(12)，人工操作移动软管(16)的对接不方便，可采用无线遥控器(15)遥控开启潜污泵(5)、同步开启水位上涨收管流程，抽排污水罐(4)内的污水，污水罐(4)上升至合理位置后，再采用无线遥控器(15)遥控开启潜污泵(5)、同步关闭水位上涨收管流程的收管操作。
发明内容
针对现有技术中存在的缺陷或问题，本发明要解决的是现有技术的船舶污水接收技术存在无法适应码头水位差较大的工况、人工操作难度大、运行管理维护较困难的问题。
本发明采用的技术方案是：一种移动式船舶污水接收装置，包括设置于码头桩台上的电动卷管机、水位探测器、污水罐、移动软管及控制装置；电动卷管机包括污水软管卷筒和潜污泵供电电缆卷筒；污水软管卷筒上卷有固定软管，固定软管的下端连接有在浮力作用下随水位上下移动的污水罐；污水罐的底部设置有数量不少于个的潜污泵，潜污泵通过设置在污水罐内部的罐内污水管与固定软管连接；固定软管的另一端穿过污水软管卷筒轴中部后从污水软管卷筒轴的一侧穿出，并插入一个和外部的污水接收管道连通的旋转水密结构，所述污水罐的一侧还设置有软管接头，软管接头为与移动软管对接的快速接口，移动软管的另一端与停靠船舶的污水外排通岸法兰连接；污水罐的上端还设置有用于探测污水罐的水位信息的污水液位探测器。
进一步的，所述控制装置包括用于操作人员控制各电控箱的无线遥控器。
进一步的，所述水位探测器为水位超声波液位计，污水液位探测器为超声波液位计。
进一步的，所述污水罐的一侧还设置有固定导杆，固定导杆固定于码头桩基上，污水罐采用导向装置固定在固定导杆上，污水罐可沿固定导杆上下移动。
进一步的，所述污水罐上还设置有泄空电控阀门，所述罐内污水管与固定软管之间通过泄空电控阀门连通。
进一步的，不同高程的码头系缆平台上均设置有用于放置移动软管的移动软管箱。
作为本发明的另一方面，还涉及一种移动式船舶污水接收装置的接收方法，包括：
7.1、对污水罐4高度进行调整：
(1)水位上涨收管流程，水位探测器探测到水位变化大于固定软管的富裕长度，触发连锁信号至卷管机电控箱，根据水位变化差确定需要收管的长度，再转化成污水软管卷筒需要转动的圈数，由控制装置控制控制污水软管卷筒、潜污泵供电电缆卷筒工作，启动固定软管的收管流程，达到需要转动的圈数后停止；
(2)水位下降放管流程，水位超声波液位计探测到水位变化大于固定软管的富裕长度，触发连锁信号至控制装置，根据水位变化差确定需要放管的长度，再转化成污水软管卷筒需要转动的圈数，由控制装置控制污水软管卷筒、潜污泵供电电缆卷筒工作，启动固定软管的放管流程，达到需要转动的圈数后停止；
7.2、对船舶污水进行接收：
人工将移动软管与污水罐、停靠船舶对接好，由船舶工作人员开启船泵抽排船舶污水，潜污泵根据污水液位超声波液位计探测的高低水位自动启停，抽排污水罐贮存的船舶污水至污水接收管道；电磁流量计的流量信号反馈至潜污泵变频电控箱控制潜污泵的流量与船泵流量基本一致，可确保污水罐与码头系缆平台的位置保持相对不变，防止污水接收作业过程中污水罐上下移动。
进一步的，还包括软管接头位置微调方法，软管接头位置微调方法具体为：
若软管接头位置高于某个高程的码头系缆平台米以上，人工操作移动软管的对接不方便，可采用无线遥控器遥控开启泄空电控阀门、同步开启水位下降放管流程，将固定软管内的污水排至污水罐，污水罐下降至合理位置后，再采用无线遥控器遥控关闭泄空电控阀门、同步关闭水位下降放管流程的放管操作。
若软管接头位置低于某个高程的码头系缆平台，人工操作移动软管的对接不方便，可采用无线遥控器遥控开启潜污泵、同步开启水位上涨收管流程，抽排污水罐内的污水，污水罐上升至合理位置后，再采用无线遥控器遥控开启潜污泵、同步关闭水位上涨收管流程的收管操作。
总体而言，通过本发明所构思的以上技术方案与现有技术相比，能够取得下列有益效果：
(1)本发明提供的移动式船舶污水接收装置，可适应水位变化，解决自吸泵吸上高度不够或船泵扬程不够的问题。
(2)本发明提供的移动式船舶污水接收装置，降低操作劳动强度，固定软管可自动收放，人工仅需对接移动软管，移动软管一般长度较短，操作方便。
(3)潜污泵根据污水罐内水位自动控制，无需人工操作，实现了与船泵的控制解耦，无需与船泵泵型、流量匹配，对船泵的扬程适应范围广，船泵扬程仅需将污水提升至甲板面之上即可重力流入，移动软管内积存的污水可得到全部收集，防止污水泄漏。
（发明人：袁为为;蔡晓勇）
