公布日:2023.10.10
申请日:2023.06.16
分类号:B01D21/18(2006.01)I;B01D21/24(2006.01)I
摘要

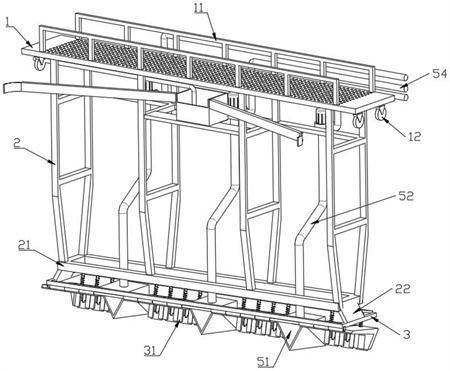

本发明属于污泥处理技术领域,且公开了一种环形沉淀池用刮泥机,包括工作桥板,所述工作桥板底部靠近两侧位置均安装有若干滚轮,所述滚轮用于连接环形沉淀池顶部,并帮助整个装置在环形沉淀池内进行圆周运动,所述工作桥板的顶部还安装有两个护栏,此外,还包括:支架,其设置有若干个,上端与工作桥板底部焊接固定,且若干所述支架的底部长度逐渐增长,以适应环形沉淀池的斜向底面;工作架,其设置于支架的底部,并与若干支架底部长度适配,整体呈斜向放置;刮板,其沿工作架的横向方向并排紧贴设置有若干个,且所述刮板下端呈“L”形弯折,所述刮板的底部呈弯折倒钩状。本发明具有对环形沉淀池底部淤泥刮除更全面的优点。
权利要求书
1.一种环形沉淀池用刮泥机,包括工作桥板(1),其特征在于:所述工作桥板(1)底部靠近两侧位置均安装有若干滚轮(12),所述滚轮(12)用于连接环形沉淀池顶部,并帮助整个装置在环形沉淀池内进行圆周运动,所述工作桥板(1)的顶部还安装有两个护栏(11),此外,还包括:支架(2),其设置有若干个,上端与工作桥板(1)底部焊接固定,且若干所述支架(2)的底部长度逐渐增长,以适应环形沉淀池的斜向底面;工作架(3),其设置于支架(2)的底部,并与若干支架(2)底部长度适配,整体呈斜向放置;刮板(31),其沿工作架(3)的横向方向并排紧贴设置有若干个,且所述刮板(31)下端呈“L”形弯折,所述刮板(31)的底部呈弯折倒钩状,所述刮板(31)底部用以和环形沉淀池底部接触并刮去污泥;紧压组件(32),其设置于刮板(31)的上方,并按刮板(31)数量设置有多组,用以为刮板(31)提供下压力,使其紧贴环形沉淀池底部。
2.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:所述支架(2)的下端焊接固定有连接架(21),所述连接架(21)用于连接若干支架(2)的下端,并稳定支架(2),所述连接架(21)的两侧均焊接固定有连接板(22),所述连接板(22)下端与工作架(3)焊接固定。
3.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:所述刮板(31)的上端安装有转动件(311),所述工作架(3)下端对应转动件(311)的位置设置有转轴(312),所述转轴(312)两端通过方块焊接固定于工作架(3)的两侧,所述转动件(311)套设于转轴(312)圆弧面,且所述刮板(31)可借助转动件(311)在转轴(312)圆弧面上转动。
4.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:所述紧压组件(32)包括斜向安装于工作架(3)上端面的稳定板(321),所述稳定板(321)的下表面对应若干刮板(31)的位置均固接有弹簧A(322),所述弹簧A(322)的下端与刮板(31)固接。
5.根据权利要求4所述的一种环形沉淀池用刮泥机,其特征在于:所述弹簧A(322)的内部设置有稳定伸缩杆(323),所述稳定伸缩杆(323)的上下端分别与稳定板(321)和刮板(31)转动相接,且稳定伸缩杆(323)为气杆。
6.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:所述刮板(31)的下端内部设置有活动组件(4),所述活动组件(4)包括穿设于刮板(31)内部的活动轴(42),所述刮板(31)下端内部开设有活动孔(41),所述活动轴(42)穿设于活动孔(41)内,所述活动轴(42)的下端转动连接有活动板(45),所述刮板(31)下端内部开设有活动槽(44),所述活动板(45)位于活动槽(44)内,并与活动槽(44)滑动配合,所述活动孔(41)内设置有弹簧B(43),所述弹簧B(43)的两端分别与活动孔(41)内壁和活动轴(42)固接,所述刮板(31)下端中心位置向上凹陷设置有方槽。
7.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:所述位于工作架(3)两端最外侧位置的刮板(31)均向外延伸一端距离,且延伸呈上宽下窄的斜向延伸方向。
8.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:若干所述支架(2)之间均安装有回流组件(5),所述回流组件(5)包括安装于相邻两个刮板(31)之间的抽取盒(51),所述抽取盒(51)的上端固接有回流管(52),所述回流管(52)与抽取盒(51)内部连通,所述回流管(52)的上端安装有污泥泵(53),所述污泥泵(53)与支架(2)螺栓固定,所述污泥泵(53)的一侧安装有输送管(54),所述输送管(54)与厌氧区相连。
9.根据权利要求1所述的一种环形沉淀池用刮泥机,其特征在于:所述支架(2)表面靠近上端位置还安装有清理组件(6),所述清理组件(6)包括底部焊接固定于支架(2)上的清污盒(61),所述清污盒(61)设置于沉淀池内液面高度的位置,所述清污盒(61)的内壁安装有清污管(62),所述清污管(62)的一端与外部抽取泵相连,所述清污盒(61)的两侧均斜向安装有集污臂(63),两个所述集污臂(63)最远端连线距离与沉淀池整体宽度相适配,所述集污臂(63)远离清污盒(61)的位置安装有弧形板(64)。
发明内容
本发明的目的在于提供一种环形沉淀池用刮泥机,以解决上述背景技术中提出的问题。
为了实现上述目的,本发明提供如下技术方案:一种环形沉淀池用刮泥机,包括工作桥板,所述工作桥板底部靠近两侧位置均安装有若干滚轮,所述滚轮用于连接环形沉淀池顶部,并帮助整个装置在环形沉淀池内进行圆周运动,所述工作桥板的顶部还安装有两个护栏,此外,还包括:
支架,其设置有若干个,上端与工作桥板底部焊接固定,且若干所述支架的底部长度逐渐增长,以适应环形沉淀池的斜向底面;
工作架,其设置于支架的底部,并与若干支架底部长度适配,整体呈斜向放置;
刮板,其沿工作架的横向方向并排紧贴设置有若干个,且所述刮板下端呈“L”形弯折,所述刮板的底部呈弯折倒钩状,所述刮板底部用以和环形沉淀池底部接触并刮去污泥;
紧压组件,其设置于刮板的上方,并按刮板数量设置有多组,用以为刮板提供下压力,使其紧贴环形沉淀池底部。
优选地,所述支架的下端焊接固定有连接架,所述连接架用于连接若干支架的下端,并稳定支架,所述连接架的两侧均焊接固定有连接板,所述连接板下端与工作架焊接固定。
优选地,所述刮板的上端安装有转动件,所述工作架下端对应转动件的位置设置有转轴,所述转轴两端通过方块焊接固定于工作架的两侧,所述转动件套设于转轴圆弧面,且所述刮板可借助转动件在转轴圆弧面上转动。
优选地,所述紧压组件包括斜向安装于工作架上端面的稳定板,所述稳定板的下表面对应若干刮板的位置均固接有弹簧A,所述弹簧A的下端与刮板固接。
优选地,所述弹簧A的内部设置有稳定伸缩杆,所述稳定伸缩杆的上下端分别与稳定板和刮板转动相接,且稳定伸缩杆为气杆。
优选地,所述刮板的下端内部设置有活动组件,所述活动组件包括穿设于刮板内部的活动轴,所述刮板下端内部开设有活动孔,所述活动轴穿设于活动孔内,所述活动轴的下端转动连接有活动板,所述刮板下端内部开设有活动槽,所述活动板位于活动槽内,并与活动槽滑动配合,所述活动孔内设置有弹簧B,所述弹簧B的两端分别与活动孔内壁和活动轴固接,所述刮板下端中心位置向上凹陷设置有方槽。
优选地,所述位于工作架两端最外侧位置的刮板均向外延伸一端距离,且延伸呈上宽下窄的斜向延伸方向。
优选地,若干所述支架之间均安装有回流组件,所述回流组件包括安装于相邻两个刮板之间的抽取盒,所述抽取盒的上端固接有回流管,所述回流管与抽取盒内部连通,所述回流管的上端安装有污泥泵,所述污泥泵与支架螺栓固定,所述污泥泵的一侧安装有输送管,所述输送管与厌氧区相连。
优选地,所述支架表面靠近上端位置还安装有清理组件,所述清理组件包括底部焊接固定于支架上的清污盒,所述清污盒设置于沉淀池内液面高度的位置,所述清污盒的内壁安装有清污管,所述清污管的一端与外部抽取泵相连,所述清污盒的两侧均斜向安装有集污臂,两个所述集污臂最远端连线距离与沉淀池整体宽度相适配,所述集污臂远离清污盒的位置安装有弧形板。
本发明的有益效果如下:
1、本发明通过在工作架下方并排设置有多个刮板,在整个装置移动至环形沉淀池的凹凸不平区域时,沉淀池底部凸起位置会使相应位置的刮板被向上顶起,而该刮板由于独立设置,布影响其他位置刮板进行淤泥刮除,因此只有凸起位置的刮板被相应顶起,而凸起位置两侧的刮板则继续对淤泥进行刮除,而在出现凹陷位置时,该凹陷位置对应的刮板则在紧压组件的下压力作用下,向下压入凹陷位置内,对凹陷位置内的淤泥进行刮除,通过设置若干独立且互不干扰的刮板,有效避免了在沉淀池底部不平坦状态下使刮板无法有效刮净淤泥的问题,有效提高整个刮泥机的运行效率。
2、本发明通过活动组件的设置,在刮板中心位置经过沉淀池地面凸起时,会带动活动板上移,并压缩弹簧B,从而无需使整个刮板向上抬起,使刮板的两侧位置仍可进行凸起位置两侧的淤泥刮除,另外,在刮板的两侧位置受到凸起影响而整个抬升时,受弹簧B弹力作用,会使活动轴带动活动板下移,使活动板下端伸出刮板的底部以外,进而对此时受到抬升的刮板刮除不到的位置进行淤泥刮除,同时由于活动板与活动轴的转动相连,活动板可根据凸起位置进行转动,从而配合凸起位置转动至任意角度,进行更全面的淤泥刮除,提高整个刮泥机的淤泥刮除全面性。
3、本发明通过回流组件的设置,用于在进行淤泥刮除时,部分淤泥进入抽取盒内,随后同步通过污泥泵抽取部分淤泥,使淤泥进入回流管内,并通过污泥泵进入输送管,由输送管将污泥送入厌氧区做污泥回流,提高处理效率。
4、本发明通过清理组件的设置,清污盒用于收集液面表面漂浮的浮渣,同时,两侧的集污臂用于将液面两侧漂浮的浮渣集中至中心的清污盒内,同时,在清污盒内浮渣收集完毕后,通过外部抽取泵将清污盒内的浮渣抽出,以此保证沉淀池表面清洁美观,同时可避免漂浮在沉淀池上的浮渣跟随出水,影响出水水质。
(发明人:欧少清;刘瑞龙;梁玲燕;许容花)
