公布日:2024.04.19
申请日:2022.10.10
分类号:B01D21/02(2006.01)I
摘要
本发明涉及高分子材料技术领域及界面化学技术领域,具体涉及一种污水池悬浮盖板和防污装置。所述悬浮盖板包括:悬浮架和设置在所述悬浮架内的极性聚烯烃片材;其中,所述极性聚烯烃片材包括:低密度聚烯烃基材和接枝在所述低密度聚烯烃基材的表面的亲水性侧基和亲油性侧基;且所述极性聚烯烃片材的表面具有多个异形结构,所述异形结构的平均尺寸不小于100μm,高度不大于20μm;所述亲水性侧基的表面接枝率为10-50%,所述亲油性侧基的表面接枝率为10-50%。采用本发明所述的污水池悬浮盖板,减少水蒸发效率≥80%,对于污水池VOC的降低比例≥85%。
权利要求书
1.一种污水池悬浮盖板,其特征在于,所述悬浮盖板包括:悬浮架和设置在所述悬浮架内的极性聚烯烃片材;其中,所述极性聚烯烃片材包括:低密度聚烯烃基材和接枝在所述低密度聚烯烃基材的表面的亲水性侧基和亲油性侧基;且所述极性聚烯烃片材的表面具有多个异形结构,所述异形结构的平均尺寸不小于100μm,高度不大于20μm;所述亲水性侧基的表面接枝率为10-50%,所述亲油性侧基的表面接枝率为10-50%。
2.根据权利要求1所述的悬浮盖板,其中,所述亲水性侧基的表面接枝率为20-50%;和/或,所述亲油性侧基的表面接枝率为20-50%;和/或,所述低密度聚烯烃基材的密度小于0.2g/cm3,优选密度不大于0.1g/cm3。
3.根据权利要求1或2所述的悬浮盖板,其中,所述异形结构的平均尺寸不大于5mm;和/或,所述异形结构的高度不小于0.5μm;和/或,所述片材的表面的水接触角<30°,优选为0-20°,更优选为0°;和/或,所述片材的表面的白油接触角<30°,优选为0-20°,更优选为0°;和/或,所述片材表面含有5~120个异形结构/cm2;和/或,所述片材无通孔。
4.根据权利要求1-3中任意一项所述的悬浮盖板,其中,所述低密度聚烯烃基材选自热塑性聚烯烃;优选地,所述低密度聚烯烃基材包含聚丙烯,更优选以所述低密度聚烯烃基材总质量为基准,所述低密度聚丙烯的含量不低于50wt%;和/或,所述低密度聚烯烃基材的重均分子量为104-106g/mol。
5.根据权利要求4所述的悬浮盖板,其中,所述聚丙烯选自均聚聚丙烯、无规共聚聚丙烯和抗冲共聚聚丙烯中的至少一种;和/或,所述聚烯烃基材还包含聚乙烯和/或聚烯烃弹性体。
6.根据权利要求1-5中任意一项所述的悬浮盖板,其中,所述极性聚烯烃片材的弯曲强度为0.01-0.5MPa,优选为0.01-0.15MPa。
7.根据权利要求1-6中任意一项所述的悬浮盖板,其中,所述亲水性侧基为含有氧、硫、氮、硅和卤素中的至少一种杂原子并且含有碳碳双键的单体侧基;和/或,所述亲水性侧基的单体为含有碳碳双键的有机酸、含有碳碳双键的有机酸的衍生物、含碳碳双键的有机酸盐和含乙烯基的硅烷中的至少一种;其中,所述含碳碳双键的有机酸盐为含有碳碳双键的有机酸盐化后的产物和/或含有碳碳双键的有机酸衍生物盐化后的产物;和/或,所述有机酸衍生物包括有机酸的酸酐和含有机酸的酯中的至少一种;和/或,所述含乙烯基的硅烷为式(A)所示的化合物中的一种或多种:CH2=CH2(CH2)nSiX3式(A)其中n=0-3的整数,X为卤素、甲氧基、乙氧基、乙酰氧基中的至少一种;和/或,所述亲油性侧基为含乙烯基硅油侧基和/或含苯乙烯侧基;和/或,所述亲油性侧基的单体为端乙烯基硅油和/或高乙烯基硅油,优选为乙烯基硅油、甲基乙烯基硅油、乙烯基含氢硅油和二乙烯基硅油中的至少一种。
8.根据权利要求1-7任意一项所述的悬浮盖板,其中,所述亲水性侧基的单体为马来酸酐、马来酸酐衍生物、甲基丙烯酸及其衍生物、乙酸乙烯酯、烯基磺酸及其衍生物、对苯乙烯甲酸、对苯乙烯乙酸、衣康酸、油酸和花生烯酸中的至少一种,和/或它们的成盐形式;优选为马来酸酐、马来酸酐衍生物、甲基丙烯酸和甲基丙烯酸衍生物中的至少一种,和/或它们的成盐形式;更优选为马来酸酐和/或马来酸酐成盐形式。

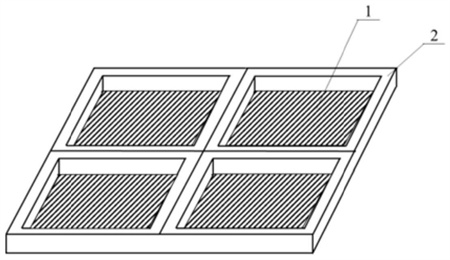

9.根据权利要求1-8中任意一项所述的悬浮盖板,其中,所述悬浮架内设置有支撑骨架,用于固定所述极性聚烯烃片材。
10.一种防污装置,其特征在于,该装置的内部设置有权利要求1-9中任意一项所述的悬浮盖板。
发明内容
本发明的目的是为了克服现有技术污水悬浮盖板减少污水池水、油挥发材料存在效果差、耐久性差、成本高等问题,提供一种污水池悬浮盖板和防污装置,该悬浮盖板能够抑制水、油的蒸发,抑制VOCs气体的挥发。
为了实现上述目的,本发明第一方面提供一种污水池悬浮盖板,所述悬浮盖板包括:悬浮架和设置在所述悬浮架内的极性聚烯烃片材;
其中,所述极性聚烯烃片材包括:低密度聚烯烃基材和接枝在所述低密度聚烯烃基材的表面的亲水性侧基和亲油性侧基;且所述极性聚烯烃片材的表面具有多个异形结构,所述异形结构的平均尺寸不小于100μm,高度不大于20μm;所述亲水性侧基的表面接枝率为10-50%,所述亲油性侧基的表面接枝率为10-50%。
本发明第二方面提供一种防污装置,该装置的内部设置有本发明所述的悬浮盖板。
通过上述技术方案,本发明所述的柔性浮顶组件具有如下优点:
(1)本发明所述的污水池悬浮盖板,采用含有亲水、亲油表面的极性聚烯烃片材组装而成,使得材料表面在保证力学性能不受影响的前提下,通过接枝在低密度聚烯烃基材表面的亲水、亲油基团,以及异形结构的粗糙性质,有效提高亲水表面的亲水、亲油性且性能稳定,从而有效提高材料减少水油蒸发的效率且性能稳定,且异形结构为封闭泡孔的外表面,外表面闭孔结构能够阻隔VOCs气体挥发。
(2)本发明提供的污水池悬浮盖板中,所述极性聚烯烃片材能够和水、油完全浸润,因此片材表面和污水能够完全贴合,无蒸气压,这样片材就能够明显抑制水、油的蒸发,对于工厂污水池来说,在油含量极高时依然能用实现污水池油气的挥发。采用本发明所述的污水池悬浮盖板,减少水蒸发效率≥80%,对于污水池VOC的降低比例≥85%。
(3)本发明提供的污水池悬浮盖板结构简单,易安装,无需对零部件频繁更换。
(发明人:王崧合;柳翼;潘明;李根;虞碧川;陈媛媚)
