汽车涂装电泳废水预处理系统

发布时间:2025-1-17 10:51:04

公布日:2023.11.03

申请日:2023.09.26

分类号:C02F9/00(2023.01)I;C02F1/52(2023.01)I;B01F27/55(2022.01)I;B01F27/90(2022.01)I;B01F35/71(2022.01)I;B01D29/94(2006.01)I;C02F1/00(2023.01)N

摘要

本发明涉及废水处理技术领域,公开了一种汽车涂装电泳废水预处理装置,包括处理池,处理池内设置有两组隔墙,两组隔墙将处理池分成搅拌池、絮凝池和沉淀池,处理池的上方盖有封板,封板上开设有进口,进口位于搅拌池的上方,封板位于进口上安装有支撑底座,支撑底座的上方固定安装有进料机构;进料机构包括安装在支撑底座上方的箱体,箱体上法兰连接有进水管,进水管呈喇叭状,箱体的一侧开设有加料口,箱体位于加料口的外侧固定安装有絮凝剂加料机构,箱体的内部设置安装有用于控制絮凝剂加料机构加料量的控制组件,对废水进行初步处理,以降低污染物浓度,减轻后续处理单元的负荷,从而提高整个处理系统的效率。


权利要求书

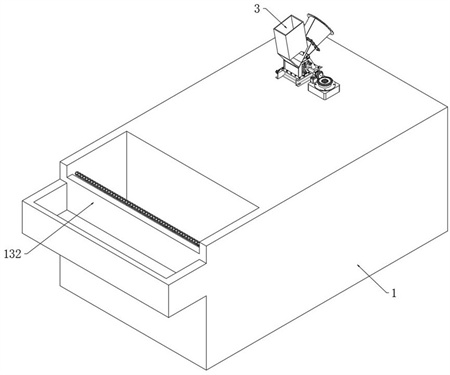

1.一种汽车涂装电泳废水预处理装置,包括处理池(1),所述处理池(1)内设置有两组隔墙(2),两组隔墙(2)将处理池(1)分成搅拌池(11)、絮凝池(12)和沉淀池(13),所述处理池(1)的上方盖有封板(14),其特征在于,所述封板(14)上开设有进口(15),所述进口(15)位于搅拌池(11)的上方,所述封板(14)位于进口(15)上安装有支撑底座(16),所述支撑底座(16)的上方固定安装有进料机构(3);所述进料机构(3)包括安装在支撑底座(16)上方的箱体(31),所述箱体(31)上法兰连接有进水管(32),所述进水管(32)呈喇叭状,所述箱体(31)的一侧开设有加料口(33),所述箱体(31)位于加料口(33)的外侧固定安装有絮凝剂加料机构(34),所述箱体(31)的内部设置安装有用于控制絮凝剂加料机构(34)加料量的控制组件(35);所述箱体(31)的内部还安装有水轮机构(36),所述水轮机构(36)包括通过轴承安装在箱体(31)箱壁上的转轴(361),所述转轴(361)上同轴安装有叶轮(362),所述叶轮(362)位于箱体(31)的内部,所述转轴(361)的外端还安装有驱动机构(37);所述驱动机构(37)包括同轴安装在转轴(361)一端的第一锥形齿轮(371),所述封板(14)上通过轴承座(372)安装有驱动轴(373),所述驱动轴(373)的一端插入到搅拌池(11)内,所述驱动轴(373)的内端设置有搅拌杆,所述驱动轴(373)的另一端设置有第二锥形齿轮(374),所述第二锥形齿轮(374)与第一锥形齿轮(371)之间啮合连接;所述加料机构(34)包括设置在箱体(31)外部的储料仓(341),所述储料仓(341)的下方连通设置有下料管(342);所述控制组件(35)包括转动安装在箱体(31)内的安装轴(351),所述安装轴(351)上固定连接有套管(352),所述套管(352)的外侧固定连接有用于控制废水流向的导板(353),所述导板(353)的一端连接有弧形下料板(354),所述弧形下料板(354)上开设有用于出料的弧形孔(355),所述下料管(342)上开设有长条孔(356),用于弧形下料板(354)滑动插入,所述弧形下料板(354)的一侧与下料管(342)的一侧内壁之间连接密封组件(357);当水量大时,水压高,进水管(32)的水压将通过挤压导板(353)向上移动,推动弧形下料板(354)一起向上移动;弧形下料板(354)的移动改变开口和弧形孔(355)之间重合的大小,随着弧形下料板(354)的上升,开口和弧形孔(355)重合部分变大,使更多的絮凝剂从储料仓(341)流入下料管(342),最终投入到废水中;所述密封组件(357)包括开设在弧形下料板(354)一侧的安装槽(3571),所述安装槽(3571)内通过铆钉固定连接有呈波纹状的弹性橡胶层(3572),所述弹性橡胶层(3572)的另一侧与下料管(342)的内壁之间通过铆钉固定连接;所述箱体(31)的外侧还固定连接有U型框架(4),所述U型框架(4)上固定连接有第一弹簧座(5),所述弧形下料板(354)的端面设置有第二弹簧座(6),所述第二弹簧座(6)与第一弹簧座(5)之间通过弹簧(7)连接;所述套管(352)的外侧还固定连接有清洗过滤机构(358);所述清洗过滤机构(358)包括固定连接在套管(352)外侧的用于拦截杂质的拦网(3581),所述拦网(3581)的下侧连接有弧形挡板(3582),所述弧形挡板(3582)与拦网(3581)的连接处呈弧形连接过度,所述弧形挡板(3582)上开设有排废口(3583),所述箱体(31)上还设置有与弧形挡板(3582)相匹配的弧形箱体壁(3584),所述弧形挡板(3582)贴合滑动设置在弧形箱体壁(3584)上,所述弧形箱体壁(3584)上开设有与排废口(3583)相匹配的排杂质口(3585);当废水中携带有大块的固体杂质时,杂质会被拦截在拦网(3581)上,杂质被拦截后,废水在拦网(3581)前面积聚,导致水压变大,通过水压的作用,驱动弧形下料板(354)向上移动同时,拦网(3581)以及弧形挡板(3582)跟随套管(352)一起转动,使弧形挡板(3582)上的排废口(3583)与弧形箱体壁(3584)上的排杂质口(3585)重合打开,此时,由于弧形挡板(3582)与拦网(3581)的连接处呈弧形连接过度,水压的作用将会冲击被拦截在拦网(3581)上的杂质,使杂质通过排废口(3583)以及排杂质口(3585)排出;所述弧形下料板(354)的上侧沿着弧面均匀设置有多个凸块(3541),所述储料仓(341)的内壁上固定连接有弹片(8),所述弹片(8)横置在下料管(342)上;所述弹片(8)上固定连接有连接杆(9),所述连接杆(9)的下侧设置有与凸块(3541)相匹配的凸杆(10)。

2.根据权利要求1所述的一种汽车涂装电泳废水预处理装置,其特征在于:所述隔墙(2)的上端与封板(14)的下表面设置有供水流通过的间隙空间,所述沉淀池(13)的上侧安装有呈蜂窝状的斜板(131),所述沉淀池(13)的侧面设置有溢流凸板(132)。

发明内容

本发明提供了一种汽车涂装电泳废水预处理装置,旨在解决上述现有技术提到的问题。

为实现上述目的,本发明提供如下技术方案:

一种汽车涂装电泳废水预处理装置,包括处理池,所述处理池内设置有两组隔墙,两组隔墙将处理池分成搅拌池、絮凝池和沉淀池,所述处理池的上方盖有封板,所述封板上开设有进口,所述进口位于搅拌池的上方,所述封板位于进口上安装有支撑底座,所述支撑底座的上方固定安装有进料机构;

所述进料机构包括安装在支撑底座上方的箱体,所述箱体上法兰连接有进水管,所述进水管呈喇叭状,所述箱体的一侧开设有加料口,所述箱体位于加料口的外侧固定安装有絮凝剂加料机构,所述箱体的内部设置安装有用于控制絮凝剂加料机构加料量的控制组件。

优选的,所述箱体的内部还安装有水轮机构,所述水轮机构包括通过轴承安装在箱体箱壁上的转轴,所述转轴上同轴安装有叶轮,所述叶轮位于箱体的内部,所述转轴的外端还安装有驱动机构;

所述驱动机构包括同轴安装在转轴一端的第一锥形齿轮,所述封板上通过轴承座安装有驱动轴,所述驱动轴的一端插入到搅拌池内,所述驱动轴的内端设置有搅拌杆,所述驱动轴的另一端设置有第二锥形齿轮,所述第二锥形齿轮与第一锥形齿轮之间啮合连接。

优选的,所述加料机构包括设置在箱体外部的储料仓,所述储料仓的下方连通设置有下料管。

优选的,所述控制组件包括转动安装在箱体内的安装轴,所述安装轴上固定连接有套管,所述套管的外侧固定连接有用于控制废水流向的导板,所述导板的一端连接有弧形下料板,所述弧形下料板上开设有用于出料的弧形孔,所述下料管上开设有长条孔,用于弧形下料板滑动插入,所述弧形下料板的一侧与下料管的一侧内壁之间连接密封组件;

所述密封组件包括开设在弧形下料板一侧的安装槽,所述安装槽内通过铆钉固定连接有呈波纹状的弹性橡胶层,所述弹性橡胶层的另一侧与下料管的内壁之间通过铆钉固定连接。

优选的,所述箱体的外侧还固定连接有U型框架,所述U型框架上固定连接有第一弹簧座,所述弧形下料板的端面设置有第二弹簧座,所述第二弹簧座与第一弹簧座之间通过弹簧连接。

优选的,所述套管的外侧还固定连接有清洗过滤机构;

所述清洗过滤机构包括固定连接在套管外侧的用于拦截杂质的拦网,所述拦网的下侧连接有弧形挡板,所述弧形挡板与拦网的连接处呈弧形连接过度,所述弧形挡板上开设有排废口,所述箱体上还设置有与弧形挡板相匹配的弧形箱体壁,所述弧形挡板贴合滑动设置在弧形箱体壁上,所述弧形箱体壁上开设有与排废口相匹配的排杂质口。

优选的,所述弧形下料板的上侧沿着弧面均匀设置有多个凸块,所述储料仓的内壁上固定连接有弹片,所述弹片横置在下料管上。

优选的,所述弹片上固定连接有连接杆,所述连接杆的下侧设置有与凸块相匹配的凸杆。

优选的,所述隔墙的上端与封板的下表面设置有供水流通过的间隙空间,所述沉淀池的上侧安装有呈蜂窝状的斜板,所述沉淀池的侧面设置有溢流凸板。

本发明的技术效果和优点:

1、本案中废水的流动会使叶轮转动。从而带动转轴的转动,转轴再带动驱动机构上的第一锥形齿轮,然后通过第二锥形齿轮传递给驱动轴。驱动轴的一端插入到搅拌池内,内端设置有搅拌杆。当驱动轴受到驱动机构的力传递时,搅拌杆会开始在搅拌池内旋转。可以实现对搅拌池内废水的充分搅拌,帮助混合废水中的物质,确保均匀分布和化学反应,采用水轮机构的旋转运动,传递给搅拌池的搅拌桨,实现了废水的搅拌和混合,而无需额外的电机设备,有助于降低装置的成本,减少对电力资源的浪费。

2、本案中利用废水水压的变化,自动地调整废水中絮凝剂的投加量。当水压较大时,弧形下料板升高,投加更多的絮凝剂,从而适应废水量的增加;当水压较小或没有水流时,弧形下料板恢复到原位,降低絮凝剂的投加量,以适应废水量的减少,从而实现废水量和絮凝剂添加量之间的经济性和处理效率的平衡。

3、本案中杂质被拦截后,废水在拦网前面积聚,导致水压变大,通过水压的作用,拦网以及弧形挡板也跟随套管一起转动,使弧形挡板上的排废口与弧形箱体壁上的排杂质口重合打开,使杂质通过排废口以及排杂质口排出,清洗过滤机构通过拦截大块的固体杂质,保护水轮机构免受卡壳的风险。

(发明人:朱红梅;钟备)
