公布日：2023.12.08
申请日：2023.10.17
分类号：C02F9/00(2023.01)I;C02F103/06(2006.01)N;C02F1/66(2023.01)N;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F3/30(2023.01)N
摘要
本发明涉及污水处理技术领域，具体涉及一种生活垃圾渗滤液高效处理系统，中转箱中用于临时存放待处理的污水，然后通过加料装置向中转箱中加入所需的中和剂，以便于和污水进行混合反应，之后污水通过沉淀组件上的升降管进入到平流道中以降低污水产生的冲击力，浮力板将平流道保持在水面上，使得新水进入到沉淀壳中时更加平缓，然后通过分离组件对沉淀壳中静置分层的污水进行分别处理，其中顶部排料器用于从液面顶部提取油水等密度比水轻的物质，而底部排料器则用于从底部抽走污泥，中间层的污水则通过污水排放头进行排放，然后通过厌氧池、接触氧化池和膜反应池依次进行处理，使得使用更加方便，提高处理效率。
权利要求书

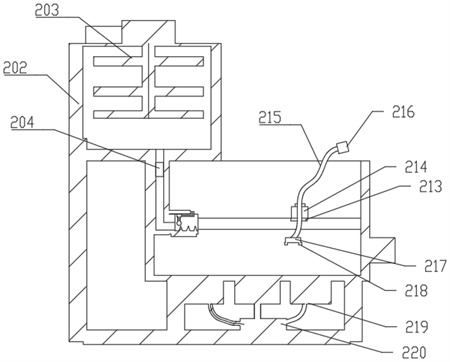

1.一种生活垃圾渗滤液高效处理系统，其特征在于，包括支撑组件、沉淀组件、分离组件、厌氧池、接触氧化池和膜反应池，所述支撑组件包括底座、支撑架、中转箱和加料装置，所述支撑架与所述底座固定连接，并位于所述底座顶部，所述中转箱设置在所述支撑架上，所述加料装置与所述中转箱连通；所述沉淀组件包括沉淀壳、升降管、平流道和浮力板，所述沉淀壳设置在所述底座上，所述升降管与所述中转箱的出料管滑动连接，所述平流道固定设置在所述升降管的一侧，所述浮力板固定在所述平流道的底部，所述分离组件包括顶部排料器、底部排料器和污水排放头，所述顶部排料器设置在所述沉淀壳内，所述底部排料器与所述沉淀壳的底部连通，所述污水排放头设置在所述沉淀壳的一侧，所述厌氧池与所述沉淀壳的出口连通，所述接触氧化池与所述厌氧池的出口连通，所述膜反应池与所述接触氧化池连通。
2.如权利要求1所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述支撑组件还包括防滑垫，所述防滑垫与所述底座固定连接，并位于所述底座底部。
3.如权利要求2所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述中转箱包括箱体、搅拌器和下料泵，所述搅拌器转动设置在所述箱体内，所述下料泵与所述箱体连通，并位于所述箱体的一侧。
4.如权利要求3所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述平流道包括平流板和多个隔板，多个所述隔板与所述平流板固定连接，并分布在所述平流板上。
5.如权利要求4所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述沉淀组件还包括刮板，所述刮板设置在所述平流板的顶部。
6.如权利要求5所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述刮板包括气缸、支撑杆、滑杆、第一弹簧和转动辊，所述气缸固定在所述平流板的一侧，所述支撑杆与所述气缸的输出端固定连接，所述滑杆与所述支撑杆滑动连接，并位于所述支撑杆底部，所述第一弹簧设置在所述支撑杆和所述滑杆之间，所述转动辊转动设置在所述滑杆上。
7.如权利要求6所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述顶部排料器包括纵向移动器、横向移动器、柔性管、负压泵、吸头和漂浮层，所述纵向移动器滑动设置在所述沉淀壳中，所述横向移动器滑动设置在所述纵向移动器上，所述柔性管固定在所述横向移动器上，所述负压泵与所述柔性管连通，所述吸头设置在所述柔性管靠近液面的一端，所述漂浮层设置在所述吸头上。
8.如权利要求7所述的一种生活垃圾渗滤液高效处理系统，其特征在于，所述底部排料器包括多个排水头和泥浆泵，多个所述排水头固定在所述沉淀壳的底部，所述泥浆泵与多个所述排水头连通，并位于所述排水头的一侧。
发明内容
本发明的目的在于提供一种生活垃圾渗滤液高效处理系统，旨在可以更加方便地对杂质进行清理，使用更加方便，提高处理效率。
为实现上述目的，本发明提供了一种生活垃圾渗滤液高效处理系统，包括支撑组件、沉淀组件、分离组件、厌氧池、接触氧化池和膜反应池，所述支撑组件包括底座、支撑架、中转箱和加料装置，所述支撑架与所述底座固定连接，并位于所述底座顶部，所述中转箱设置在所述支撑架上，所述加料装置与所述中转箱连通；所述沉淀组件包括沉淀壳、升降管、平流道和浮力板，所述沉淀壳设置在所述底座上，所述升降管与所述中转箱的出料管滑动连接，所述平流道固定设置在所述升降管的一侧，所述浮力板固定在所述平流道的底部，所述分离组件包括顶部排料器、底部排料器和污水排放头，所述顶部排料器设置在所述沉淀壳内，所述底部排料器与所述沉淀壳的底部连通，所述污水排放头设置在所述沉淀壳的一侧，所述厌氧池与所述沉淀壳的出口连通，所述接触氧化池与所述厌氧池的出口连通，所述膜反应池与所述接触氧化池连通。
其中，所述支撑组件还包括防滑垫，所述防滑垫与所述底座固定连接，并位于所述底座底部。
其中，所述中转箱包括箱体、搅拌器和下料泵，所述搅拌器转动设置在所述箱体内，所述下料泵与所述箱体连通，并位于所述箱体的一侧。
其中，所述平流道包括平流板和多个隔板，多个所述隔板与所述平流板固定连接，并分布在所述平流板上。
其中，所述沉淀组件还包括刮板，所述刮板设置在所述平流板的顶部。
其中，所述刮板包括气缸、支撑杆、滑杆、第一弹簧和转动辊，所述气缸固定在所述平流板的一侧，所述支撑杆与所述气缸的输出端固定连接，所述滑杆与所述支撑杆滑动连接，并位于所述支撑杆底部，所述第一弹簧设置在所述支撑杆和所述滑杆之间，所述转动辊转动设置在所述滑杆上。
其中，所述顶部排料器包括纵向移动器、横向移动器、柔性管、负压泵、吸头和漂浮层，所述纵向移动器滑动设置在所述沉淀壳中，所述横向移动器滑动设置在所述纵向移动器上，所述柔性管固定在所述横向移动器上，所述负压泵与所述柔性管连通，所述吸头设置在所述柔性管靠近液面的一端，所述漂浮层设置在所述吸头上。
其中，所述底部排料器包括多个排水头和泥浆泵，多个所述排水头固定在所述沉淀壳的底部，所述泥浆泵与多个所述排水头连通，并位于所述排水头的一侧。
本发明的一种生活垃圾渗滤液高效处理系统，通过所述底座对所述支撑架进行支撑，所述中转箱中用于临时存放待处理的污水，然后通过所述加料装置可以向所述中转箱中加入所需的中和剂，以便于和污水进行混合反应，之后污水通过所述沉淀组件上的所述升降管进入到所述平流道中以降低污水产生的冲击力，避免搅浑所述沉淀壳中已经存放的污水，所述浮力板可以将所述平流道保持在水面上，使得新水进入到沉淀壳中时更加平缓，然后通过所述分离组件可以对沉淀壳中静置分层的污水进行分别处理，其中所述顶部排料器用于从液面顶部提取油水等密度比水轻的物质，而底部排料器则用于从底部抽走污泥，中间层的污水则通过所述污水排放头进行排放，然后通过所述厌氧池、接触氧化池和膜反应池依次进行处理，使得使用更加方便，提高处理效率。
（发明人：黎三明;黎湘琳）
