公布日：2023.12.08
申请日：2023.10.10
分类号：B02C21/00(2006.01)I;B02C15/14(2006.01)I;B02C23/16(2006.01)I;B02C13/20(2006.01)I;B02C13/30(2006.01)I;B02C23/14(2006.01)I;C02F11/00(2006.01)I;
C02F11/12(2019.01)I
摘要
本发明公开了一种含重金属结块污泥破碎装置，涉及重金属处理技术领域，包括打散底板、外壳、研磨外壳，还包括打散组件、研磨组件，通过设置打散组件，在初步打散过程中使得结块充分干燥，同时对结块进行初步打散，保证后续加工；通过设置研磨组件，进行打散后的多次研磨，保障对结块的充分研磨，进而保证后续加工过程对结块中重金属的分离；通过设置刮板部件，保障研磨过程中结块颗粒不会堵塞滤网，保障了滤网的通透性，提高了工作效率。
权利要求书

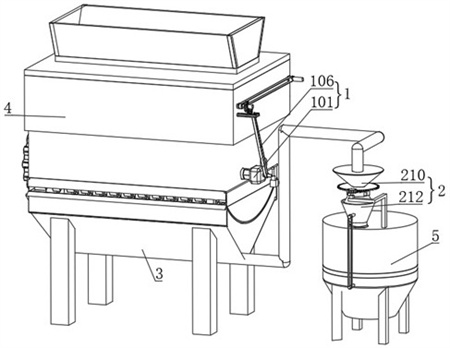

1.一种含重金属结块污泥破碎装置，包括打散底板（3）、外壳（4）、研磨外壳（5），其特征在于：还包括打散组件（1）、研磨组件（2），所述外壳（4）固定设置在打散底板（3）上，所述打散组件（1）转动设置在外壳（4）内，所述研磨组件（2）转动设置在研磨外壳（5）内；所述研磨组件（2）包括转动设置在研磨外壳（5）内的研磨传动锥齿轮（223），研磨传动锥齿轮（223）与转动设置在研磨滤网（221）上的研磨大锥齿轮（222）啮合，研磨大锥齿轮（222）另一端固定设置有研磨锥齿轮三（219），研磨滤网（221）固定设置在研磨外壳（5）内，研磨锥齿轮三（219）与转动设置在研磨滤网（221）上的研磨滚轮一（218）、研磨滚轮二（220）啮合，研磨锥齿轮三（219）内通过花键连接有研磨滑动杆（216），研磨滑动杆（216）上固定设置有研磨挡板（217），研磨挡板（217）与研磨滤网（221）滑动配合，研磨滚轮一（218）、研磨滚轮二（220）与研磨滤网（221）摩擦配合；研磨滑动杆（216）另一端转动设置在平刮气缸的输出轴上;所述研磨传动锥齿轮（223）通过研磨传动皮带（224）连接在研磨锥齿轮二（215）上，研磨锥齿轮二（215）转动设置在研磨固定斗（212）上，研磨固定斗（212）固定设置在研磨外壳（5）上，研磨锥齿轮二（215）固定设置在驱动电机的输出轴上，研磨锥齿轮二（215）与固定设置在研磨柱（213）上的研磨锥齿轮一（214）啮合，研磨柱（213）活动设置在研磨锥形头（211）上，研磨锥形头（211）活动设置在研磨斗（210）上，研磨斗（210）固定设置在研磨固定斗（212）上;所述研磨柱（213）上固定设置有研磨固定框（201），研磨固定框（201）内滑动设置有研磨滑动柱（203），研磨固定框（201）与研磨滑动柱（203）之间设置有研磨复位弹簧（202），研磨固定框（201）上固定设置有研磨固定搬板（204），研磨固定搬板（204）内滑动设置有研磨嵌入块（206），研磨嵌入块（206）与研磨固定搬板（204）之间设置有研磨复位小弹簧（205）;研磨滑动柱（203）上固定设置有研磨滑块（208），研磨滑块（208）滑动设置在研磨固定框（201）内，研磨滑块（208）上固定设置的齿与研磨嵌入块（206）滑动配合，研磨弹力绳（207）与研磨嵌入块（206）滑动配合，研磨滑块（208）上活动设置有研磨重力轮（209），研磨弹力绳（207）一端固定设置在研磨固定搬板（204）上，研磨弹力绳（207）另一端固定设置在研磨滑块（208）上；研磨斗（210）通过导管连接在打散底板（3）上;所述打散组件（1）包括转动设置在外壳（4）内的打散滚筒一（102）、打散滚筒二（103）、打散转动柱（108）、打散柱三（115），打散转动柱（108）通过打散传输带二（107）连接在打散柱三（115）上，打散转动柱（108）上固定设置有多个打散干燥头（109），打散柱三（115）上固定设置有打散传动齿轮一（110）。
2.根据权利要求1所述的一种含重金属结块污泥破碎装置，其特征在于：所述打散传动齿轮一（110）与转动设置在外壳（4）上的打散传动齿轮二（111）啮合，打散传动齿轮二（111）上固定设置有打散传动齿轮三（112），打散传动齿轮三（112）与转动设置在外壳（4）上的打散传动齿轮四（113）啮合。
3.根据权利要求2所述的一种含重金属结块污泥破碎装置，其特征在于：所述打散传动齿轮四（113）通过打散传输带一（106）连接在打散电机（101）的输出轴上，打散网（114）固定设置在打散底板（3）上，打散电机（101）的另一端的输出轴上固定设置有打散滚筒一（102）。
4.根据权利要求3所述的一种含重金属结块污泥破碎装置，其特征在于：所述打散滚筒一（102）上固定设置有打散齿轮一（104），打散齿轮一（104）与打散齿轮二（105）啮合，打散齿轮二（105）固定设置在打散滚筒二（103）上。
发明内容
针对上述技术问题，本发明所使用的技术方案是：一种含重金属结块污泥破碎装置，包括打散底板、外壳、研磨外壳，还包括打散组件、研磨组件，所述外壳固定设置在打散底板上，所述打散组件转动设置在外壳内，所述研磨组件转动设置在研磨外壳内；所述研磨组件包括转动设置在研磨外壳内的研磨传动锥齿轮，研磨传动锥齿轮与转动设置在研磨滤网上的研磨大锥齿轮啮合，研磨大锥齿轮另一端固定设置有研磨锥齿轮三，研磨滤网固定设置在研磨外壳内，研磨锥齿轮三与转动设置在研磨滤网上的研磨滚轮一、研磨滚轮二啮合，研磨锥齿轮三内通过花键连接有研磨滑动杆，研磨滑动杆上固定设置有研磨挡板，研磨挡板与研磨滤网滑动配合，研磨滚轮一、研磨滚轮二与研磨滤网摩擦配合；研磨滑动杆另一端转动设置在平刮气缸的输出轴上。
进一步的，所述研磨传动锥齿轮通过研磨传动皮带连接在研磨锥齿轮二上，研磨锥齿轮二转动设置在研磨固定斗上，研磨固定斗固定设置在研磨外壳上，研磨锥齿轮二固定设置在驱动电机的输出轴上，研磨锥齿轮二与固定设置在研磨柱上的研磨锥齿轮一啮合，研磨柱活动设置在研磨锥形头上，研磨锥形头活动设置在研磨斗上，研磨斗固定设置在研磨固定斗上。
进一步的，所述研磨柱上固定设置有研磨固定框，研磨固定框内滑动设置有研磨滑动柱，研磨固定框与研磨滑动柱之间设置有研磨复位弹簧，研磨固定框上固定设置有研磨固定搬板，研磨固定搬板内滑动设置有研磨嵌入块，研磨嵌入块与研磨固定搬板之间设置有研磨复位小弹簧。
进一步的，研磨滑动柱上固定设置有研磨滑块，研磨滑块滑动设置在研磨固定框内，研磨滑块上固定设置的齿与研磨嵌入块滑动配合，研磨弹力绳与研磨嵌入块滑动配合，研磨滑块上活动设置有研磨重力轮，研磨弹力绳一端固定设置在研磨固定搬板上，研磨弹力绳另一端固定设置在研磨滑块上；研磨斗通过导管连接在打散底板上。
进一步的，所述打散组件包括转动设置在外壳内的打散滚筒一、打散滚筒二、打散转动柱、打散柱三，打散转动柱通过打散传输带二连接在打散柱三上，打散转动柱上固定设置有多个打散干燥头，打散柱三上固定设置有打散传动齿轮一。
进一步的，所述打散传动齿轮一与转动设置在外壳上的打散传动齿轮二啮合，打散传动齿轮二上固定设置有打散传动齿轮三，打散传动齿轮三与转动设置在外壳上的打散传动齿轮四啮合。
进一步的，所述打散传动齿轮四通过打散传输带一连接在打散电机的输出轴上，打散网固定设置在打散底板上，打散电机的另一端的输出轴上固定设置有打散滚筒一。
进一步的，所述打散滚筒一上固定设置有打散齿轮一，打散齿轮一与打散齿轮二啮合，打散齿轮二固定设置在打散滚筒二上。
本发明与现有技术相比的有益效果是：（1）通过设置打散组件，在初步打散过程中使得结块充分干燥，同时对结块进行初步打散，保证后续加工；（2）通过设置研磨组件，进行打散后的多次研磨，保障对结块的充分研磨，进而保证后续加工过程对结块中重金属的分离；（3）通过设置刮板部件，保障研磨过程中结块颗粒不会堵塞滤网，保障了滤网的通透性，提高了工作效率。
（发明人：戴剑）
